35 图 26 e 、 登录（ Lo g O n ）显示新用 户登录屏幕 ，允许切 换至不同的用 户名和密 码。该用 户将可以 访问其 用户级别指定的可用功 能。点击主工具栏上的 “登录”图标 ； 或从菜单栏点击“工具” ，然 后选择“登录” （参 见 图 27 ）。 图 27 f 、 如果从设 置系统选择助 焊剂冷凝选项 ，助焊剂冷凝 （ Flux c o nden sati on ）允许在助焊剂冷凝 循环 设置结束后进行配置。
34
图
25

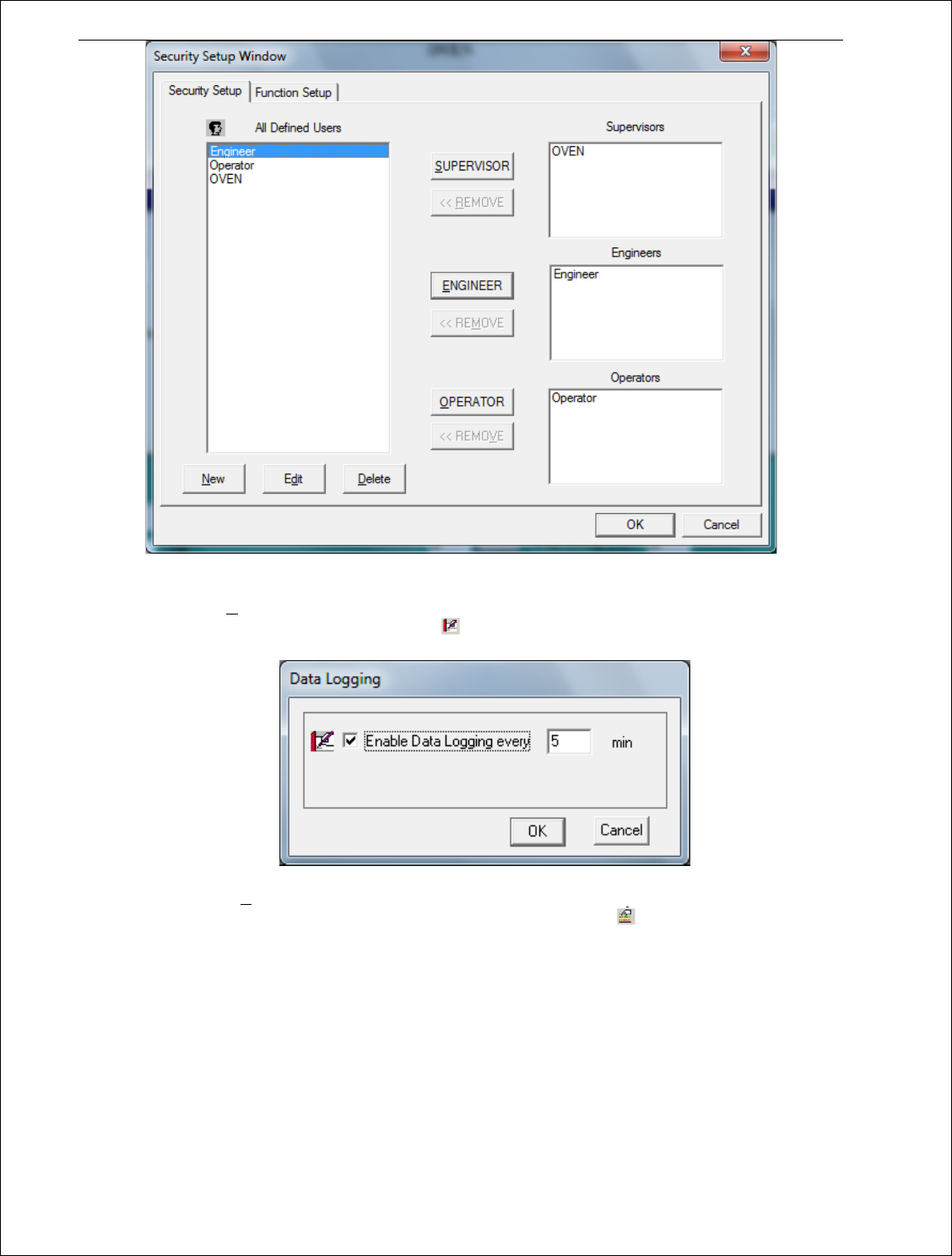

c、 数据采集（Data logging）显示数据采集对话框，允许用户激活并选择回流炉数据采集的时间间
隔。点击主工具栏上的“数据采集”图标 ；或从菜单栏点击“工具”，然后选择“数据采集”。
d、 趋势图设置（Trend Plot Setup）显示控制区趋势图的设置屏幕，允许用户输入控制区视图的特定
颜色、线型和控制区变量。点击主工具栏上的“趋势图设置”图标 ；或从菜单栏点击“工具”，
然后选择“趋势图设置”（参见
图
26）。
35
图
26
e、 登录（Log O
n）显示新用户登录屏幕，允许切换至不同的用户名和密码。该用户将可以访问其
用户级别指定的可用功能。点击主工具栏上的“登录”图标 ；或从菜单栏点击“工具”，然
后选择“登录”（参见
图
27）。
图
27
f、 如果从设置系统选择助焊剂冷凝选项，助焊剂冷凝（Flux condensation）允许在助焊剂冷凝循环
设置结束后进行配置。
36
图
28
g、 打印程序（Print Recipe）将在已连接的打印机上打印已有程序。点击菜单栏“工具”，然后选择
“打印程序”。 选 择 程序文件，点击“打开”或按回车键。选择菜单工具栏的“打印”图标。（注
意：用户不能在操作模式打印当前打开的程序。）
h、 打印日志（Print Journal）将打印回流炉发生的所有事件。点击菜单栏“工具”，然后选择“打印
日志”。选择日志文件，点击“打开”或按回车键。选择菜单工具栏的“打印”图标。（注意：
用户不能打印当前打开的日志。）
5. 窗口（Window）
图
29
a、 主总览（Main Overview）屏幕显示回流炉的图形表示，通常在左侧显示，而且可以从任何其它
屏幕返回至该屏幕。点击主工具栏上的“主操作界面”图标 ；或从菜单栏点击“窗口”，然
后选择“主操作界面”（ 参 见
图
30）。
