75 图 10 - 如果配备有闭环氮气系统，回流炉需要更多的时间才能达到要求的氧气浓度。这要求上游安装传感器以便提早识别 PC B 。 • 此 Sta ndb y Mode -1 可以在预订工作时间到来之前，通过点击“ Start Standb y Mode -1 ”或者“ Stop Standb y Mode -1 ”然后点击“ Appl y ”来手动选择开启或者停止。手动控制待机模式开启或者停止时，炉膛内…

图 8

• 此选项允许当炉膛内没有 PCB 时，加热区及冷却区吹风马达以低速度运转一定的时间（时

间可选择，图 8 中默认时间为 10 分钟）

• 吹风马达的速度按照百分比选择。默认设置为 0.当 Standby Mode-1 启动时，所有的吹风马

达按照这个设定的百分比速度旋转。

• 如果传送速度已选，在 Standby Mode-1 情况下，回流炉按照选定的传送速度运行。

• 当回流炉运行在 Standby Mode-1 时，灯塔将会一直显示黄灯信号。当回流炉进口端传感器

或者上游传感器感应到 PCB 时，回流炉吹风马达及传送速度会转到正常程序值。如果回流

炉配备有电脑控制氮气开关或者低氮选项，在 Standby Mode-1 下，氮气会自动关闭或者减

少流量。当传感器探测到 PCB 时，氮气又可以立即回到正常状态。若要配备低氮选项，需

要为回流炉增加特殊的氮气管道及电磁阀。

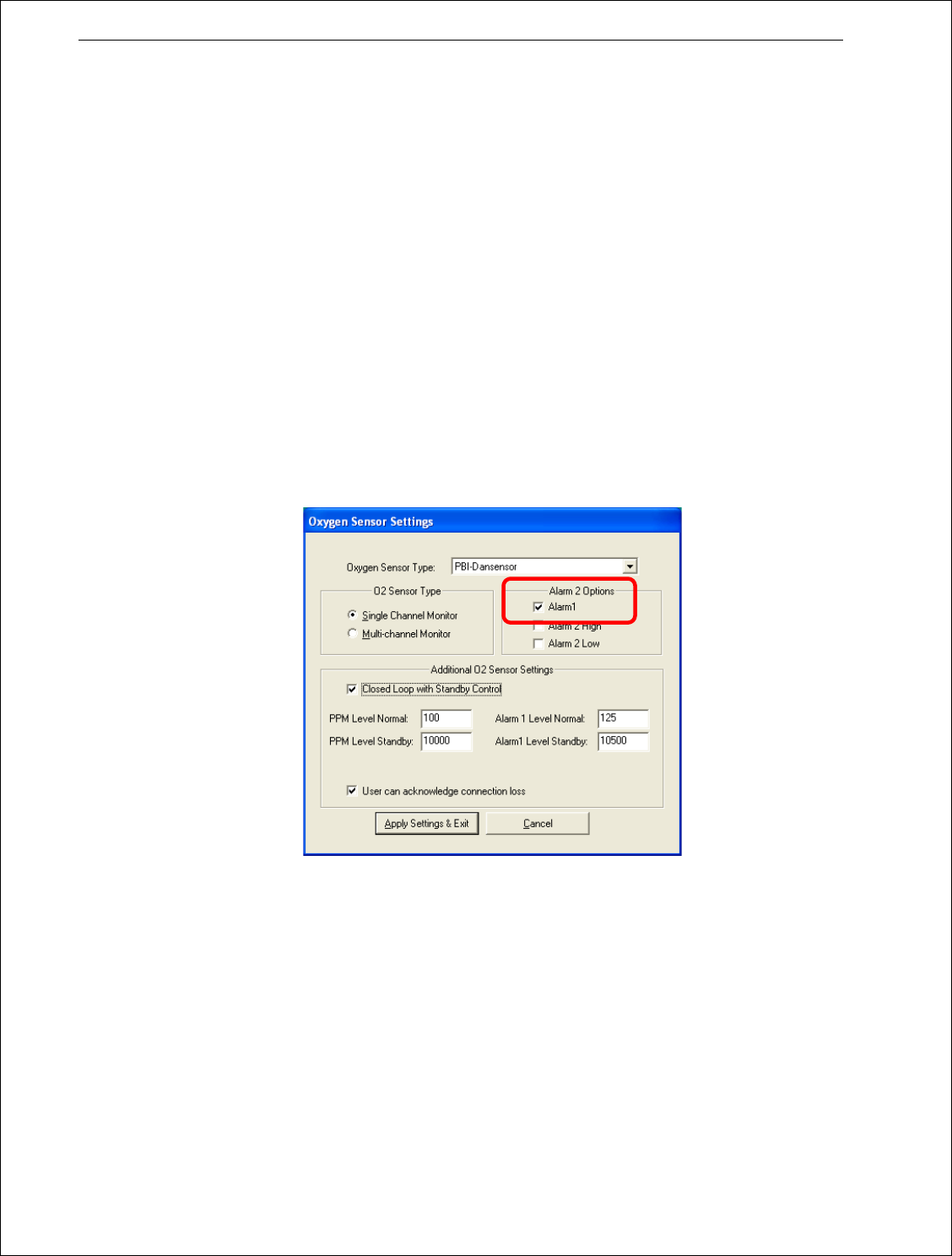

如果回流炉配备有氧气分析仪系统，还需要在回流炉操作程序内“工具(utilities)”菜单中的“氧

气分析仪设置(O2 sensor settings ) ”子菜单里面选中“Alarm1”选项（图 9），并且还需要在图

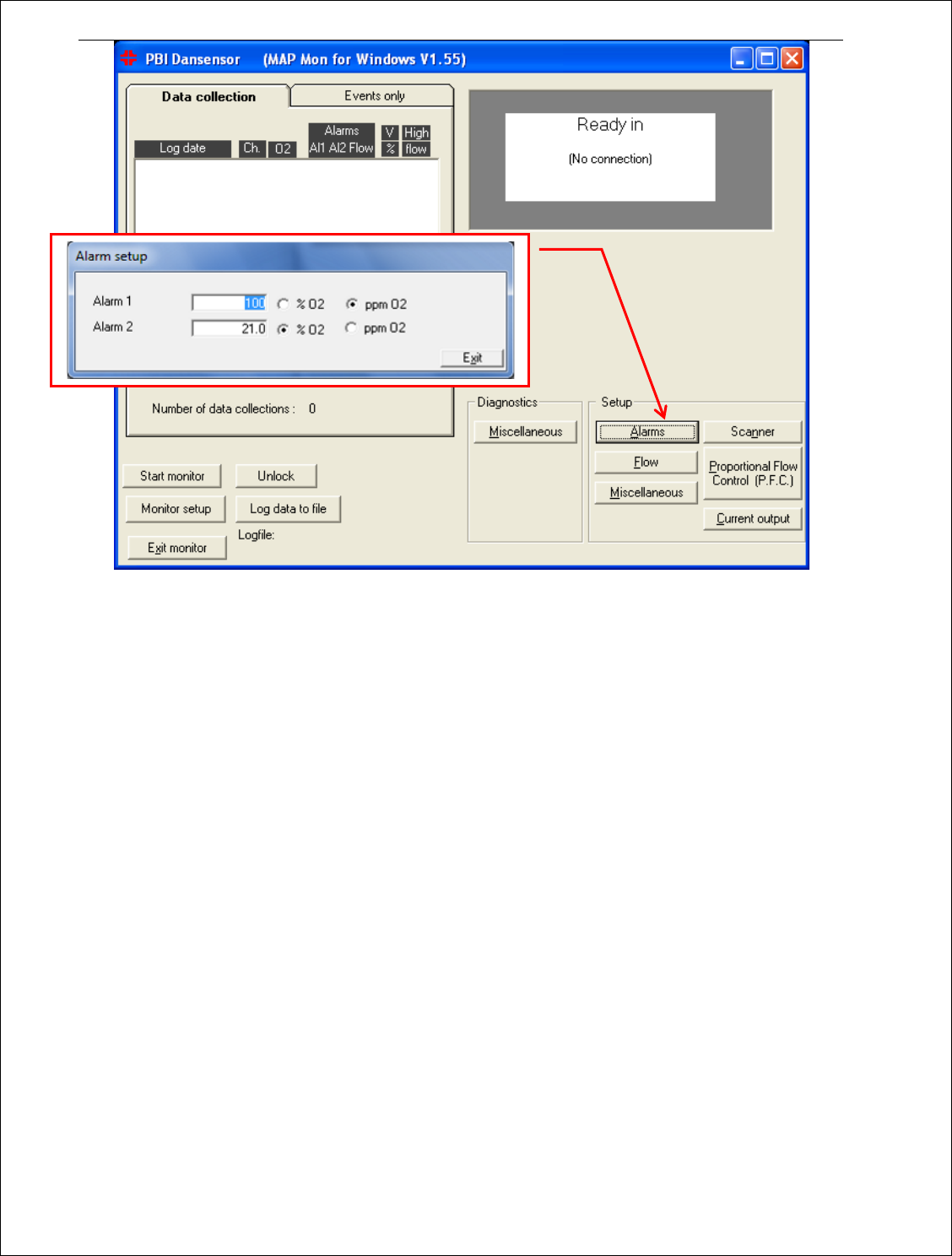

10 所示的氧气分析仪系统程序内设定“Alarm1”对应的氧气浓度水平。如果回流炉内探测到的氧气

浓度高于设定的“Alarm1”浓度值，回流炉将继续保持黄灯状态并且通过 SMEMA 信号拒绝 PCB

进入。

图 9

图 10

- 如果配备有闭环氮气系统，回流炉需要更多的时间才能达到要求的氧气浓度。这要求上

游安装传感器以便提早识别 PCB。

• 此 Standby Mode-1 可以在预订工作时间到来之前，通过点击“Start Standby Mode-1”或

者“Stop Standby Mode-1”然后点击“Apply”来手动选择开启或者停止。手动控制待机

模式开启或者停止时，炉膛内必需是空的。

• 在 Standby Mode-1 程序运行过程中，“STANDBY MODE-1 ON”的字样会一直显示在主

显示屏幕上（如图 11）

图 11

3) 待机模式-2 选项:

图 12

• 选择“Standby Mode-2”后，在“Standby Mode-1”快结束的时候，“Standby Mode-2”

计时器开始倒计时，当计时器设定的时间到达后加载待机程序。（图 12 中 60 分钟为默认

时间）

在 Standby Mode-2 倒计时过程中，如果回流炉进口端传感器或者上游传感器探测到 PCB，

回流炉会马上切换到正常生产工作模式。

• 请确保待机程序的参数设置满足需求。为了实现低能耗，设置待机程序加热区温度参数低于

生产模式的温度参数，马达也要求低速运转。

• “Standby Mode-2”可在计时器设定时间到达之前通过点击“Load Standby Recipe”按钮

再点击“Apply”按钮的方式强制执行。
