69
设置和操作

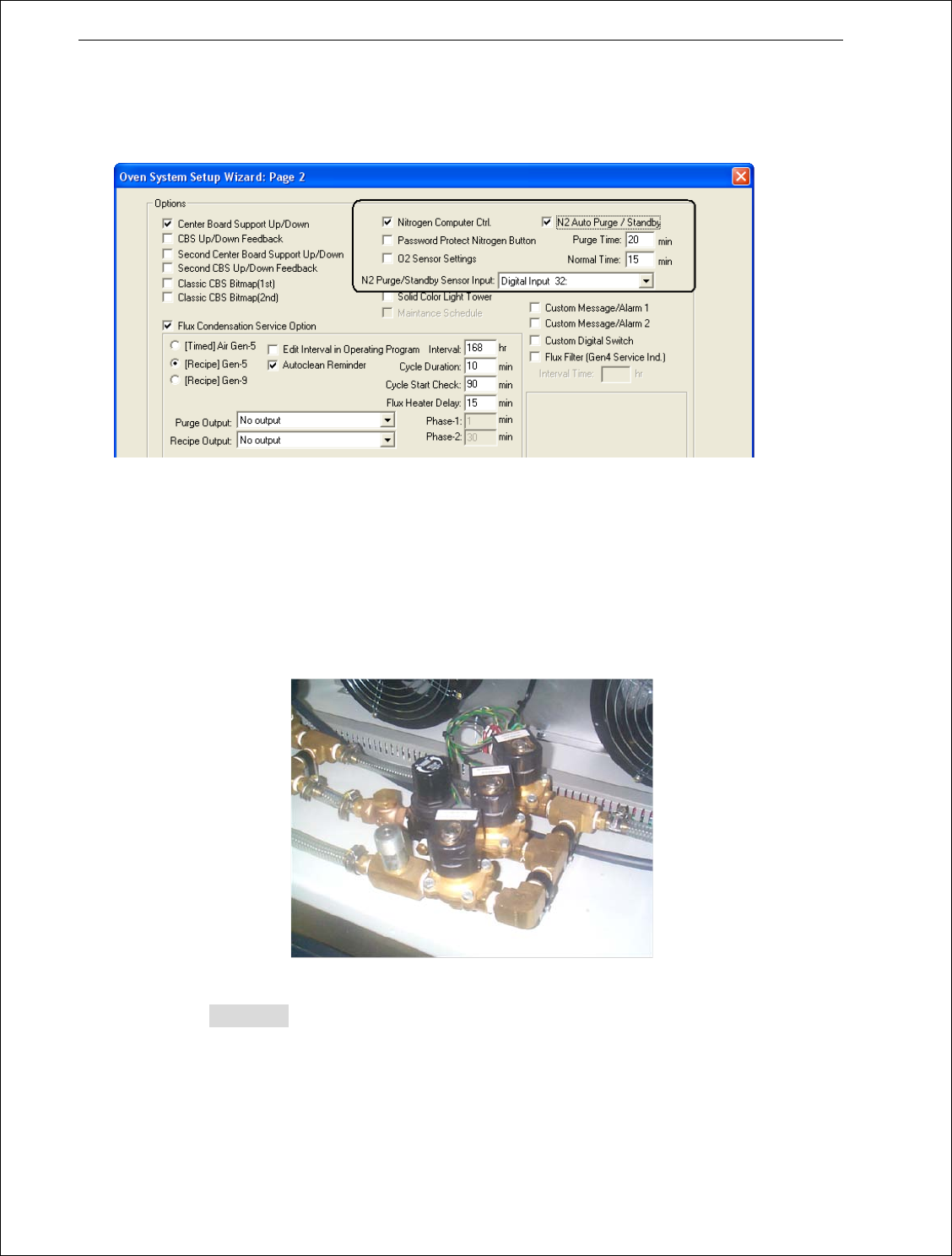

1． 进入“Oven System Set-up Wizard”
2.选择“Nitrogen Option” 和“Auto Purge/Standby”
3.设置“Purge time 20 分 钟 ，“ Normal Time” 15 分钟。
4．加载加热程式，机器要充氮 20 分钟。
5．一旦完成，机器要运行“Normal” 模式。这时，调节标准流量阀获得要求的流量，氧分析仪
要检验 PPM。
6．如果进口传感器不被挡 15 分钟，没有产品在运行，机器要进入“STANDBY”。调节低流量
阀获的 500SCFH 来保持最低的氮气损耗。
7．当在“Stand by”,如果产品运行，机器要充氮设定时间一半，10 分钟时间。
8．在产品已经运行 10 分钟，机器要再传入“Normal “ 模式。
9．“ Purge”, “Normal”, “Standby”要根据产量变化而连续变化。
10．每月定期检验氧气浓度。如果流量和产品板尺寸没变，而 PPM 却变高， 需确认氮气的质
量和压力是否变化和抽风是否改变。
70
G. 氮气开关选项

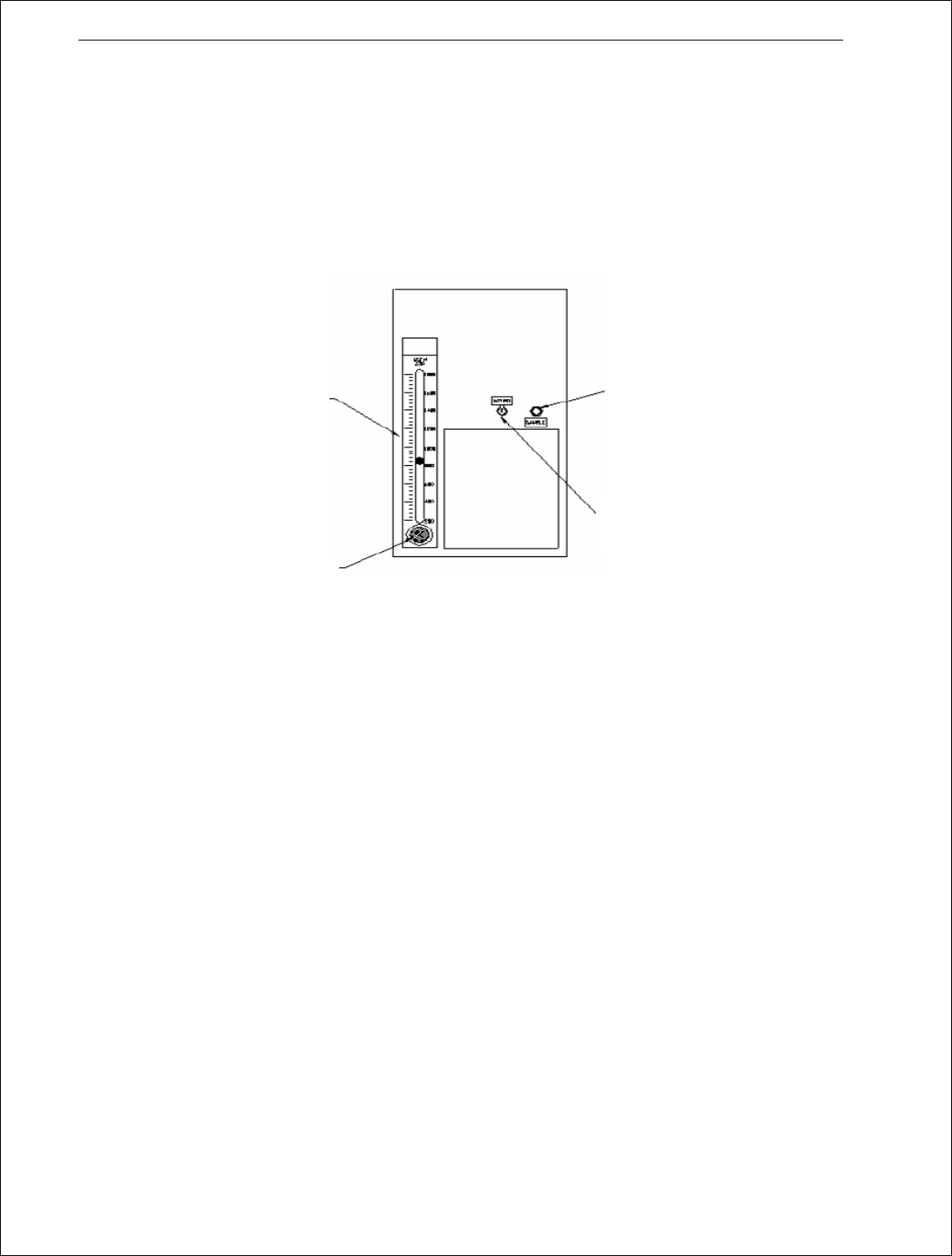

机器配有关闭和打开氮气主回路功能。如果是手动控制，控制开关按钮位于主流量表附近（看图 3）；
如果是计算机控制，控制开关图标在 HELLER 操作软件主显示屏上。用鼠标点击图标来控制氮气主回
路。
主流量计 取样端口（可选）
氮气开关（可选）
控制旋钮
图
3
在 COOLDOWN 模式被激活以后，机器要关闭氮气主回路。有些回流炉配有氮气罩壳互锁开关，如
果罩壳打开，氮气流将关闭。
H. 氮气安全
虽然氮气完全属于惰性物质，没有爆炸的危险，它能够降低氧气的浓度。仍应采取一些简单的防
范措施。必须维持系统工作所在区域的正常通风，以保证空气中的氧气含量始终处于安全水平。应在回
流炉区域创造良好的通风系统，排出过量的满含氮气的空气，取而代之以正常的气氛。如果回流炉安装
在较小的封闭空间内，特别推荐安装室内氧气监控系统。这些系统可从Beckman仪器公司、Delta F公司、
Illinois仪器公司和Teledyne公司购买。
I. 吹风马达速度控制选项
该选项能配置后，可以改变加热模块中的吹风马达的速度。如果是计算机控制速度选项，从主控制
屏“编辑”菜单选择“加热区吹风马达”，按照需要选择低速、中速或高速。吹风马达的速度参数设置
是每个程序的一部分。如果是手动控制速度选项，可以通过调整位于电气面板上的旋钮来改变速度。由
于旋钮上的刻度盘没有按照实际的吹风马达输出进行校准，必须通过实验来确定正确的设定值。
71
J. 冷却区吹风马达速度控制选项
该选项能配置后，可以改变冷却模块中的吹风马达的速度。如果是计算机控制速度选项，速率可以
从主控制屏来选择，输入从 0 到 100%马达速率。如果是手动控制速度选项，可以通过调整位于电气面板
上的旋钮来改变速度。由于旋钮上的刻度盘没有按照实际的吹风马达输出进行校准，必须通过实验来确
定正确的设定值。
K. 节能选项
回流焊炉可配备可选的智能抽风-吹风马达待机模式选项，此功能可以在炉子长时间没有产品通过
或者冷却时减少炉子的运行能耗
。
--此功能需要电脑控制加热区吹风马达/冷却区吹风马达和排气抽风马达速度。
--此选项用适用于 6.0.0.21 以及更高版本的回流炉软件。
--回流炉安装向导第 6 页中的过板计数选项必需激活。
在回流炉安装向导第三页中，需要对待机吹风马达组、智能抽风组以及上游信号输入进行正确
的设定。
图 4
- 待机模式-2 以及冷却程序下的节能功能需要上游信号（PNP 传感器信号或者 24V 直流信号）
配合完成。上游传感器接收到的过板信号需要连接到可用的输入通道，并且还需在回流炉安
装向导第 3 页中选择该通道作为上游信号的输入通道。关于上游信号的接线方式请参考回流
炉电气图纸。
- 这个输入通道的选择不是统一的，对于不同型号的回流炉，可选择不同的通道，取决于回流
炉安装的选项以及可用的输入通道。
- 用户需要根据 PCB 跟踪记录的位置以及回流炉准备好接收 PCB 所要求的时间来决定上游
信号传感器的安装位置。
安装向导中不能激活节能选项，需要从回流炉操作程序中“工具（Utilities）”菜单里面选择“节
能设置（Energy Saving Setup）”里面选择激活。如下图 5 及图 6
