136

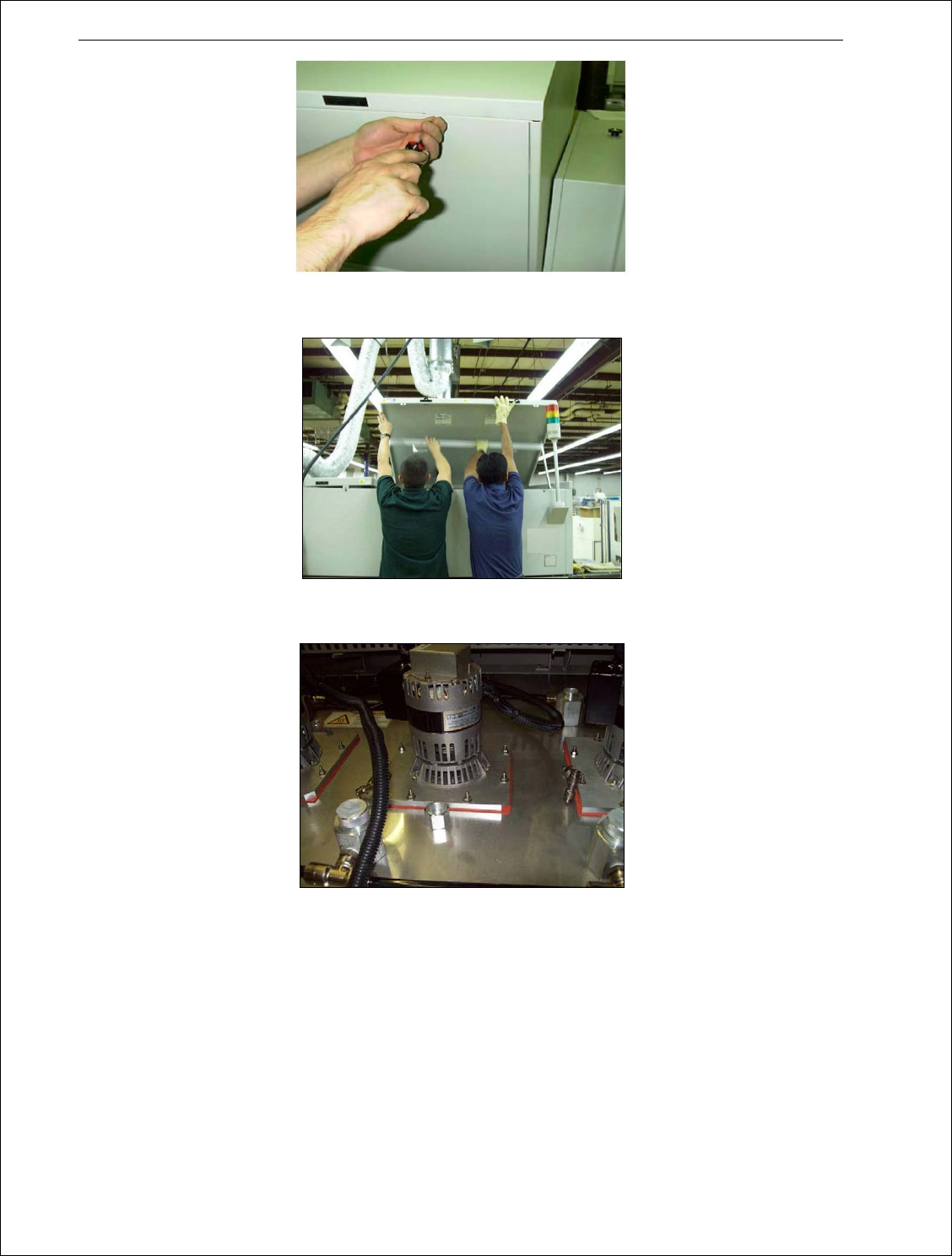

3、 升起顶盖，使之支撑在其压杆上。注意：升起顶盖时需要一个最低 26 英寸高的踏脚凳。
4、 断开氮气管道。（如果适用）
137
5、 使用小号平口螺丝刀，断开马达电源线以及马达报警控制线（如果有安装）
6、 拆下吹风马达安装板的螺栓上的螺母和垫片
7、 用一字头螺丝刀撬动安装板的一角，破坏密封。
8、 向上取出吹风马达/安装板组件，注意避免损坏叶轮。
9、重复步骤 4 到 8，拆卸底部吹风马达。
重新装配
（顶部和底部）
重新安装更换的吹风马达之前，确认具有相同的型号和相同的隔热厚度 50.8mm 或者 25.4mm。

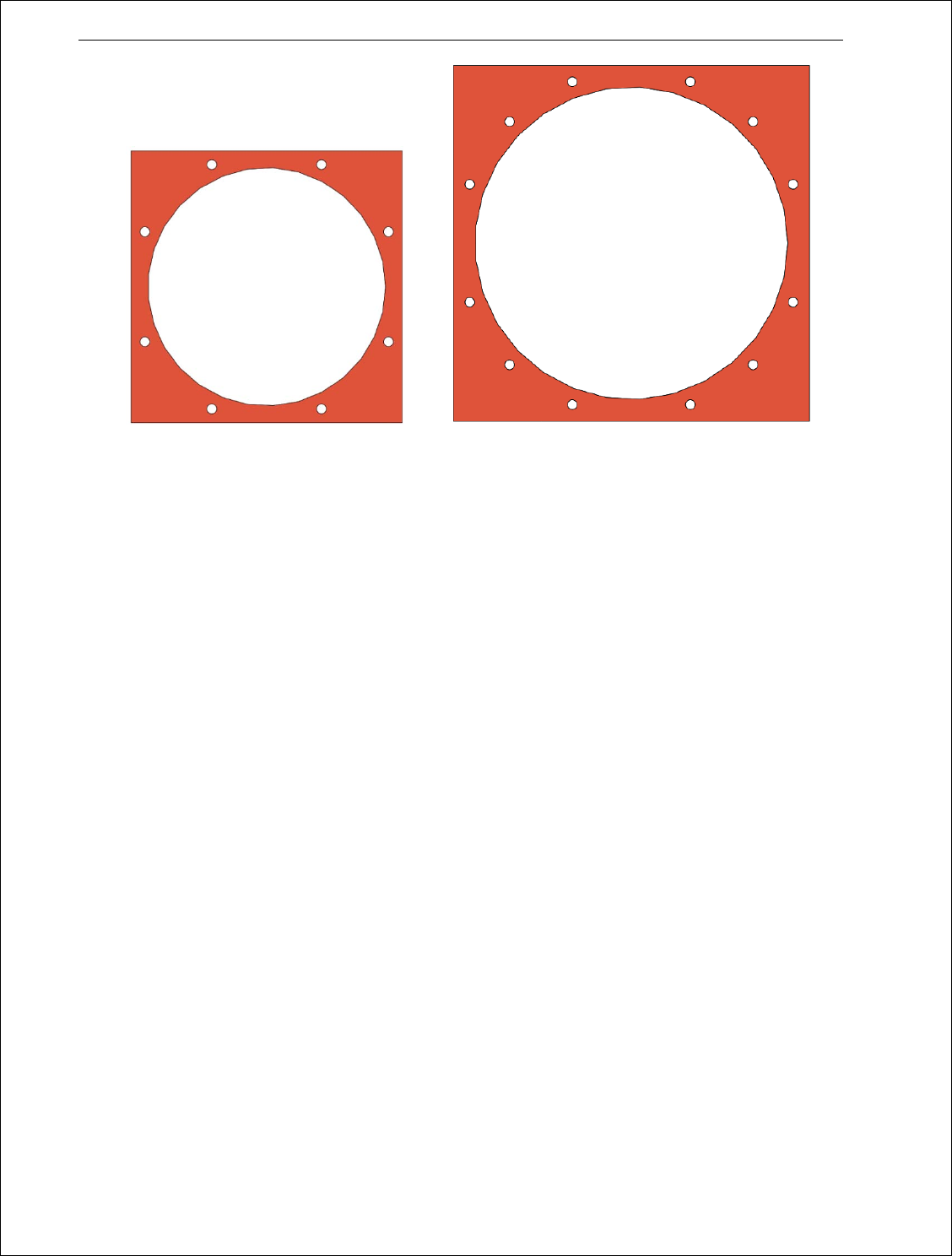

1、 氮气回流炉上，安装吹风马达之前在螺柱上放置一片密封圈（零件编号 6713M）。
138
BFM 模组: 6713M BW 模组: 592048

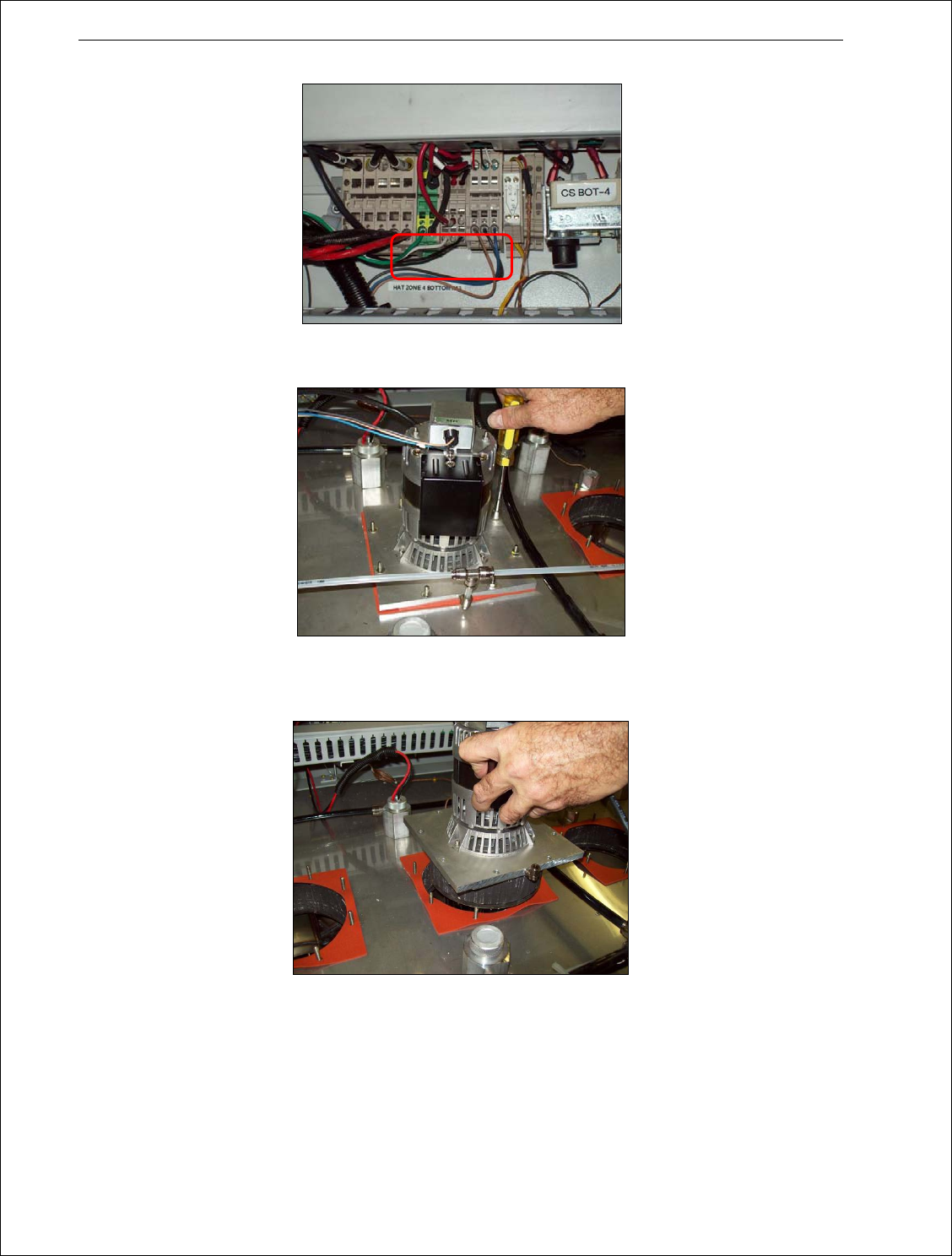

2、 更换新的吹风马达/安装板组件。安装的吹风马达的装配图纸以及零件料号都在回流炉手册
里面。
3、 均匀地拧紧螺母，确保吹风马达固定到位，并确保氮气回流炉上的气密封。
4、 重新连接氮气管道。
5、 按照电气图纸正确连接吹风马达电源线（如果安装有马达报警装置也连接马达报警装置线）
确保马达线要远离回流炉金属表面（如密封板，排风盒子，排风管道以及冷却筒）。
