144 BF M Module B W Module 4 、 用剪线钳剪掉热 电偶端部的陶瓷珠。 5 、 将热电偶与位于 吹风马达箱中的接线 端子断开，或 从配合连接器 上拔出。 6 、 热电偶是用 RT V 硅胶固定 在位的。必须从 RT V 中将热电偶拔出。尽可能多 地去除 RT V 。 7 、 从模块的“护栅 ”侧穿过热电偶保护 管，安装新的 热电偶。 8 、 使用高温 （ 600 ℉） RT V 再次密封， 例如 He ller…
143
5、 松开 PCB 板后面的两个固定 SSR 的螺钉，根据固态继电器的位置，将其向上或向下滑动
取出。
反向重复以上步骤，安装新的固态继电器，确认端子 3 和 4 安装在固态继电器板上。检查 SSR
背面的散热板衬垫，如果散热板衬垫不在了，可以使用白色导热硅脂涂覆在 SSR 背面以提升散热
能力
VII．更换热电偶
1、 打开炉膛，更换顶部热电偶，或参照“维护程序”第 II 节更换底部热电偶。
2、 参见“介绍”-“安全防范”中第 II.11 节“锁定/标定程序”。

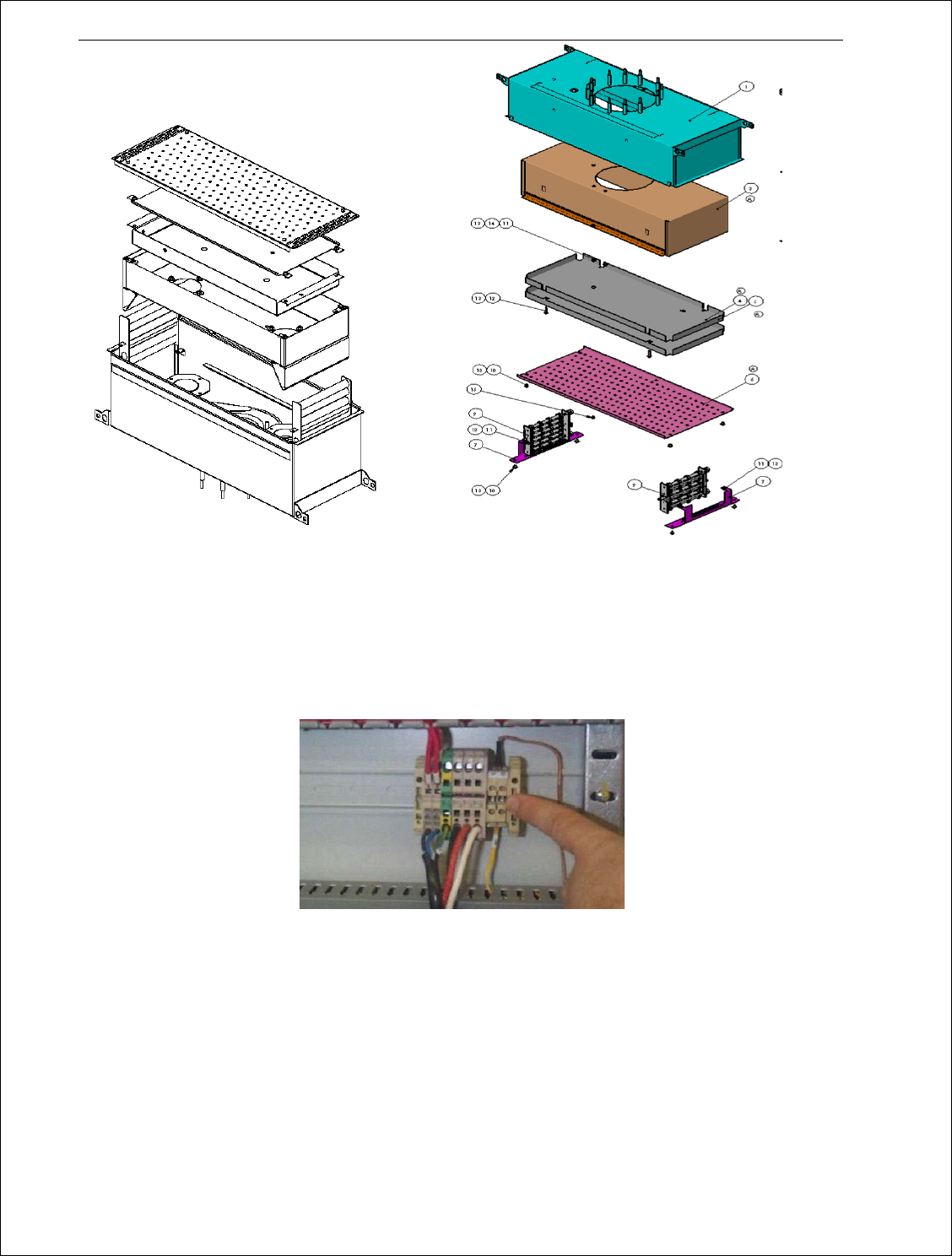

3、 拆下由四个 M5 x 0.8 x 10mm 的外六角螺丝固定的端部护栅。
拆除此螺钉
松开此螺钉
144
BFM Module BW Module
4、 用剪线钳剪掉热电偶端部的陶瓷珠。
5、 将热电偶与位于吹风马达箱中的接线端子断开，或从配合连接器上拔出。
6、 热电偶是用 RTV 硅胶固定在位的。必须从 RTV 中将热电偶拔出。尽可能多地去除 RTV。
7、 从模块的“护栅”侧穿过热电偶保护管，安装新的热电偶。
8、 使用高温（600℉）RTV 再次密封，例如 Heller 零件编号＃5063（道康宁＃736RTV 或同等
硅胶）
9、 重新连接热电偶至接线端子或配合连接器，注意极性（红色连接－，黄色连接＋）。
VIII.更换 DC 马达的碳刷
1. DC 马达工作 2000 小时后必须检查碳刷
2. 请参见“介绍”-“安全防范”中第 II 节“锁定/标定程序”。
145

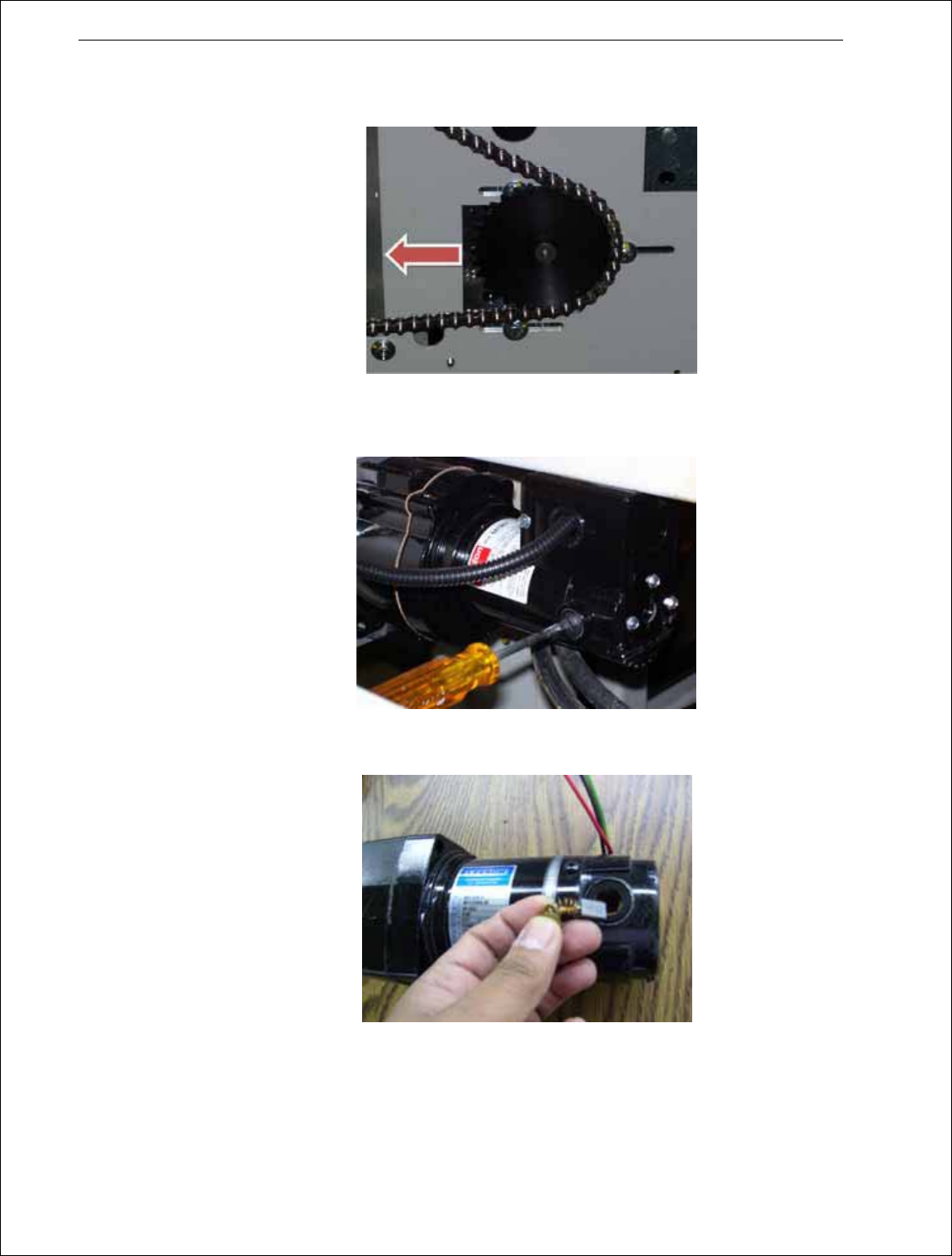

3. 拆开马达的红线、黑线和接地线（请记住最初两根线的连接关系），松开马达安装螺丝，向
前推动马达，按照下面的方法取下链条。松掉三个螺丝，拆除马达，检查马达碳刷。
4. 两个碳刷成 180 度分布在机构两侧，用“一”字螺丝刀拆去其塑料外罩，打开每一个碳刷。
5. 如果有碳刷长度小于或等于 3/16”（4.8mm），那么请用同样等级的材料换取它。这些碳刷应
该从 Heller 那订购，在联系 Heller Service 前应该保管好马达金属板上的名称和相关信息，
6. 安装一个新的或者相同的碳刷，然后盖好塑料外罩。
7. 把马达装到炉子上，在紧固螺丝之前，把驱动链条和齿轮连接起来然后把马达向后推锁紧
三个螺丝。确定驱动链条是张紧的。
8. 接好地线，和之前一样连接红线和黑线（注意：如果马达反转，应该断开电源，把黑线和
红线交换一下）
