88 （ B ） “吹风马达抽风盒” ：位于回流区排风口上 方。 （ C ） “隔热排气软管” ：从排气吹风马达 至助焊剂 冷凝冷却组件 ，直径为三英 寸（ 3” ）【 7.62 厘米】 的管道。 （ D ） “稀 释助焊剂排出 管” ： 从助焊剂冷 凝冷却组 件至冷却模块 1 ，直 径 三英寸 （ 3 ” ）【 7.62 厘米】 的 管 道。 （ E ） “助焊剂冷凝冷却组件” ：位于顶盖内部的后 侧。 （ F ） “冷凝收集盘” ：…
87
在手动助焊剂维护程序过程中，在操作界面的右上角将出现以下信息“助焊剂冷凝器手动循环正在
进行中”（参见
图
22A）。 在自动助焊剂维护程序中，则将出现“助焊剂冷凝自动循环正在进行中”（参见
图
22B）。
图
22A
图
22B
根据实际的助焊剂消耗情况，收集托盘的容量可以保存三至六个月的助焊剂。允许每二至三星期执
行一次助焊剂维护程序，不需要每次都打开系统并取出收集托盘。可以用溶剂清洗收集托盘并重复使用；
或者简单地将其与收集的助焊剂一起丢弃，代之以一套新的收集托盘。
B．氮气助焊剂收集选项：
惰性气体回流炉的氮气助焊剂收集选项
惰性气体回流炉（氮气）可能配有氮气助焊剂收集系统。该系统会收集氮气中的助焊剂，清洁氮气
并循环利用，减少氮气的消耗。
该系统防止助焊剂堆积在炉子通道上，尤其炉子的冷却区域。该系统
允许助焊剂收集托盘的简单保养，降低了为去除助焊剂而将收集模块从系统中取出的频率。有以下几种
助焊剂过滤类型可供惰性气体回流炉选择：G5 系列的空气冷却系统，G9 和 X-BOX 的水冷系统。
Gen5.1 氮气助焊剂收集选项
工作原理
Gen5.1 氮气氮气助焊剂收集系统是通过 1 个位于最后一个回流区和第一个冷却区的排风装置（取决
于炉子和系统配置）把助焊剂从炉子通道中抽出来，排到助焊剂收集系统中。该系统利用一系列的冷凝
冷却管，在将抽出的气体送进炉子冷却区端口之前，去除其中的助焊剂颗粒。助焊剂颗粒积聚在收集系
统的内壁上，约二至三周后形成晶体。
每 2-3 周，应该定期进行 1-2 个小时的维护保养，启动“助焊剂自动清洁”菜单。（参见下图助焊剂
冷却维护，“自动清洁”选项）。这时会将助焊剂晶体加热至熔化温度，使之液化，然后排入可移除的收
集托盘。根据实际的助焊剂消耗情况，收集托盘的容量可以保存三至六个月的助焊剂。托盘可以用溶剂
清洁完后重新使用，或者贴上便于清洁的锡箔纸。通过 Heller 服务部也可以更换为新的托盘。
系统部件（参见

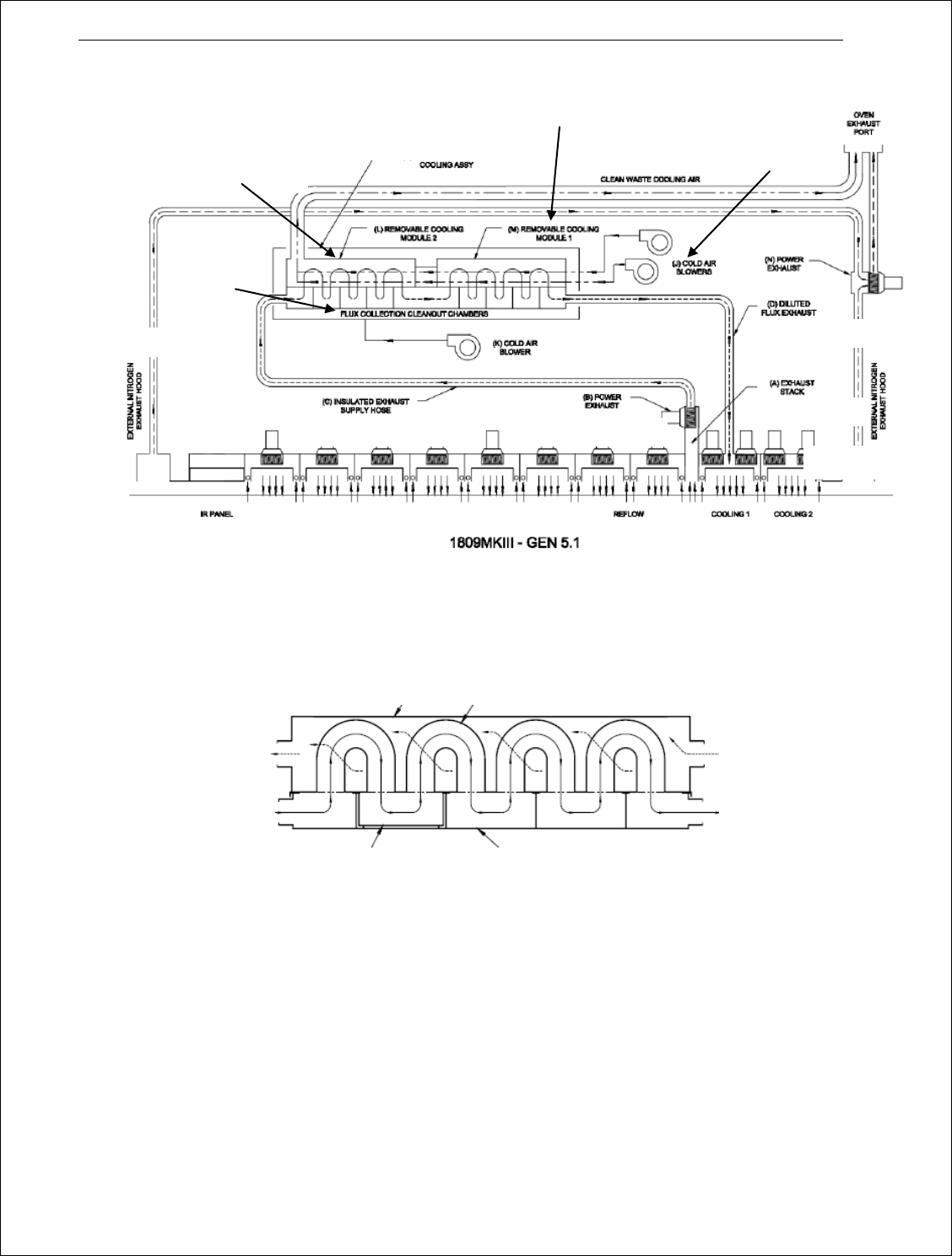

图
23
和
24）
（A）“排风口”：位于回流区和冷却模块之间。
88
（B）“吹风马达抽风盒”：位于回流区排风口上方。
（C）“隔热排气软管”：从排气吹风马达至助焊剂冷凝冷却组件，直径为三英寸（3”）【 7.62 厘米】
的管道。
（D）“稀释助焊剂排出管”：从助焊剂冷凝冷却组件至冷却模块 1，直径三英寸（3”）【 7.62 厘米】的
管 道。
（E）“助焊剂冷凝冷却组件”：位于顶盖内部的后侧。
（
F）“冷凝收集盘”：容纳可移除助焊剂收集托盘的一套收集箱。
（
G）“冷凝冷却管”：竖直放置，用于在“自动清洗”程序过程中有效排液的一套冷却管。
（H）“助焊剂收集托盘”：位于冷凝冷却组件的基座内部。
（J） “上部冷凝冷却吹风马达”：位于顶盖，为冷凝冷却组件供应冷却空气。
（K） “下部冷凝冷却吹风马达”：位于回流炉底架，为冷凝冷却组件供应冷却空气。
（L） “可移除冷凝冷却模块 2”：位于助焊剂冷凝冷却组件内部。
（M） “可移除冷凝冷却模块 1”：位于助焊剂冷凝冷却组件内部。
（N） “吹风马达抽风盒”：位于顶盖后部内侧。
部件功能：
· 回流炉中载有助焊剂的气体，通过排气竖管（B）上方的助焊剂收集箱吹风马达，经由排气竖管
（A）排出。
· 助焊剂收集箱将载有助焊剂的气体经由直径3英寸的隔热管（ C），传送至助焊剂冷凝冷却组件（E）
的进口处。
· 载有助焊剂的气体通过一系列的收集盘（F）和冷却管（G）时，助焊剂将积聚在冷却管的内壁
和收集托盘（H）的内壁上。
· 安装在顶盖后部内侧的两个外部吹风马达（J）为冷却管外部供应冷却空气。安装在回流炉底架
中的第三个吹风马达（K）为冷凝池供应冷却空气。
· 然后清洁的、已冷却和稀释的助焊剂气体通过直径3英寸的管道（D），经由冷却模块1返回至回
流炉。
· 冷凝冷却模块（L和M）很容易取出，以便检查助焊剂的堆积情况，或更换助焊剂收集托盘。
· 回流炉还在每端拥有标准的外部氮气排出罩，以捕捉逸出的氮气。逸出的氮气气氛可能含有一
些助焊剂烟雾，将被吹风马达抽风盒（N）吸送至组合排气口。
89
图
23
（L）可移除冷凝冷却模块 （G）冷凝冷却管
冷却空气排出 冷却空气进入
助焊剂空气进入 助焊剂空气排出
（H）可移除收集托盘 （F）冷凝池
图
24
助焊剂冷凝保养选项：
“自动清洁”冷凝保养（惰性气体环境或氮气选项）必须在设置向导中设定。同时需要建立
“Autoclean”菜单。（
参见“维护程序”，
第 XV.B 节。
有详细步骤的说明。）
Gen5.2 氮气助焊剂收集选项
工作原理
Gen5.2 氮气氮气助焊剂收集系统是通过 2 个排风装置（取决于炉子和系统配置）把助焊剂从炉子通
回流炉排气口
洁的废弃冷却空气
E）助焊剂冷凝冷却组件
（C）绝热排气供给管
（
L
）可移除冷却模块
（M）可移除冷却模块 1
（N）动力排气
（J）冷空气吸风
（K）冷空气吸风机
（A）排气竖管
（B）动力排气
外部氮气排气罩
IR 面板
回流区 冷却区 1 冷却区 2
助焊剂
收集清
洗箱
（D）稀释助焊剂
外部氮气排气罩
