要以新用户登录，点击“登录”图标 。所有系统用户拥有“用户名”（User Name）和“密码”
（P
assword）：新用户操作回流炉时必须输入。然后用户将可以访问所分配的用户级别可以使用的软
件功能。同时该信息将储存于每日事件的日志数据库文件中。输入用户名和密码，点击“OK”按钮
接受新用户；或点击“取消”按钮，取消输入。
I. 用户退出

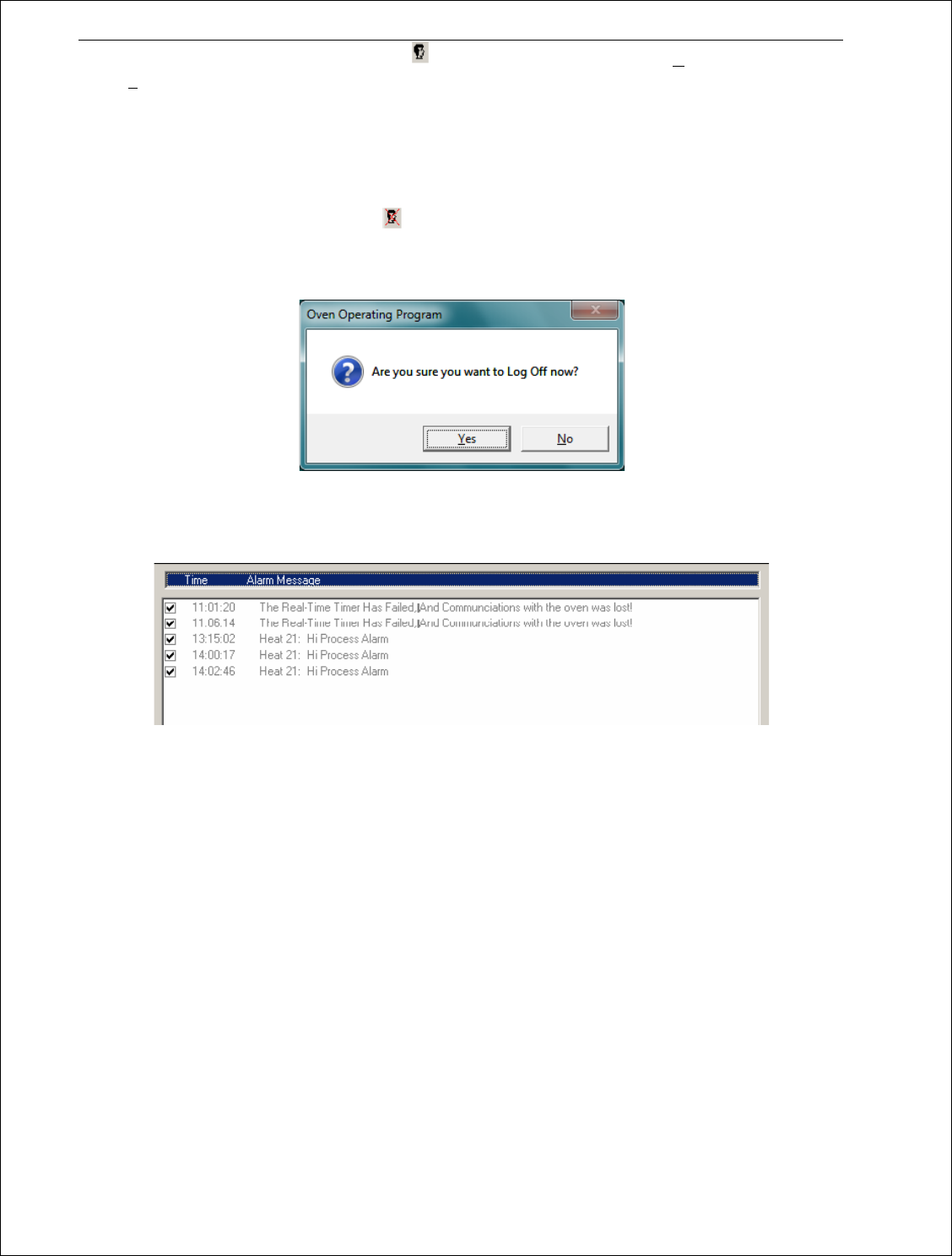

要退出系统，点击“退出”图标 ，并点击“是”。这将终止对所有“回流操作程序”操作的
访问。仅登录图标可用。如果退出访问，除了登入（log on）操作有效外，其余操作将是无效的，但
回流炉可继续正常运行。如果发生报警/警告回流炉程序将采取相应措施。用户将无法在退出状态下
查看报警/警告列表或改变回流炉状态。
图
44
J. 确认报警
图
45
如果回流炉出现报警，解释报警类型的文本框将显示在当前使用的屏幕上，用户必须确认这些
信息。在显示报警屏幕之前，回流炉将进入冷却模式。在将系统返回至操作模式并重新载入程序之
前，用户必须点击复选框确认报警。也可点击主工具栏上的“确认所有报警”图标进行确认。而且
可以点击主工具栏上的“清除所有已确认报警”图标进行清除。这些报警只是从屏幕上清除，并未
从每日事件的日志数据库中清除，如果重新启动回流炉程序，所有的报警信息将重新出现，请求授
权服务。
K. 关闭系统
建议在关闭系统之前，回流炉应已冷却。点击主工具栏上的“冷却”图标；或从菜单栏点击“模
式”，然后点击“冷却”。同样从菜单栏点击“模式”，然后点击“关闭＋退出”；或点击主工具栏上
的“退出”图标。如果没有首先运行冷却程序就关闭系统，将提示用户退出之前需要首先载入冷却
程序。当所有加热控制区已冷却至低于预定温度后，吹风马达和输送将停止。然后用户必须重复关
闭过程：点击主工具栏上的“退出”图标；或从菜单栏点击“模式”，然后点击“关闭＋退出”，返
回至桌面。用户可以从桌面屏幕关闭计算机，然后切断回流炉的电源。
45
L. 从通道设置屏幕编辑参数
不推荐在没有首先咨询工厂服务部门的情况下修改除设定点之外的控制区参数。擅自修改可能
引起不正常的回流炉操作，并可能导致危险情况的出现，并且我们将不履行相关的质量保证。
图
46

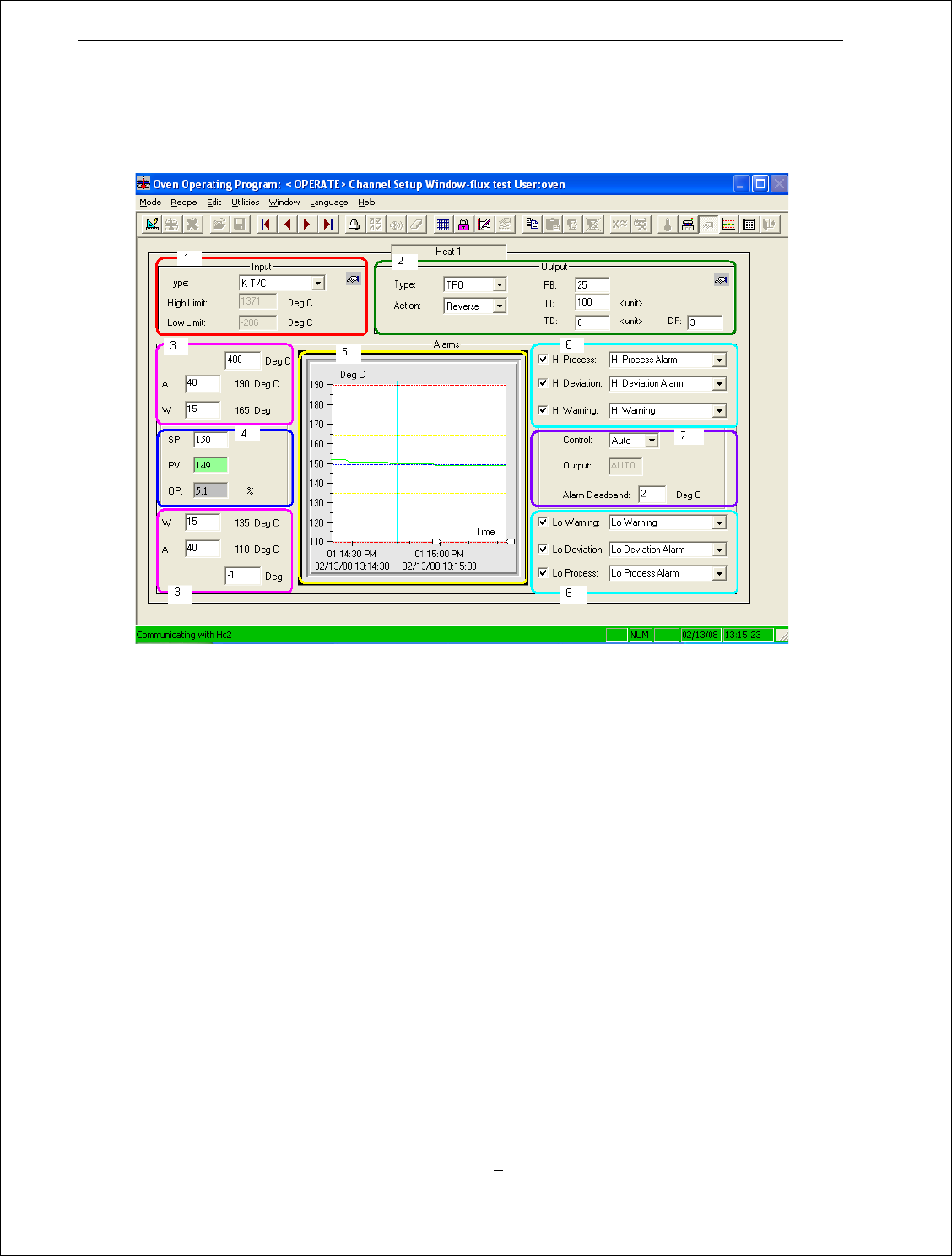

系统上每个控制区的设置屏幕包含 7 部分信息。
1、 输入部分可以用于编辑回流炉所使用的热电偶类型，同时显示上、下极限值。K 型是默认的热
电偶类型，直线是输送带控制区的默认输入。
2、 输出部分包含编辑框，允许用户编辑控制行为、PID 和过滤数据。PB 是比例带系数，TI 是积分
常量，TD 是微分常量，均用于 PID 等式。DF 是 PV 读数的数量，读数平均值用于显示。
3、 报警和警告部分包含的编辑框，允许用户输入设定点和实际值的偏差量，作为冗余报警设定点。
4、 当前控制区的数据部分显示温度、速度或过程变量（PV）的当前实际测量值，以及满量程下实
际输出的比例（OP）。有一个编辑框用于控制区设定点（SP）。
5、 图形部分显示当前控制区的实际读数。从日志数据库文件可以恢复图形的历史数据。
6、 报警和警告激活部分包含复选框，以激活或解除偏差与工艺报警和警告。还有显示与这些值相
应的实际信息的列表框。
7、 控制部分包含控制类型列表框（自动、手动或关闭）、用以手动控制时输出比例的编辑框，以及
输入报警死区值的编辑框。
同样，不推荐在没有首先咨询工厂服务部门的情况下修改除设定点之外的控制区参数。擅自修
改可能引起不正常的回流炉操作，并可能导致危险情况的出现。
M. 修改程序/创建新的程序
可以在操作或编辑模式中修改程序。在操作模式中修改设定点，回流炉将对这些改变做出反应；
如果用户对结果满意，点击主工具栏上的“保存”（S
ave）图标，或从菜单栏点击“程序”，然后点
击“保存”。
46
可以在操作或编辑模式中创建新的程序。按照要求为新的程序修改设定点，点击“程序”→“另
存为”，输入新的程序名并保存。在操作模式中，控制区将对设定点的变化做出反应。
N. 加载程序
在操作模式中，点击“程序”、“打开”将允许用户为回流炉载入新的程序。将提示用户处于操
作模式，您是否确定希望载入不同的程序。点击“是”，将显示程序列表让用户载入。
O. 删除程序
要删除程序，打 开 Windows Explorer 浏览器。在“C：”盘打开“oven”文件夹，然后打开“Recipe
Files”文件夹。该文件夹含有回流炉的程序（文件扩展名为“job”）。不要删除系统默认的程序（对
应于回流炉型号的 1088.job、1705.job、1706.job、1707.job、1808.job、1809.job，1912.job，1913.job），
如果删除，重新启动应用程序后会自动创建。正在运行的程序不能删除。
P. 软件版本

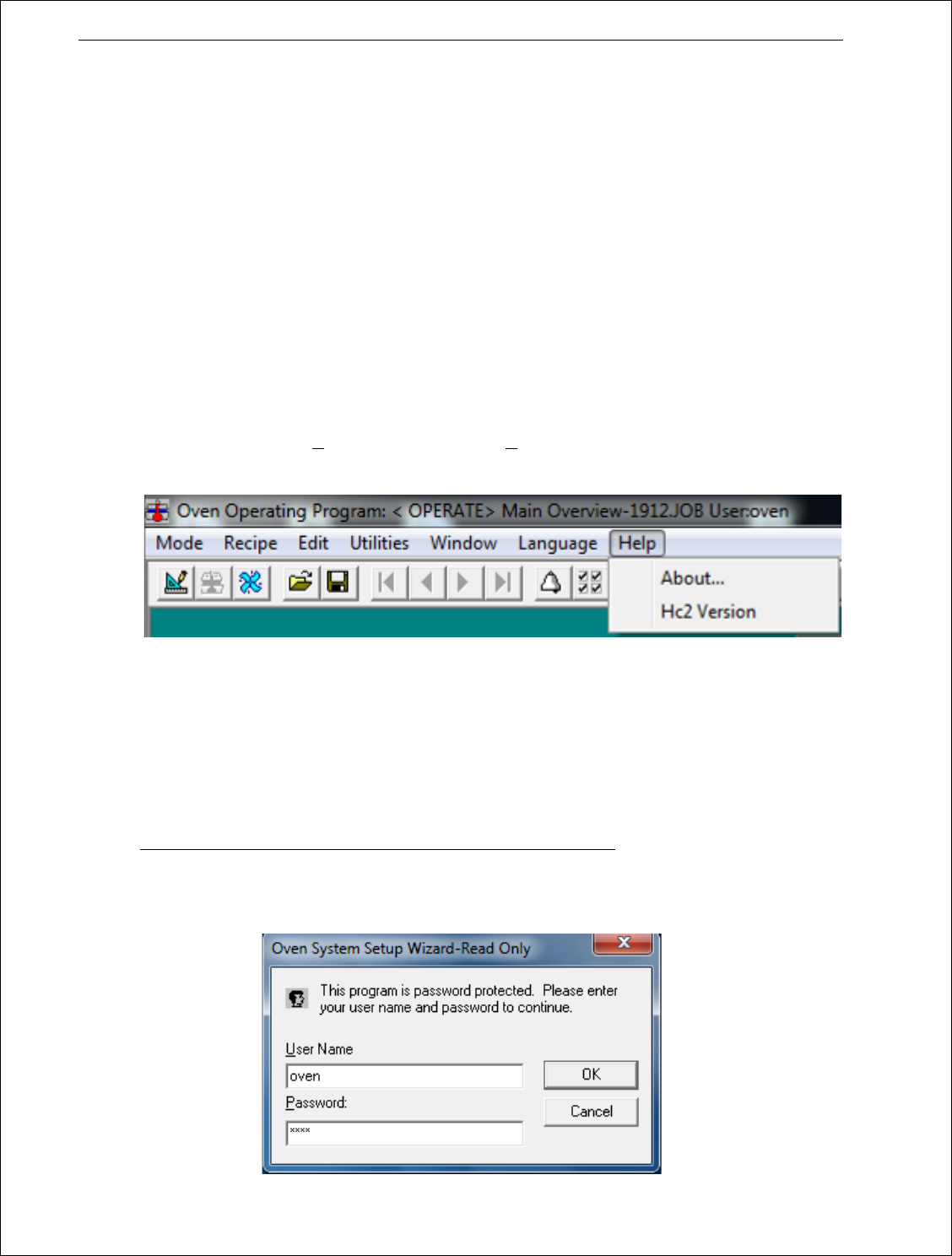

点击菜单栏的“帮助”（Help），然后点击“关于”（About），可以看到当前运行系统的软件版本。
当您致电工厂服务部门请求帮助时，可能需要该信息。操作系统软件版本与主控制板驱动软件版本
必须相同并匹配。
图
47
Q. 系统设置向导
该信息的显示仅作参考；所有参数均根据回流炉的规格在工厂中预设。
不要在没有首先咨询工厂服务部门的情况下试图改变任何参数。
系统设置向导屏幕将提示输入用户名和密码：如
图
48 所示。默认的用户名和密码时“oven”。 如
果默认用户改变，那么管理员级别的用户可以访问系统设置向导。
