18 XI. UPS 安装抬高面板并向前拖动门板把手，拆下回流炉后部的底架门板。（注意：以下步骤 1 、 2 和 3 可能已在工厂中完成）（参见图 3 ） 1. 将回流炉的线路接插线插入 UPS 单元后部的任何空插孔上。 2. 连接电源接插线至 UP S 上的插座，并插入安装在回流炉底架上的任一插孔上。 3. 将 9 针 D 连接器电缆插入 UPS 单元后部的插座中。 4. UPS 随着主电源（旋转）开关而接…

．

X. 计算机安装

计算机系统是以单独的纸板箱运送，它是安装在底架里（立式机或卧式机）

立式计算机安装说明：

切断回流炉电源，抬高面板并向前拖动门板把手，拆下回流炉前部进口侧的底架门板，即可拆除门

板。将计算机放置在回流炉的底架上。

确认电源选择开关（计算机后面）置为 240V。将计算机插头接

到底架的插座上。对

HC2 的控制板，连接炉子的以太网通讯线到电脑的以太网端口。如果回流炉另

有用于氧气分析仪/DY 氧气分析仪或“

satellite KIC”一通讯电缆，则连接至 COM1 端口。（如果回流炉

另有用于氧气分析仪/DY 氧气分析仪和 KIC 的二根通讯电缆，则氧气分析仪的通讯电缆连接至 COM2

端口，KIC 的通讯电缆连接至 COM3 端口）

将显示器放置在所提供的平台上。连接显示器电缆至计算器后部的视频端口，将电源线连接至显示

器电源输入端口。

将键盘电缆穿过键盘托架下方的线孔，连接至计算机后部。

将缠绕在计算机摇臂支撑上的电缆连接至计算机

XI. UPS 安装

抬高面板并向前拖动门板把手，拆下回流炉后部的底架门板。（注意：以下步骤 1、2 和 3 可能已在

工厂中完成）（参见

图

3）

1. 将回流炉的线路接插线插入 UPS 单元后部的任何空插孔上。

2. 连接电源接插线至 UPS 上的插座，并插入安装在回流炉底架上的任一插孔上。

3. 将 9 针 D 连接器电缆插入 UPS 单元后部的插座中。

4. UPS 随着主电源（旋转）开关而接通和断开。

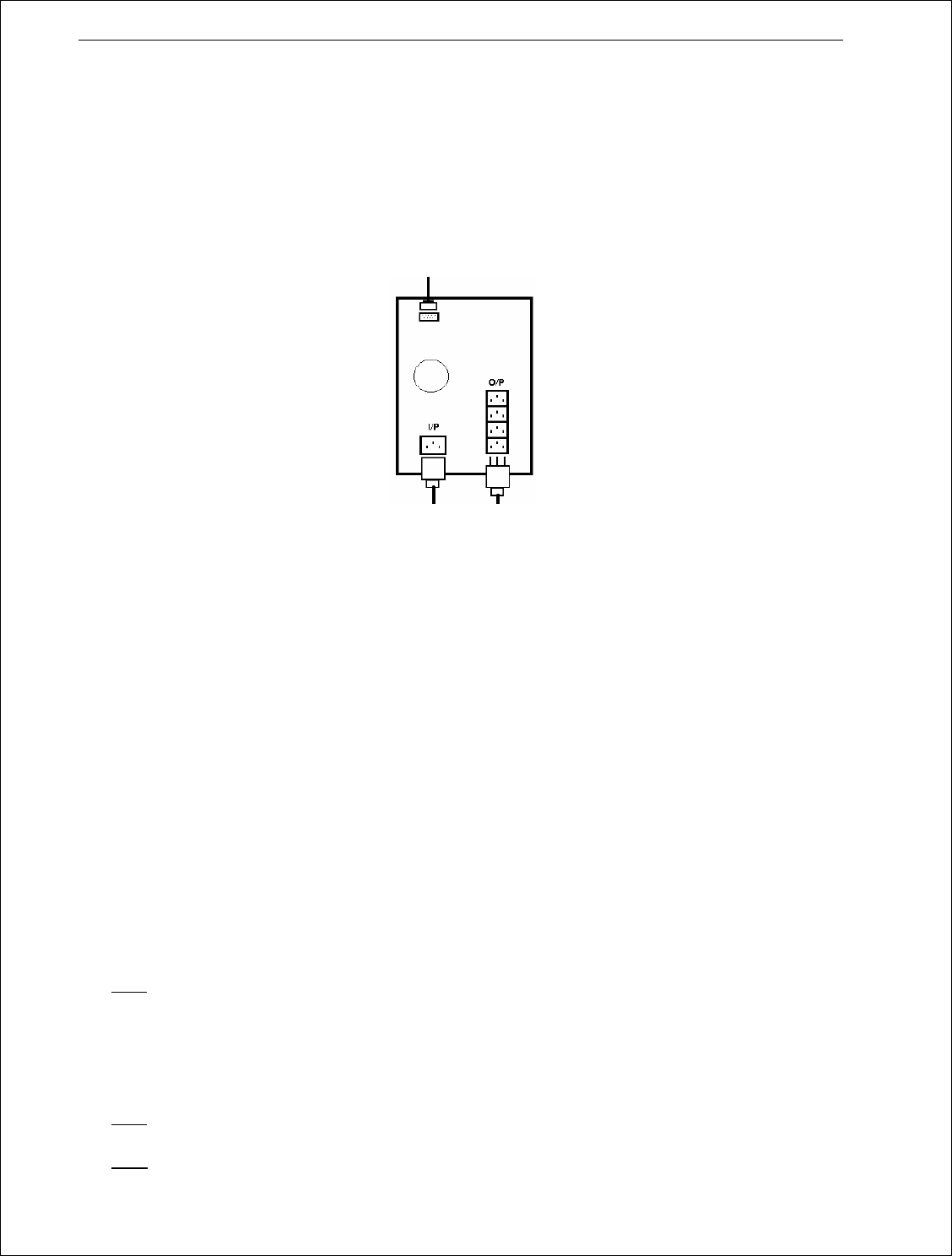

9 针 D 连接器

电源接插线线路接插线

UPS 单元的后视图

图

XII. 冰水机的基本安装

• 随冰水机提供的操作和维护手册应该只作为本台设备的相关技术参考资料。

• 冰水机应该放在回流炉的外面，不要更改冰水机。

• 冰水机应该放置在工厂空位上，四周空间能够满足服务和维护的要求。

• 为了保证设备正常工作，设备的冷凝需要充足的空气交换。理论上应该有 750mm 的间隙。具

体尺寸参考冰水机图纸。敬请咨询如果空间有限。

警告: 如果空气流动严重受限，冰水机的操作性能会受影响。

• 当连接管路到冰水机时一定要注意。确保冰水机连接足够紧固，以防止冰水机组旋转时松开。

• 随设备提供的操作和维护手册只用于本台冰水机的电气安装。对于设备来说，正确的的电路相

次连接很重要。

警告: 冰水机里是高压 3 相电。请参见由制造商提供的手册。

重要: 如果冰水机的运转方向不正确，就会损坏泵和压缩机，该类损坏不在制造商的维修保证

里。

XIII. 最后要做的事

· 检验已按照上述说明完成所有连接（电气或其它）。

· 确认拆除所有包装材料。

· 阅读说明手册。

XIV. 洒水灭火系统

应该采取特殊的防范措施如果回流炉是安装在洒水装置房间或建筑物。您们应向以自动喷水灭火

系统的供应商确定是否现有的自动喷水灭火系统和回流焊炉的放置完全相适应。美国国家防火协会 13

和/或任何其他司法管辖区是经其授权的参考来源。目的是要消除可能性会出现的洒水装置的融化和喷水

导致和损害回流焊炉正常工作及维修程序。
