131 图 1 注意： Ant i - seize 的 Loc tite 零件号是 76764 图 1 表示的 MK3.5 加热模组的所有 的零件号。 件号 8 表格 D － 588919 4800W 加 热丝， （高压， 380 V ， 400V ， 415V ） D － 588917 - 01 6000W 加 热丝， （低压， 200 V - 240V ） D － 588917 - 02 6000W 加 热丝， （高压， 440 V…
130
I．更换顶部加热丝
警告：维护程序应由经过专门培训的技术人员执行。
注意：建议同时更换模块中的两个加热丝。
A． BFM 加热模组回流炉
1、 参考“介绍”-“安全防范”中第 II.11 节“锁定/标定程序”。
2、 拆下吹风面板，根据模块型号的不同，它由四（4）个 M5X0.8X10mm 外六角螺钉固定。
3、 拆下里面的盒子，它总共有 8 个 M5 X 0.8 X 10mm 的内六角螺丝和 M5 的垫圈固定。
4、 拆下加热丝。每个加热丝一端有 1 个 M5 的不锈钢紧固螺丝固定，另一端是插在支架里面
5、 断开加热丝上连接的电线。确保在电线和接线端子上做好标记。
6、 检查加热丝电线和环形接头的状况。如果电线磨损，或接头有问题，应剪掉电线并更换新
的接头。
7、 反向重复以上过程，重新装配模块。
131

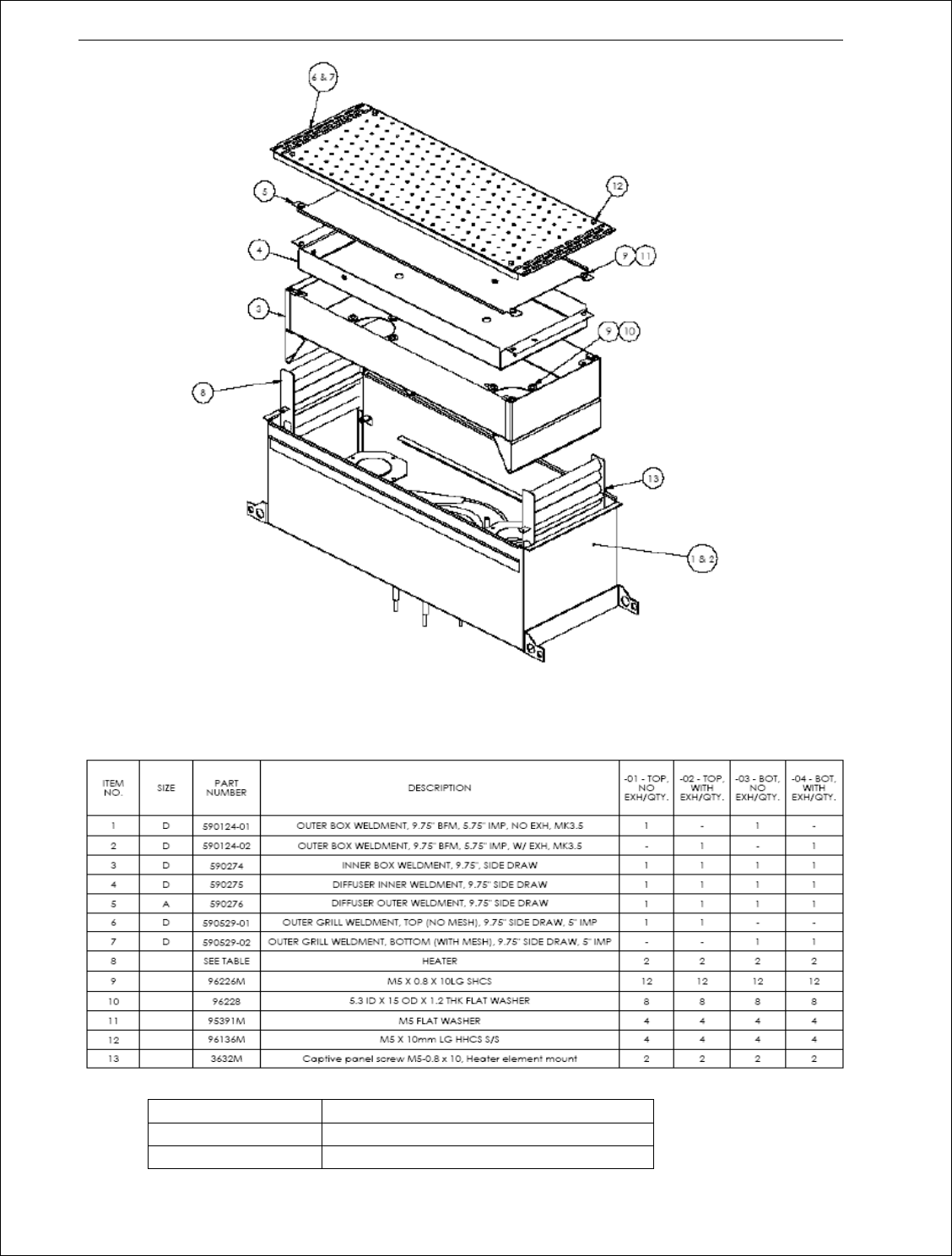

图 1
注意：Anti-seize 的 Loctite 零件号是 76764
图 1 表示的 MK3.5 加热模组的所有的零件号。
件号 8 表格
D－588919 4800W 加热丝，（高压，380V，400V，415V）
D－588917-01 6000W 加热丝，（低压， 200V-240V）
D－588917-02 6000W 加热丝，（高压，440V-480V）
132
B.BW 加热模组回流炉
1. 参考“介绍”，“安全防范”中第 II.11 节“锁定/标定程序”
2. 拆除固定加热丝的两个 M5X0.8X10mm 六角头螺钉。
3. 拆除加热丝模组.每个加热丝模组都是一端用 M5 不锈钢止退螺钉，另一端
插入固定支架里面固定的。
D-690059
2400W 加热丝模组（高电压，380V,400V,415V）
D-690058
3000W 加热丝模组 (低电压, 200V-240V)
D-690058
3000W 加热丝模组 (高电压, 440V-480V)
4. 断开加热丝接线，注意做好标记以便区分
5. 检查加热丝线以及连接头状态。如果加热丝线有磨损或者连接头出现问题，
则需要剪掉这段加热丝线并更换新的连接头。可用高温纤维套管保护加热丝
线。
6. 按照以上相反的重新步骤安装加热丝模块
II．更换底部加热丝
A. BFM 加热模组回流炉
1、 在回流炉冷却状态下，运行 （WAKEUP）工作，直至在回流炉出口端的链轮齿上看见链
条的接头。
2、 按下紧急停止开关，停止输送带。
3、 参考“介绍”-“安全防范”中第 II.11 节“锁定/标定程序”。
