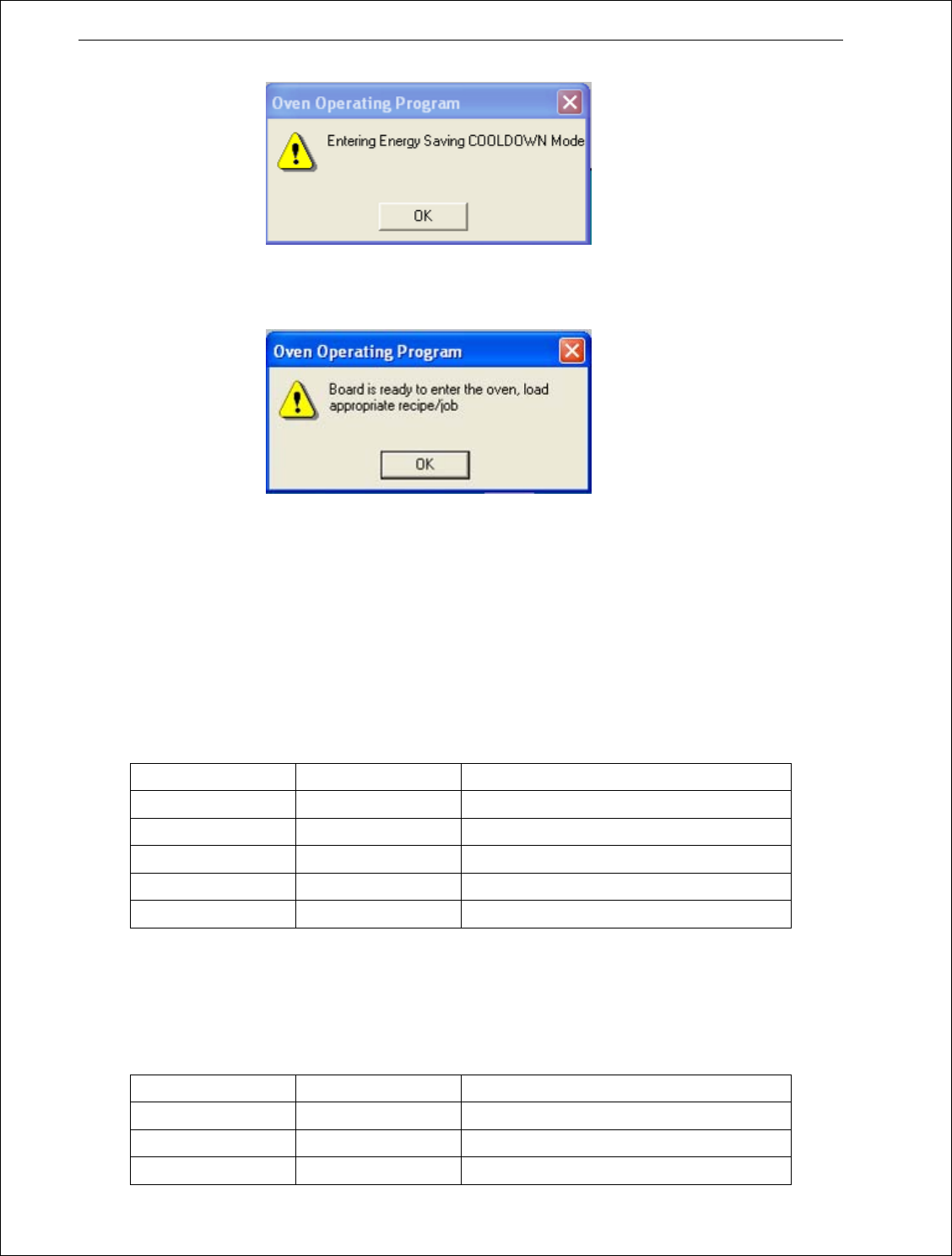

• 当冷却程序倒计时到期后，回流炉加载冷却程序并且显示“进入节能冷却模式”信息
图 16
• 在冷却模式运行时，如果上游传感器接收到 PCB 的信息，回流炉操作程序会马上弹出一个
信息提醒用户手动加载相应的生产程序。
图 17
II．报警和警告选项与操作
A. 灯塔输出
操作界面上的工艺状态框将显示系统状态。可能的状态信息和适用于标准灯塔相应的灯塔输出如
表
1
所示。可选的灯塔配置如
表
2 所示。
灯塔对回流炉的状态进行可视指示。下表列出了标准灯塔配置中的情况和相应颜色。
状态
颜色
原因
报警
红色闪烁
报警情况
黄色持续 回流炉控制电脑与主控板 HC2 通讯丢失
警告 黄色闪烁 报警、落板、备板
正常 绿色 准备完毕
新的工作 黄色闪烁 工作开始
表
1
在“回流炉设置向导”中，如果选中“长亮灯塔”选项，则红色和黄色灯将稳定不闪烁。
下表列出了可选灯塔配置（LTO）中的情况和相应的灯塔颜色。通过“回流炉设置向导”中的其它
选项激活。
状态
颜色
原因
正常 无灯或绿色灯 准备完毕
新的程式 绿色闪烁 新的程式运行
报警
红色闪烁
报警、落板、堆板
79
警告
黄色闪烁
警告
表
2
在任一时刻仅会设定一个灯塔输出。当回流炉操作程序终止时，所有灯塔输出将关闭。
表
1 和
表
2
可能不适用于按照客户要求定制的特殊回流炉。
B. 蜂鸣报警选项
该选项在于当系统进入报警模式或出现落板时发出声音信号。只要灯塔上的红灯点亮，该信号就会
被激活。出现报警时，灯塔点亮红灯，蜂鸣报警发出声音信号，回流炉载入冷却工作。在“回流炉设置
向导”中有些选项可以在特定事件中激活蜂鸣信号。
操作人员确认蜂鸣报警即可使之不发声。参见“系统软件操作指南”一章。
C. 高温报警选项
此选项需要在炉膛里面增加热电偶或者在加热区内温度高的地方增加毛细开关。当出现高温报警时，
会弹出一个报警信息，然后回流炉启动冷却程序。
D. 马达报警选项
此选项在每个吹风马达上增加马达转速探测器。这个转速探测器安装在吹风马达轴的顶端，用来监
测马达每分钟的转速值并通过 RPM 值反馈给马达报警探测板。当出现马达运转问题时，马达报警
探测板会发送一个故障信号给 HC2 控制器。
E. 水流量/水温报警选项
水流量开关以及水温度开关都作为选项安装在回流炉上。需要根据厂房提供的供水设施正确设置水
流量开关。水流量正常时，常开触点工作；出现报警情况是，常开触点不工作。水温度开关正常情
况下是常开触点工作，当水温达到 85 度以上时报警。

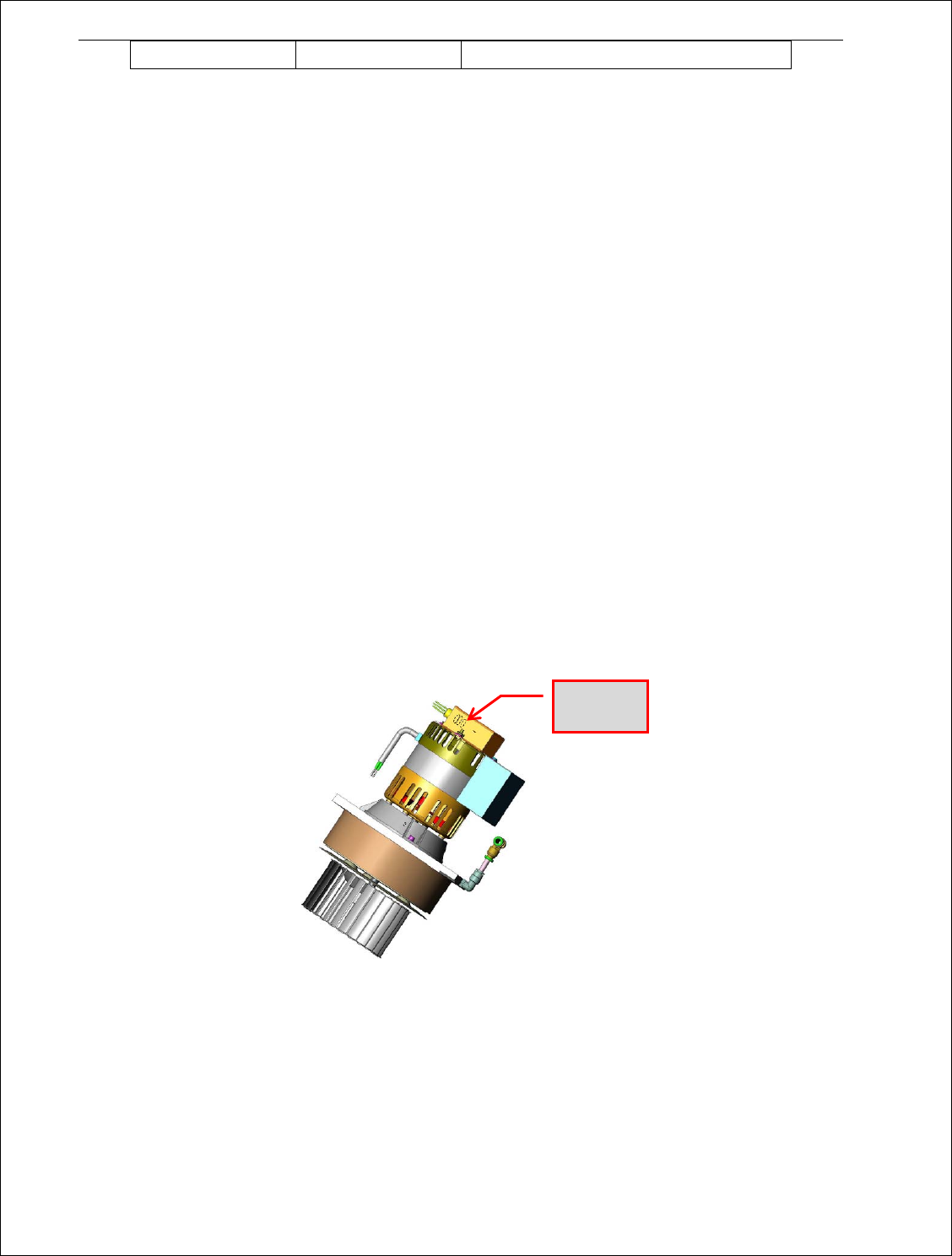

马达转速探
测器装置
80

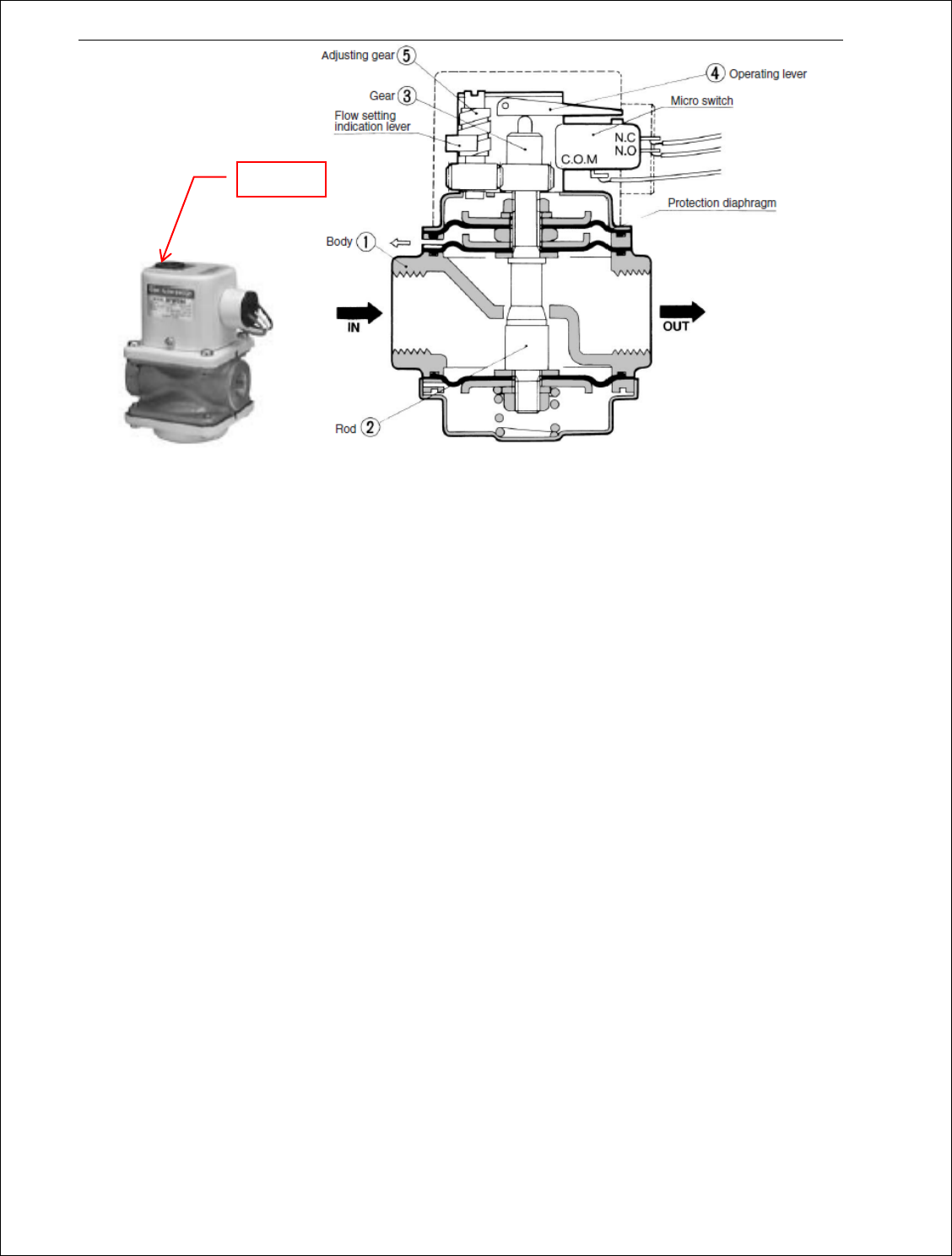

请遵循以下步骤正确设置水流量开关的参数：
1) 对于特殊的流量开关，先把流量开关的白线及黑线从回流炉电路中断开，测量两根线之间
的电阻值。
2) 加载 wakeup 程序.
3) 设置工厂供水系统流量为 1.2 GPM.
4) 移走顶部的橡皮塞，用一字螺丝刀转动轴来调节流量（顺时针方向旋转（+）增大流量设定
值；逆时针方向（-）降低流量设定值）
5) 首先观察刻度表，把流量设定值降低到低于 4 公升/分钟。用万用表检测显示接点闭合。
6) 顺时针方向缓慢调节轴，并观察万用表上的显示值。当万用表显示接点断开时，停止旋转。
7) 增加工厂供水系统流量值到 1.3GPM，确保万用表检测接点闭合。
8) 降低工厂供水系统流量值到 1GPM 以下，确保万用表检测接点断开。
9) 重复五次上述步骤 7 跟 8，核实结果是一致的。
10) 装上橡皮塞
11) 连接黑线及白线到回流炉电路中.
12) 对于回流炉上安装有多个水流量开关的情况，每个水流量开关都需要按这个步骤设置。
在回流炉安装向导第二页中，选择“高水温报警”选项激活此功能。
F. 排风报警选项
回流炉上可以配置排风报警选项来监测排风系统的运行。在排风能力不足或者排风系统关闭的情况
下，回流炉会加载冷却程序并且发出“低排风报警”的报警信息。此选项需要在回流炉安装向导第
二页中激活。默认情况下警告时间为 15 秒，报警时间为 30 秒。这些检查排风能力的排风压力开关
都安装在回流炉顶部靠近排风口的地方。
