XVIII．预防性维护（PM）计划表
每周维护
程序：
OEM
手册参考（如果有）：
对 Gen－5 助焊剂系统，运行“自动清洗”（Auto Clean）
程序。对 Gen－5 空气和氮气炉参见本维护程序中的 XV
章节
。对 冷凝筒助焊剂系统的维护，参见本维护程序中
的 XVII
章节
。
在燃烧循环后清洗采样管（如果配备）。
对于助焊剂收集冷却筒选项，检查并清洁助焊剂收集
瓶。参照
维护程序
；第 XVII 节（如果配备）
清洁冷凝管绕组和助焊剂收集冷却筒外管内壁。参照
维
护程序
；第 XVII 节（如果配备）
检查并更冷凝筒助焊剂收集系统的换水冷剂过滤器（如
果配备）
如果回流炉配备有 CLS，调节 EHC 或者 CBS 是导轨
运动到最宽或者最窄
每月维护
程序： OEM 手册参考（如果有）：
用轻质润滑油润滑方杆（对于
EHC/CBS
的设备）。
检查网带有无膨胀或拉紧。
润滑可调节轨道链条、轨道和中心板支撑链条（如果配
备）。
检查可调节轨道输送带有无对准。
清洗排气管道。
清除所有吹风马达和外部风扇中的灰尘。
如果配有可调节轨道输送带，用软布及轻质润滑油清洗
直径 1”（25mm）的可调节轨道输送带支撑杆。
用溶剂清洗丝杠。添加轻质润滑油。*
清除可调节轨道输送带（EHC）链轮齿上的任何碎屑堆
积，并添加轻质润滑油。
使用
Krytox (XHT-BDZ)
清洁并润滑 EHC 以及 CBS，
CLS 以及驱动链条（如果配备）
用 Fantastic 或 409 清洗剂（或等效清洗剂）擦试回流炉
的着色表面。
清洁排气管和
ECM
冷却吹风马达的叶轮。
如果回流炉装备有氧气分析仪，更换气体过滤器
检查并清洁真空箱氧气分析仪的风扇滤网，如果风扇滤
网没法清洁干净，就更换一个新的风扇滤网。
风扇滤网料号#7900（用于 PBI 氧气分析仪）
检查所有的电源线，避免电源线与热表面接触。参考下
面的备注-7
*当使用轻质润滑油无法清洗掉助焊剂时，可使用酒精清洗。备注——使用酒精清洗会缩短轴承的使用寿
命。为了保证轴承寿命，请避免过多的使用酒精进行清洁工作
*温度超过 80℃的情况下使用高温润滑油“Krytox”(XHT-BDZ)。
161
季度维护
程序： OEM 手册参考（如果有）：
如果配有 Gen 5 助焊剂系统，清洗助焊剂收集托盘。
每 2000 小时，检查 DC 马达碳刷（传输马达和调宽马
达）。请更换电刷如果碳刷长度小于或等于 3/16”
（4.8mm）。
备份程序文件及系统文件到“OVEN BACKUP FILES”
文件夹。在桌面上创建回流炉安装向导的快捷方式并保
存到这个文件夹。（“OVEN BACKUP FILES”必须在回
流炉计算机的 C 盘里面创建）
半年维护
程序： OEM 手册参考（如果有）：
检验 UPS 单元的工作（如果配备）。 参考 UPS 手册中的“操作”部分。
目视检查可调节轨道 EHC 有无磨损的链轮齿。
激活紧急停止按钮，检查紧急停止电路。
对液体交换器系统，冲洗 20-30 分钟，参照
维护计划
，
第 XVII 节
年度维护
程序： OEM 手册参考（如果有）：
润滑可调节输送轨道的宽度调节传动链条（如果配备）。
参考后面的备注-6
润滑可调节输送轨道传动链条（如果配备）。
清扫回流炉内部的灰尘。
检验氧气分析仪的校准。
参考氧气分析仪手册第
6
部分。
按照列表（“备注-5”下方）中所列部件，锁紧所电源
接线端子的螺丝
把氧气分析仪送供应商进行年检
注意：
1、 本计划表适用于每星期工作 5 天、每天工作 8 小时的回流炉。

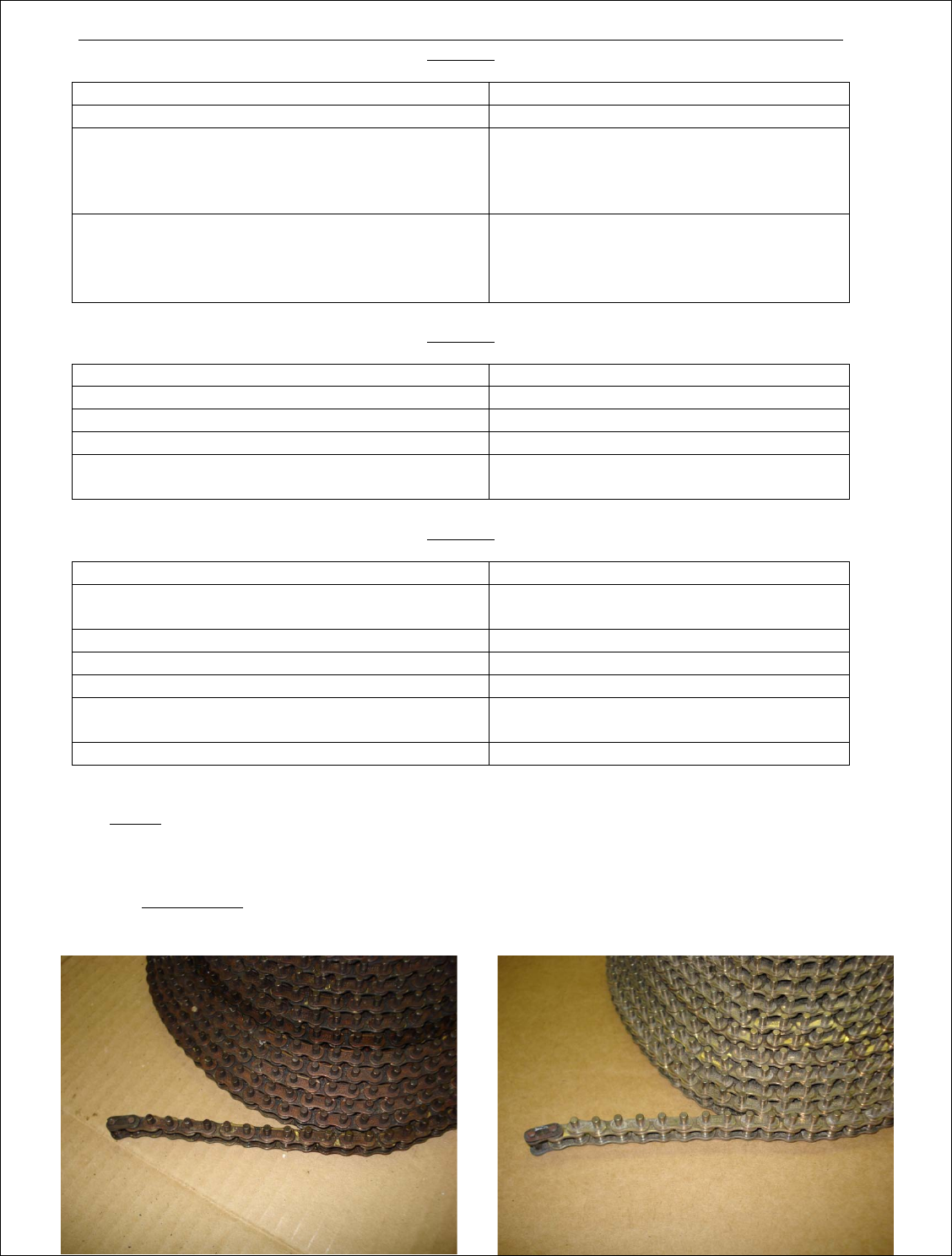

2、 链条清洁程序：在每根链条上标明具体拆自哪个轨道。将链条卷成“金字塔”形状（参见
图
7）
并固定两端使之不会松散。在 400℃温度下将链条烘烤 2 小时。
162
烘烤前
2
小时，
400
度，烘烤后
图
7
3、 对 Gen－5 助焊剂系统，参见
“维护程序”第
XV
部分
的推荐清洁计划。
4、 在所有清洁溶剂和蒸汽从回流炉内排出之前，不要启动回流炉。打开顶盖，运行 （Wakeup）程
序 20 分钟。
5、 检查所有电源的接线端子按照以下列表正确锁紧。
零件
端子
/
螺丝
描述
/
线号
锁紧力矩
Lb-in
N*m
Kgf-cm
固态继电器（位于主控电气面板上）
固态继电器
(CP-2566)
TELEDYNE # ST48D50-12
M4 十字螺钉 负载端螺钉(1, 2)
13 1.5 15.3
M3 十字螺钉 控制段螺钉(3, 4)
7 0.8 8.2
CELDUC # SC965100
M4 十字螺钉 负载端螺钉(1, 2)
11 1.2 12.2
M3 十字螺钉 控制段螺钉(3, 4)
7 0.8 8.2
固态继电器
(CP-7581)
CELDUC # SOL965460
M5 十字螺钉 负载端螺钉(1, 2)
16 1.8 18.4
M4 十字螺钉 控制段螺钉(3, 4)
11 1.2 12.2
主电源旋转开关（位于设备前面）
旋转开关
, 130A (CP-4043)
SQUARE D # V6
M12 固定螺钉
L1, L2, L3 & 1L1, 1L2, 1L3 200 22.6 230.5
旋转开关
, 100A (CP-3931)
SQUARE D # V5
M12 固定螺钉
L1, L2, L3 & 1L1, 1L2, 1L3 200 22.6 230.5
旋转开关
, 63A (CP-4072)
SQUARE D # V4
M12 固定螺钉
L1, L2, L3 & 1L1, 1L2, 1L3 50 5.6 57
接触器
(CP-5613
位于主控电气面板上，
CP-5494
位于底架上
)
接触器
(KM1), 100A (CP-5613)
FUJI ELECTRIC # SC-E4/G
M8 固定螺钉
1L1,1L2,1L3,2L1,2L2,2L3 70.8 8.0 81.6
接触器
(KM1A), 130A (CP-5494)
TELEMECANIQUE # LC1-D115
M8 固定螺钉
1L1,1L2,1L3,2L1,2L2,2L3 100 11.3 115.2
空气开关
/
漏电保护断路器（位于主控电气面板
/GFI
位于左边底架设备电源的输入口处）
空气开关
(CP 料号不定)
SQUARE D (C60N Series)
十字螺钉 所有电线
22 2.5 25.5
ABB (S252S Series)
十字螺钉 所有电线
17.5 2.0 20.4
ALTECH/ABL SURSUM (V-EA Series)
十字螺钉 所有电线
20 2.3 23.5
MOELLER (FAZ Series)
十字螺钉 所有电线
21.2 2.4 24.5
CHINT (NB1-63 Series)
十字螺钉 所有电线
18 2.0 20.4
连接器(CP-5581)
SQUARE D (MG14885)
十字螺钉 3AWG 电线, 2L1, 2L2, 2L3
22 2.5 25.5
漏电保护断路器
100A (CP-5891)
FUJI ELECTRIC # EG103B
十字螺钉
L1, L2, L3 66.4 7.5 76.5
漏电保护断路器
, 125A (CP-5890)
FUJI ELECTRIC # EG203B
十字螺钉
L1, L2, L3 115 13.0 132.6
漏电保护断路器
, 150A (CP-5889)
FUJI ELECTRIC # EG203B
十字螺钉
L1, L2, L3 115 13.0 132.6
端子排（位于位于左边底架设备电源的输入口处）
主电源接线端子排, X1, 175A (CP-5966)
MARATHON KULKA # 1423575
3/8 固定螺钉
L1, L2, L3 124 14.0 142.8
SQUARE D # 9080LBA362101
3/8 固定螺钉
L1, L2, L3 120 13.5 137.7
接线端子, 60A (CP-4917)
WEIDMULLER ( WDU16N TYPE)
平头螺钉
L1, L2, L3 21.2 2.4 24.5
接线端子， 100A (CP-5220)
WEIDMULLER (WDU35 TYPE)
平头螺钉
L1, L2, L3 44 5.0 51
变压器（位于位于设备左边底架上）
5KVA 变压器 (初级. 380/415/
440/480V/ 次级. 240V) (CP-4532)
SQUARE D # 5SQ34320
十字螺钉
51, 52, 53, 54 17.5 2 20.4
5KVA 变压器(初级 I.
380/400/415/440/480V/ 次级. 240V)
(CP-4532)
SHANGHAI DONGPU ELECTRICAL
APPARATUS # DG-5KVA (CHINA)
十字螺钉
51, 52, 53, 54 26.6 3 30.6
SUN CHANG ELECTRIC
CORPORATION # SB5000 (KOREA)
十字螺钉
51, 52, 53, 54 15 1.69 17.2
