93 故障排除 指南 （ HC2 主控板）
92
助焊剂收集冷却筒（COOL PIPE）助焊剂收集选项
工作原理
助焊剂收集冷却筒（
COOL PIPE）
系统利用位于第二和第三对流区的抽风系统以及最后加热区和
冷却区之间的抽风系统，抽出含有助焊剂颗粒的气体，然后经过助焊剂收集冷却筒系统过滤并收集。
该系统是由一系列的水冷却管绕组组成（位于助焊剂收集冷却筒内部），来冷凝和结晶助焊剂。炉膛
内的废气通过顶部的第二对流区和选定的冷却区抽取后，助焊剂颗粒冷被收集在冷却管绕组的表面。
最初要求每周清洗冷却盘管，定期维修的频率将取决于后续生产过程和数量。
作为一个选项，水循环可以是开环的也可以是闭环的。开环水循环中助焊剂收集冷却筒系统必
需很冷的水源供水，比如一台专门的冰水机。闭环水循环中炉子内部有水泵和散热器与助焊剂收集
冷却筒系统连接。在所有情况下冷却水中都混合防腐剂。水的最低品质要求
参见“设备安装”第 VIII
节 ，
如果不能保证最低品质要求，请联系制造厂家。
每周都要拆开助焊剂收集冷却筒系统取出冷却管圈绕组清理表面积累的助焊剂，
参见“维护程序”
第 XVII 节。
在炉子运行中由高温报警器监控水循环水温。当水温达到或超过 85 摄氏度时，高温报警器就会
报警并运行冷却（COOLDOWN）模式。

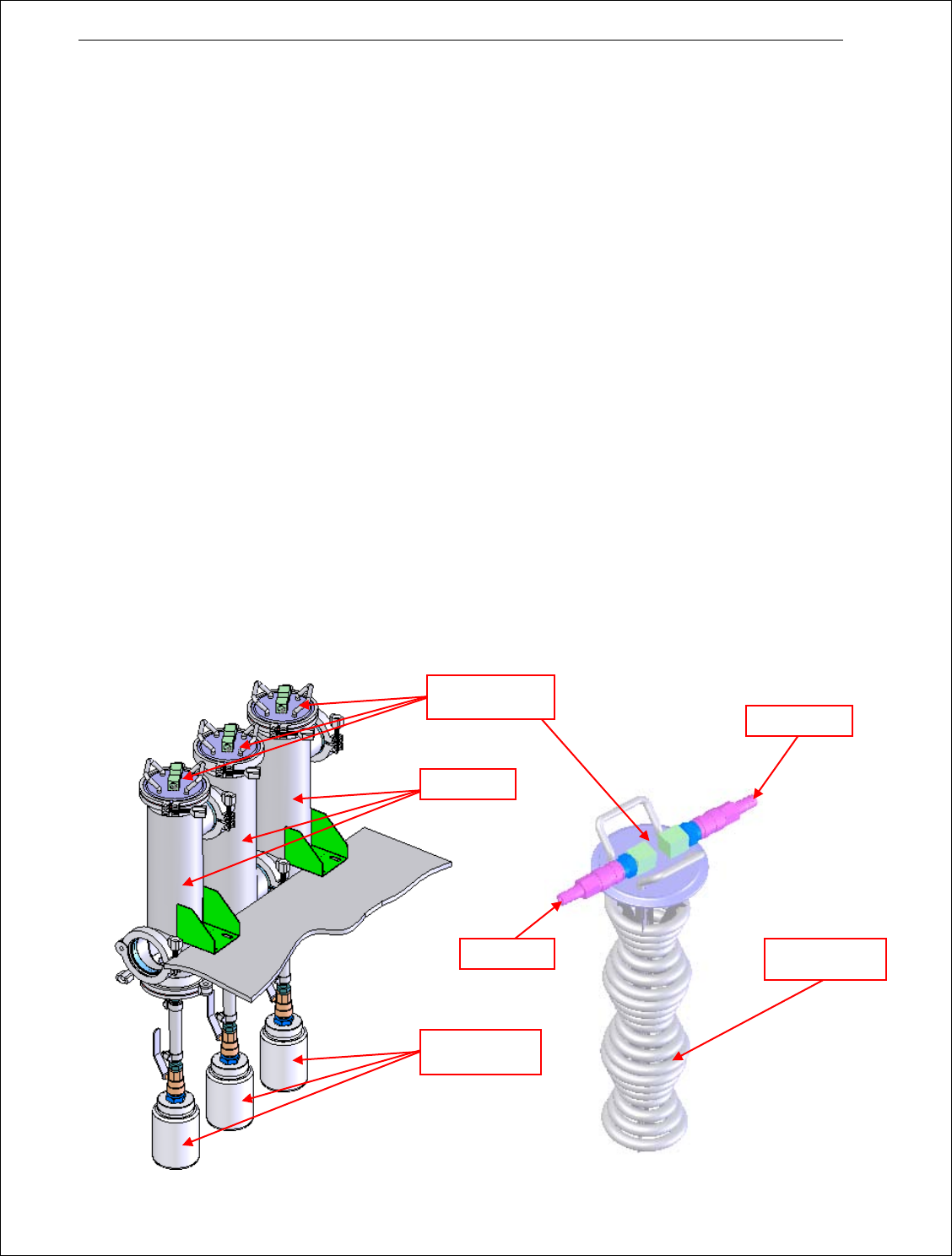

进水口
出水口
不锈钢绕管
外管
助焊剂收集瓶
冷却管圈绕组
93
故障排除指南
（HC2 主控板）
94
索引 页码
简介 -----------------------------------------------------------------------------------------------------------------------------94
I. 回流炉无电源 -----------------------------------------------------------------------------------------------------96
II. 与回流炉通讯中断 -----------------------------------------------------------------------------------------------100
III. 加热区温度偏低或未达到设定温度 -------------------------------------------------------------------------103
IV. 加热区温度超过设定温度或过热 -----------------------------------------------------------------------------106
V. 高温报警 -----------------------------------------------------------------------------------------------------------109
VI. 加热区温度不稳定 -----------------------------------------------------------------------------------------------111
VII. 升温速率报警 -----------------------------------------------------------------------------------------------------114
VIII. 底氮气压力（如果装有压力开关） -------------------------------------------------------------------------115
IX. 氧气 PPM 水平不稳定或过高 --------------------------------------------------------------------------------115
X. 加热区气流减小 --------------------------------------------------------------------------------------------------115
XI. 低排风报警 --------------------------------------------------------------------------------------------------------115
XII. 吹风马达噪音过大 -----------------------------------------------------------------------------------------------115
XIII. 电路板冷却不充分 -----------------------------------------------------------------------------------------------116
XIV. 软件无法运行或死机 --------------------------------------------------------------------------------------------116
XV. 传送装置不工作 --------------------------------------------------------------------------------------------------117
XVI. 传送装置速度控制器调节 -------------------------------------------------------------------------------------120
XVII. 传送装置速度不稳定 --------------------------------------------------------------------------------------------122
XVIII. 回流炉处于报警状态 --------------------------------------------------------------------------------------------124
XIX. 吹风马达报警 -----------------------------------------------------------------------------------------------------125
XX. 急停状态 -----------------------------------------------------------------------------------------------------------125
XXI. 停板及停板警告 --------------------------------------------------------------------------------------------------125
XXII. 低温报警 -----------------------------------------------------------------------------------------------------------126
XXIII. 水流量报警/水温报警 ------------------------------------------------------------------------------------------126
XXIV. 高温报警 -----------------------------------------------------------------------------------------------------------126
XXV. 断路器断开 --------------------------------------------------------------------------------------------------------127
