108 （注意：您必须运行程序 ，设定问题加热 区为手动功率 0 ％） 。如果直流电 压读数为 0V ，固态继电器 将接收信号断开 该区。如果 有电压， HC2 － X 或 HC2 控制板 可能有故障， 应予以更换 。 4 、下一步是检查固态继电器的 输出。使用电压计设 定交流电压量程大于或 等于回流炉的输入电压， 探 针测量端子 1 和 2 。 （注意： 您必须运 行程序， 并设定问题加热区为手 动功率 0 ％） 如果电压 读数等于 …
107

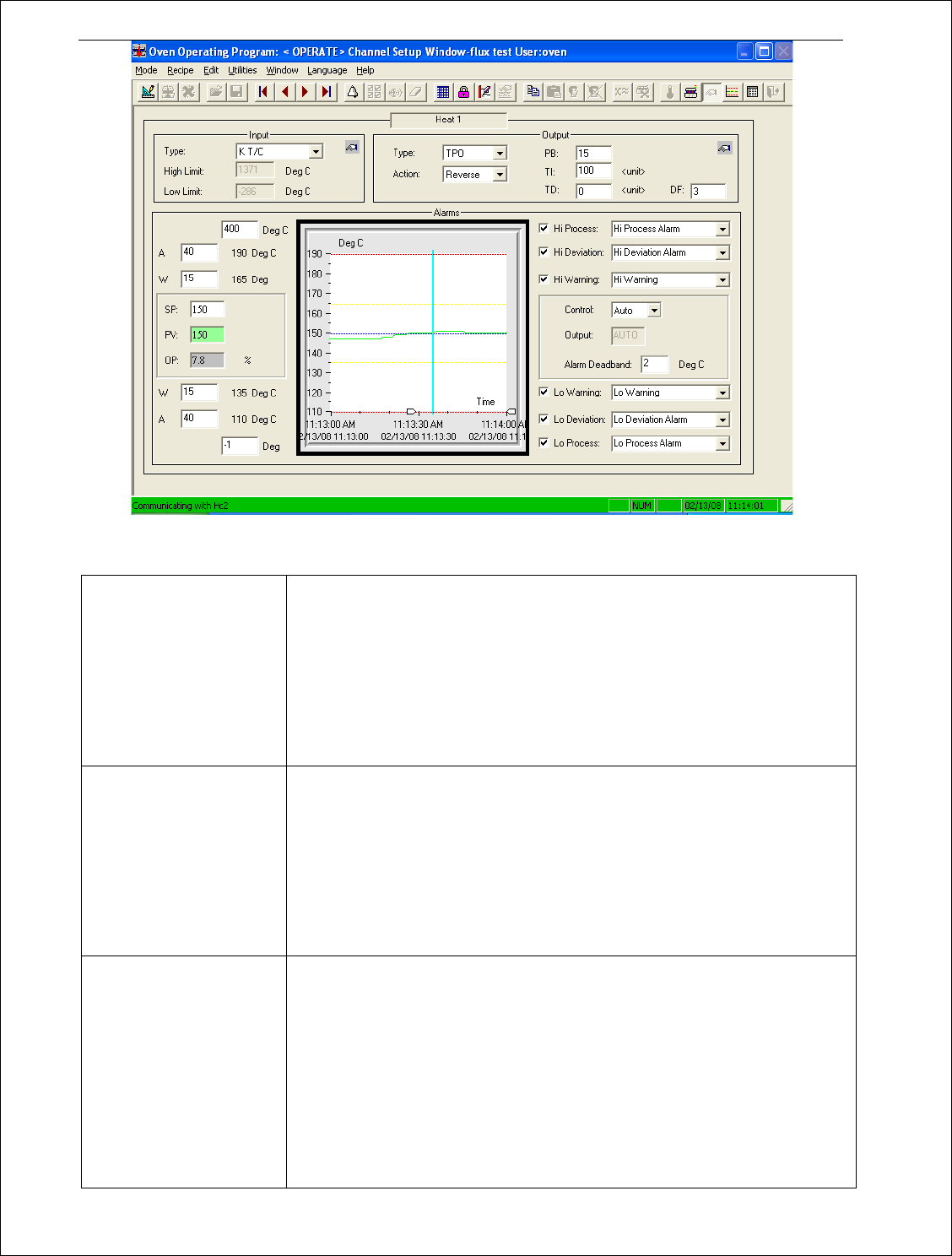

图
8
2、检查确认报警偏差设定至少为 40℃。
3、检查确认控制输出设定为“自动”模式，类型是“TPO”，行为是“倒
转”。当加热区温度达到设定点时，计算机立即降低输出功率比例。加
热区温度超过设定温度时，计算机将开始降低输出功率比例，热量值
将开始下降。如果加热区温度并未随着输出功率比例值开始下降，参
照下述热力学问题和硬件部分。
B、热力学问题
1、如果相邻加热区的设定点差异超过 30℃，其它加热区事实上可能对较
低设定点的加热区进行加热，从而引起温度过高的情况。这种情况可
以通过调节加热区的设定点加以纠正，如果客户需要分离温区大于
30℃时请联系制造商。
2、事实上另一个加热区过热会引起这种状况。如果检查本节中的所有测
试没有问题，则在每个相邻区执行测试。
C、硬件
1、确定控制有问题加热丝模块的固态继电器的位置。同时要确认控制区编
号。检查确认该区的吹风马达工作正常。
2、按以下程序检查确认加热丝线圈未对地短路：断开有问题加热区的断路
器，测试每根加热丝电线和接地之间的连续性。连续性表明加热丝线圈
短路或电线磨损，应予以更换。（
参见维护
第
I
部分
）
3、用电压计设定直流量程，检查过热区的固态继电器上输入控制电压，其
中共通端连接端子 4（－），电压（v）端连接端子 3（ ＋ ）。
108
（注意：您必须运行程序，设定问题加热区为手动功率 0％）。如果直流电
压读数为 0V，固态继电器将接收信号断开该区。如果有电压，HC2－X 或
HC2 控制板可能有故障，应予以更换。
4、下一步是检查固态继电器的输出。使用电压计设定交流电压量程大于或
等于回流炉的输入电压，探针测量端子 1 和 2。（注意：您必须运行程序，
并设定问题加热区为手动功率 0
％）如果电压读数等于回流炉输入电压，
固态继电器未导通，工作正常。如果电压计上无读数，则固态继电器故
障，应按照维护一章中的程序予以更换。
另见第
VI
节。
109
V
．高温报警
检查：
A、软件
1、 载入在出现报警时运行的相同程序（参见软件部分）。
2、从“窗口”（Window）菜单选择“通道设置”（ Channel Setup）。 用 箭
头键选择出现问题的加热控制区。（加热区典型的报警屏幕如
图
9 所
示）
图
9
3、检查确认超高温报警设定为 400℃（高温回流炉设为 450
℃或以上）。
（同时检查确认超高温报警温度高于高偏差报警温度。否则参见故
障排除部分
第
IV
部分
）
