11 设备安装
10
1．在开始维护，服务和故障排除操作前，通知相关人员。
2．执行“冷却”程序。
a. 点击主控工具栏中的“冷却”程序或从菜单栏中选择“模式（Mode）” ,然后从下拉菜单中选
择 “冷却” 程序
b. 当每个加热区的温度都低于预设值（出厂设置为 95° C），风机和传输马达都会停止工作。（打
开炉膛会 使设备快速冷却，但是要注意热风吹出）
3．继续关闭程序，点击主控工具栏中的退出（Exit）图标或从菜单栏中选择“模式（Mode）” , 然后从
下拉菜单中选择 “关闭+退 出 ”（ Shutdown+Exit）。这样会关闭 Heller 操作软件，返回到桌面。
4．在断开炉子电源前，用户可以从桌面关闭电脑
5．把主电源旋转开关转至断开位置（O）以断开电源
a. 如有备用电源，也会被断开。在关闭时，备用电源会响一下。
6．断开工厂回流炉主电源设备的三相电路断路器。
7．在设备锁定/标定站领取门锁和标牌。
8．锁定并标示如下断开的电源
a. 工厂设备的三相电路断路器
b. 主电源开关
9．在 X1（主）接线盒检查交流电源。用伏特表测量 L1- L2, L1- L3, L2-L3 间的交流电压。测量结果应
该为 0。
10．执行必要的维护、修理以及故障排除任务。
II．12．恢复系统
按以下步骤恢复系统工作
1．确认所有炉门、面板以及护罩到位。
2．当设备安全运行时，从所有的锁定装置上取下所有的警示牌。
3．接通主电源设备的电路断路器。
4．把主电源旋转开关转至接通位置（I）以接通电源
5：按下蓝色按钮，复位紧急停止按钮
6．以下开机程序，推荐参考“操作系统软件指南”，“A”节。
11
设备安装
12
I. 拆箱
Heller 回流炉系统包装在两个货箱中。较大的货箱中装的是回流炉单元。波状盒中装的是计算机、键
盘、彩色显示器以及连接电缆。（国际运输时，该计算机系统包装在板条箱中）。备份软件光盘和曲线热
电偶以及说明手册一起封装在计算机盒中。多层信号灯塔放在纸板管中与回流炉单元包装在一起，它可
能安装在回流炉的进口端上，插上连接器并拧紧 3 个安装螺丝即可。

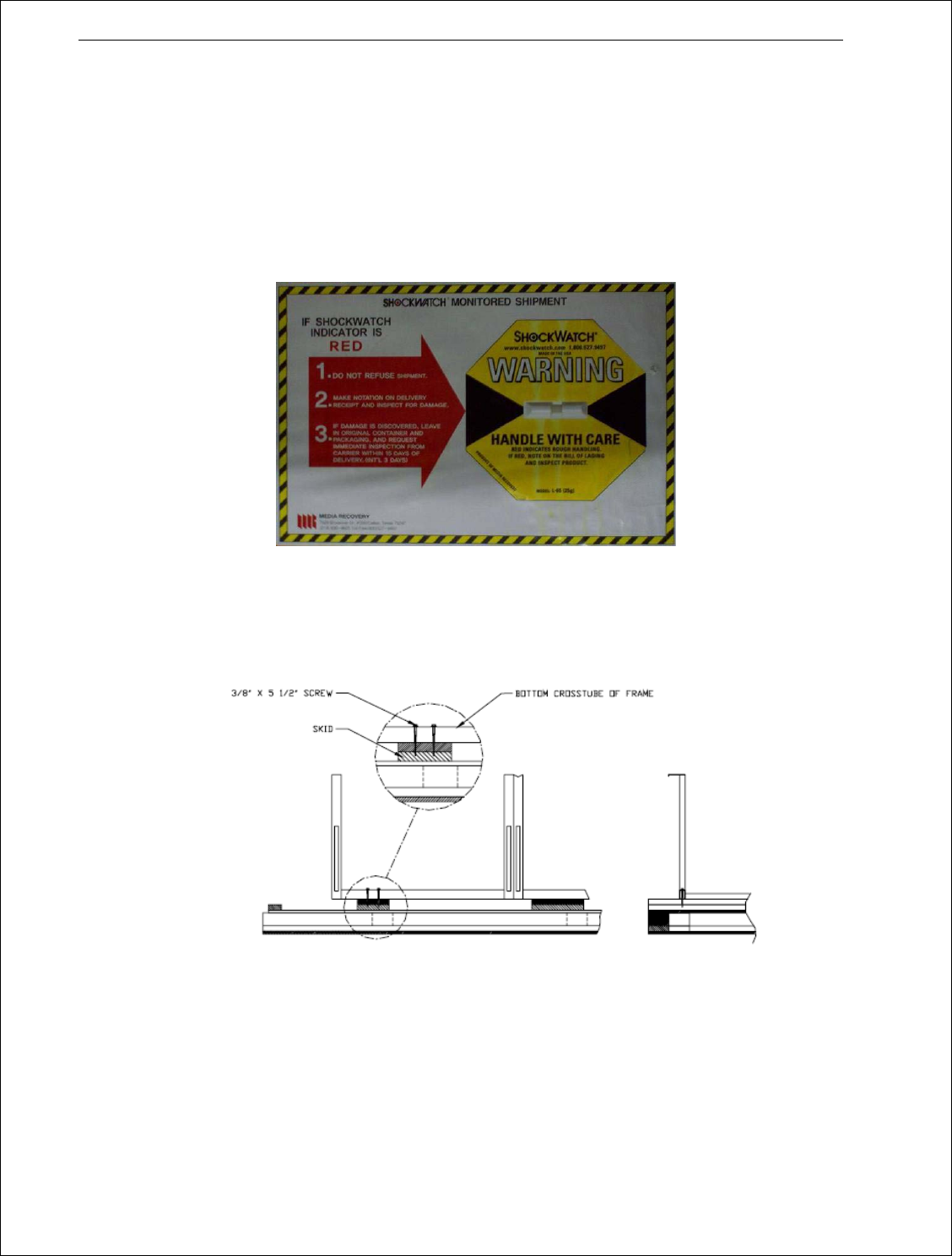

移除后门板，检查电器面板后的防冲击运输监测标签。如果防冲击运输监测标签指示灯是红色的，
请联系货运公司和 heller 制造公司。
要从垫木上拆下回流炉，必须拆下框架底部的横管上的方头螺钉（拆开面板即可看到方头螺钉）。
（参见
图
1）现在可以用能起重能力至少为3.6吨（8000磅）的叉式升降机将回流炉从垫木上吊起，并通
过安装在回流炉底架上的轮脚将其移动到位。
3/8”×5 ½”方头螺钉 框架的底部横管
垫木
图
1
重要：只能从中心将回流炉吊起。如果没有从中心将其吊起，回流炉可能从升降机上坠落。两个起
吊点的位置 参见下面的
图
2。
