141 扳手孔 保持弹簧 图 5 顺时针增加 逆时针降低 拉这里 拉这里 图 6A 图 6B 图 6C
140

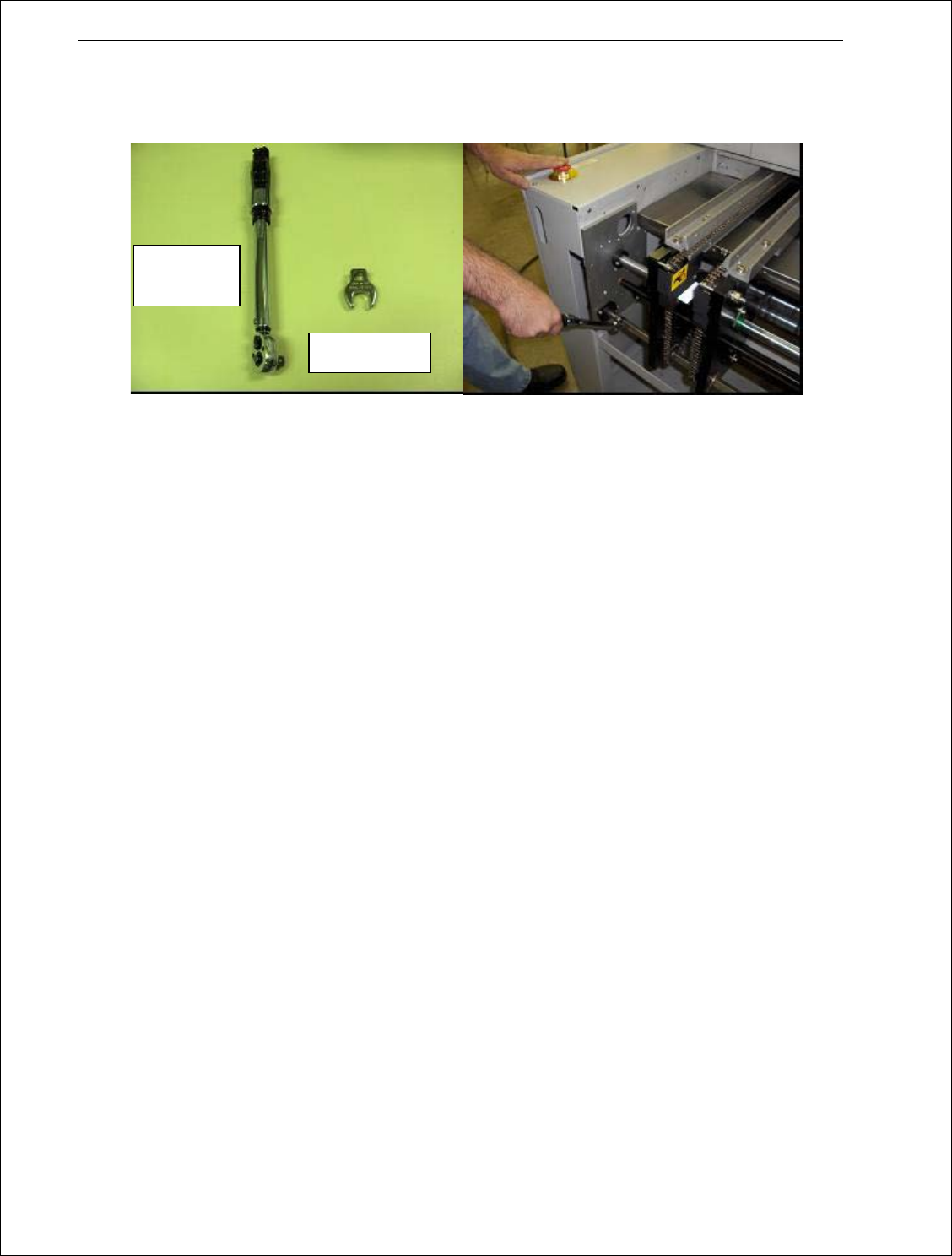

注意：该程序也可使用指针式扭矩扳手。输送带停止时，可能需要助手读取指针的读
数。
图
3
图
4
b） 调节离合器的扭矩 （网带配置）
所需工具：
－镊子扳手，插针直径 3/16，1.75” 圆周，Heller 零件编号 4830
－尖嘴钳
• 用一对尖嘴钳，抓住离合器中心的金属丝保持弹簧的线圈。（参见
图
5）
• 将弹簧端部从离合器外壳中的槽口移出。
• 张开镊子扳手，将扳手插针插入压力套环的四个缺口中的任意两个中。
• 转动扳手，调节套环，顺时针增加滑动扭矩，或逆时针减小扭矩。（参见
图
6A
和图
6B）
• 测量并调节离合器的扭矩设置。（参见以上的“a”程序）
1. 用鱼钩状的工具去测量扭矩设置。
2.
载入 程序并设置传送装置速度为 25 厘米/分钟，等待灯塔指示灯
变绿， 或者传送装置速度稳定。
3. 把渔钩状的工具放在网带上（中间），然后测量扭矩读数 (参见
图
6C)
4. 如果读数小于 30 英寸磅，顺时针旋转离合器增大扭矩。参见图 6A。
5. 如果读数大于 40
英寸磅，顺时针旋转离合器增减小扭矩。参见图
6B。
6. 重复步骤 2-5 直至读数为 30-40
英寸磅。
7. 在不同的传输速度检查扭矩，应该一样。如果离合器扭矩超过规格
（30-40 英寸磅），重复以上调整程序。
• 要锁定当前的设置，将保持弹簧的端部插回排列的任一槽口中。（注意：不必是
将其移出时的相同槽口）
扭矩
扳手
开口扳手
141
扳手孔
保持弹簧
图
5
顺时针增加 逆时针降低
拉这里 拉这里
图
6A
图
6B
图
6C
142
VI．更换 SSR（固态继电器）
1、 参考“介绍”-“安全防范”中第 II.11 节“锁定/标定程序”。
2、 找到回流炉的固态继电器板。
3、 拆下塑料罩壳上的四个平圆头螺钉，取下塑料罩壳。
4、 找到问题加热区对应的固态继电器。拆下将固态继电器固定在继电器板上的四个螺钉，并
拆下加热丝电线。（这些也是固态继电器的接线端子，标号 1、2、3 和 4）
四个圆头螺钉
四个
SSR
接线端子
