591968 Heller Chinese Manual Rev-C.pdf - 第53页
48
47
图
48
第 1 页定义回流炉型号，电路板进给的方向，温度控制器的类型，以及温度、长度和速度的单
位。还有限制连续启动的功率消耗以及热电偶短路检测的参数。
第 2 页定义回流炉的选项及其相应的参数。复选框激活软件选项，编辑框允许设定参数。
第 3 页定义加热和冷却的马达速度控制的参数。
第 4 页定义导轨配置及其相应的参数。
第 5 页定义输送带、控制区分组、报警等的选项。
第 6 页定义网带速度控制的类型、板跟踪动画、输送掉板报警、系统线路元器件接口类型及其
相应的参数。同时也定义了批次跟踪功能的参数设置。
第 7 页定义对应于回流炉的加热丝和带控制区参数。控制区可以激活或解除，定义控制区的说
明，设定高、低温设定点，定义极限值的单位，并就回流炉功率消耗定义各控制区的启动顺序。
每页的底部是屏幕切换的按钮。“＜后退”（＜Back）按钮返回至前一页，“下一页＞”（Next＞）
前进至下一页，“结束”（Finish）按钮提示用户退出程序。

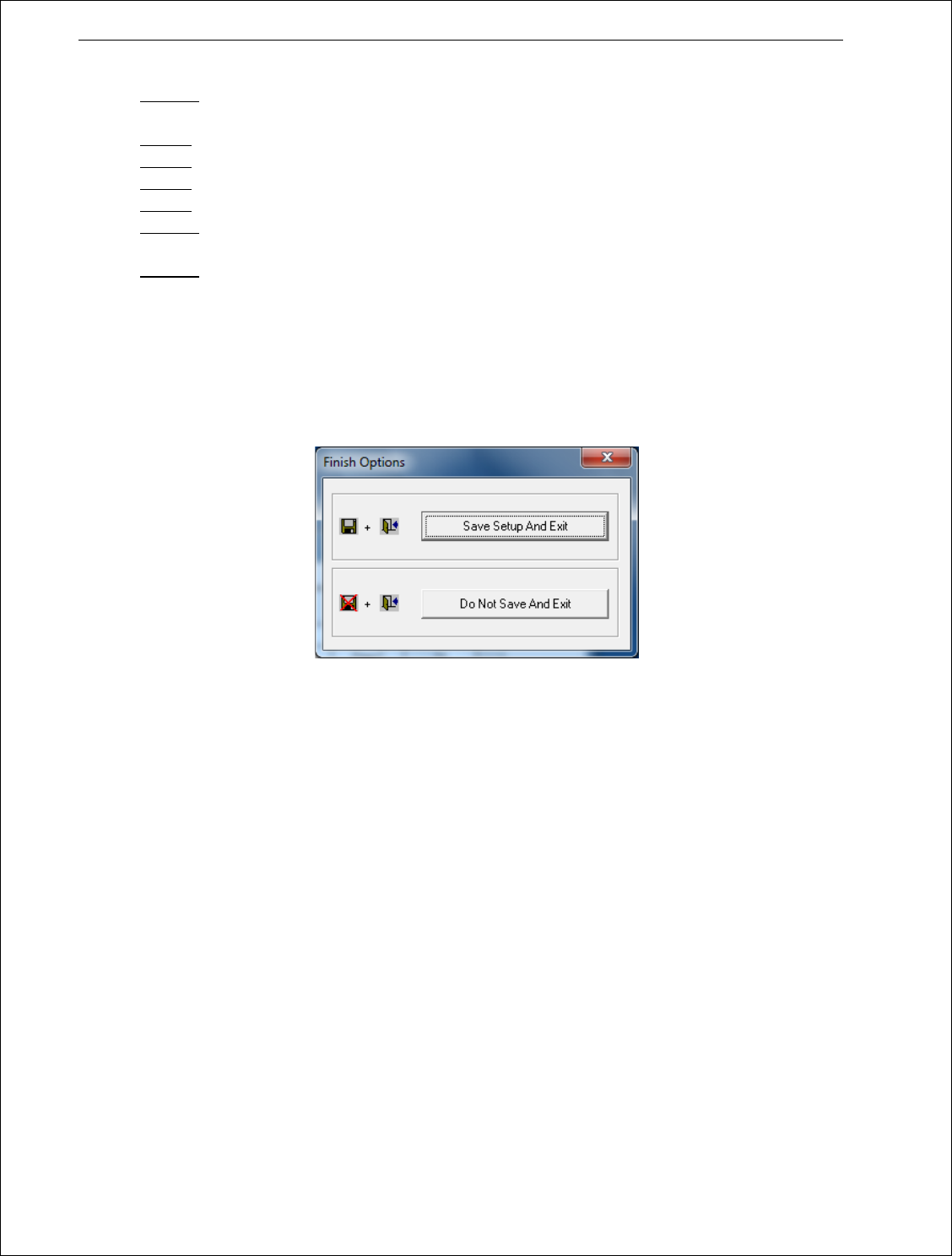

点击“结束”按钮后，将提示“结束选项”（Finish Options）窗口。选择“保存设置并退出”，用
户将保存修改并退出；选择“不保存并退出”，用户将不保存修改并退出设置向导。

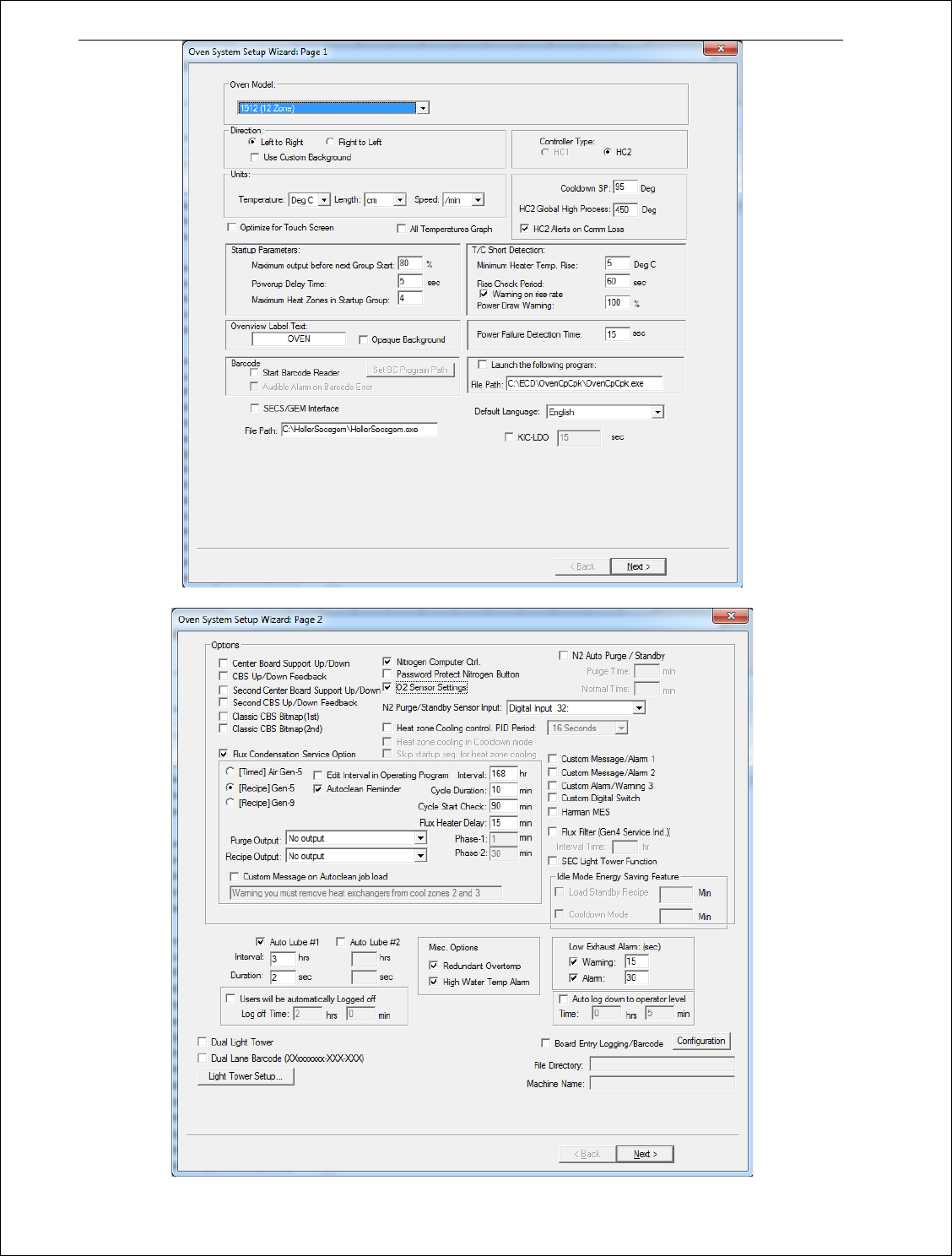

查看回流炉系统设置向导的页面：1 至 7 页
48
49

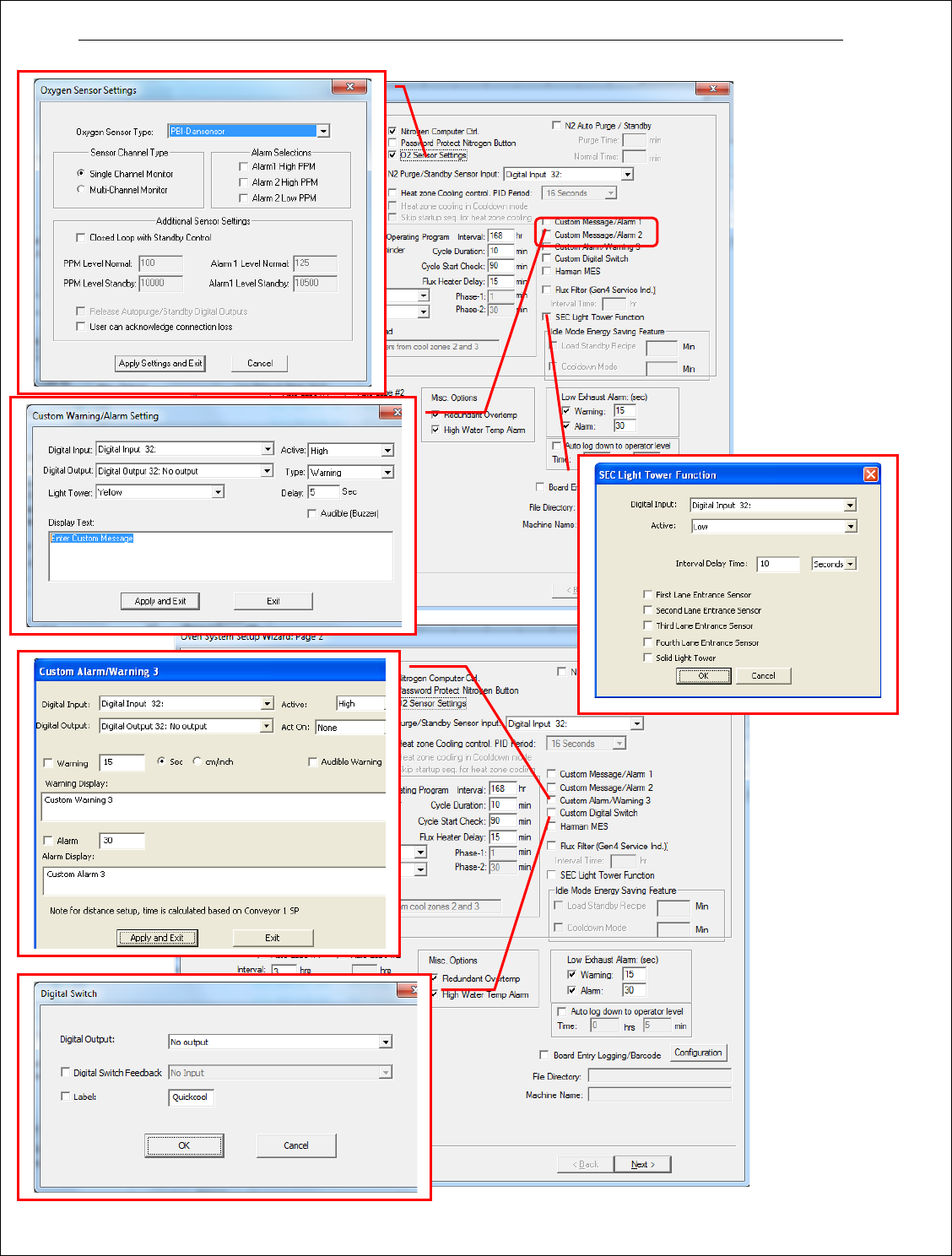

在选择第 2 页的选项会弹出选项窗口。
