G. 升降器系统
要检查回流炉炉膛，可以使用安装在回流炉进口端、计算机键盘旁边的钥匙开关。警告：当回流炉
还很热的时候，操作员会暴露在很热的环境中。
升降器系统的占空比最大为 10%。升降器工作时间与停止时间的最大比率为 2 分钟/18 分钟。
HELLER 建议控制器与驱动器设置相同的占空比。
III．UPS 选项
可选 UPS 单元位于回流炉的底架中。当回流炉与电源连接并起动时，电池单元即开始充电。在总电
源断开、输入电压过低，或者变压器或相应电路断路器故障时，该单元将被激活。该系统的作用是维持
计算机和控制板中的程序，直至它们备份完毕；并为 EHC 提供电力，确保清出回流炉中的任何产品。较
大容量的 UPS 单元（可选）将允许使用升降器打开回流炉的顶盖。UPS 系统仅为上述提到的电路提供临
时电源。该设备不为加热丝和吹风马达提供电源。
参考 UPS 单元的 OEM 说明手册获得有关该装置操作原理的更多信息。
IV．EHC (轨道输送链条系统) 及其选项
A. 说明和标准操作
每种 Heller 回流炉型号可以配备单通道 EHC 和双通道 EHC。 每个 EHC 具有一个固定轨道和一个可
调节轨道。可调节轨道可以通过动力驱动或可选的计算机控制移动到位。宽度调节动力驱动的控制位于
回流炉的进口端，在计算机键盘上方。钥匙开关控制调节的方向。安装在开关旁的速度控制器可改变轨
道行进的速度。需要长距离行进时，可使用高速使轨道到位。在最终位置调节时使用低速。为防止过行
程，在输送带轨道的调节极限处设有
限位开关。EHC 应通过调节使得链销支撑电路板的尽可能多的部分，
从而减少落板的可能性，同时不能将板挤压得过紧，以免卡死。经过正确的调节，电路板应能在链条上
自由滑动。
在双通道 EHC 中，输送带可以相同速度、或选择不同速度传输电路板。
必要时，按下紧急停止按钮将停止 EHC 的所有运动。向上拉出停止按钮，并按下复位按钮，可以重
新启动。
B. 计算机控制可调节轨道定位选项
使用回流炉操作程序，有两种调节轨道位置的模式：自动模式和手动模式。最多可以用计算机控制
调节四个轨道。
在自动模式中，当输入任何新的程序时，轨道首先将行进至零点位置，然后移动至指定位置。由于
电路板宽度的制造差异，需要调节输送带的位置，这可以通过软件完成。要调节输送带的宽度位置，进
入主操作界面，选择轨道设定点窗口，输入新的宽度值，然后按您键盘上的回车键或点击鼠标左键。轨
82
道将调节至新的宽度值。
在手动模式中按操作界面上的按钮，可以让轨道移动。
作为选项，可随同计算机控制电路定购手动轨道控制。

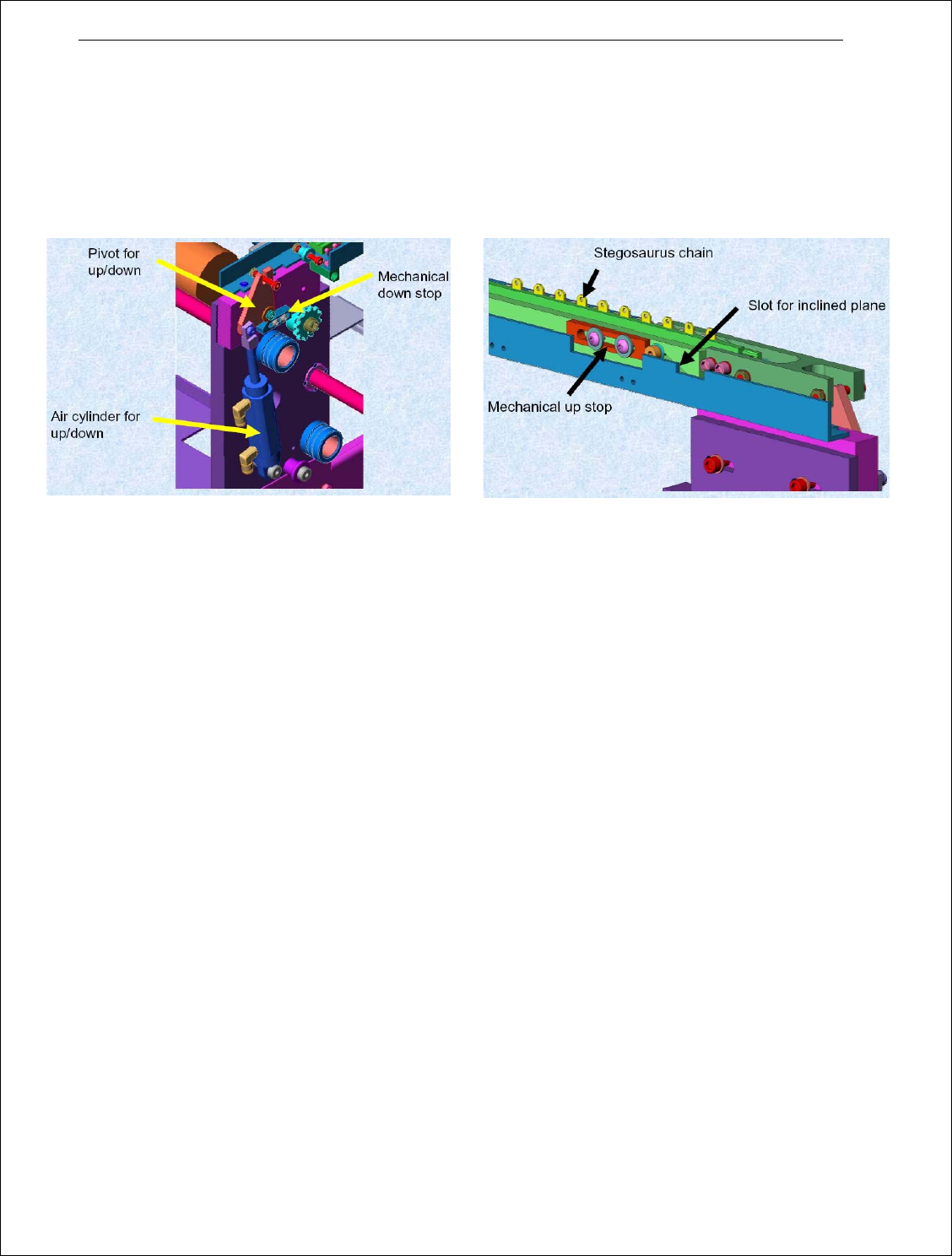

C. 中部支撑选项
当较宽或较薄的电路板通过回流炉在可调节轨道上进行处理时，该选项可防止其弯曲或下陷。过度
下陷会导致电路板从可调节轨道的链销上坠落，或在焊接后试图拉直电路板平面时引起焊料连接处不当
的变形。
可调节轨道之间的中心板支撑可通过丝杠调节至所需位置。该丝杠由其自带电机驱动，独立于调节
轨道位置的电机和丝杠。调节中心板支撑的控制器位于可调节轨道控制器旁边。
要调节计算机控制的中心板支撑的位置，进入主操作界面。“ RAIL 1”（ 轨 道 1）窗口用于调节中心
板支撑的位置。“RAIL 2”（ 轨 道 2）窗口用于调节轨道位置。选择“RAIL 1”窗口，输入所需值，然后
按您键盘上的回车键或点击鼠标左键。中心板支撑将移动至新的位置。
对于计算机控制的中心板支撑的垂直调节，进入主操作界面，用鼠标选择中心板支撑标志，上下移
动中心板。
要调节中心板支撑轨道，拧松安装在中心板支撑轨道两侧的辊子支架上的两个螺钉，上下调节轨道，
然后拧紧螺钉。确保中心板支撑链条高度比可调节轨道链条相差＋0 至－0.08”（＋0 至－0.20 厘米），这
样可以支撑下陷的电路板，但不会落板或使电路板高于轨道链销。

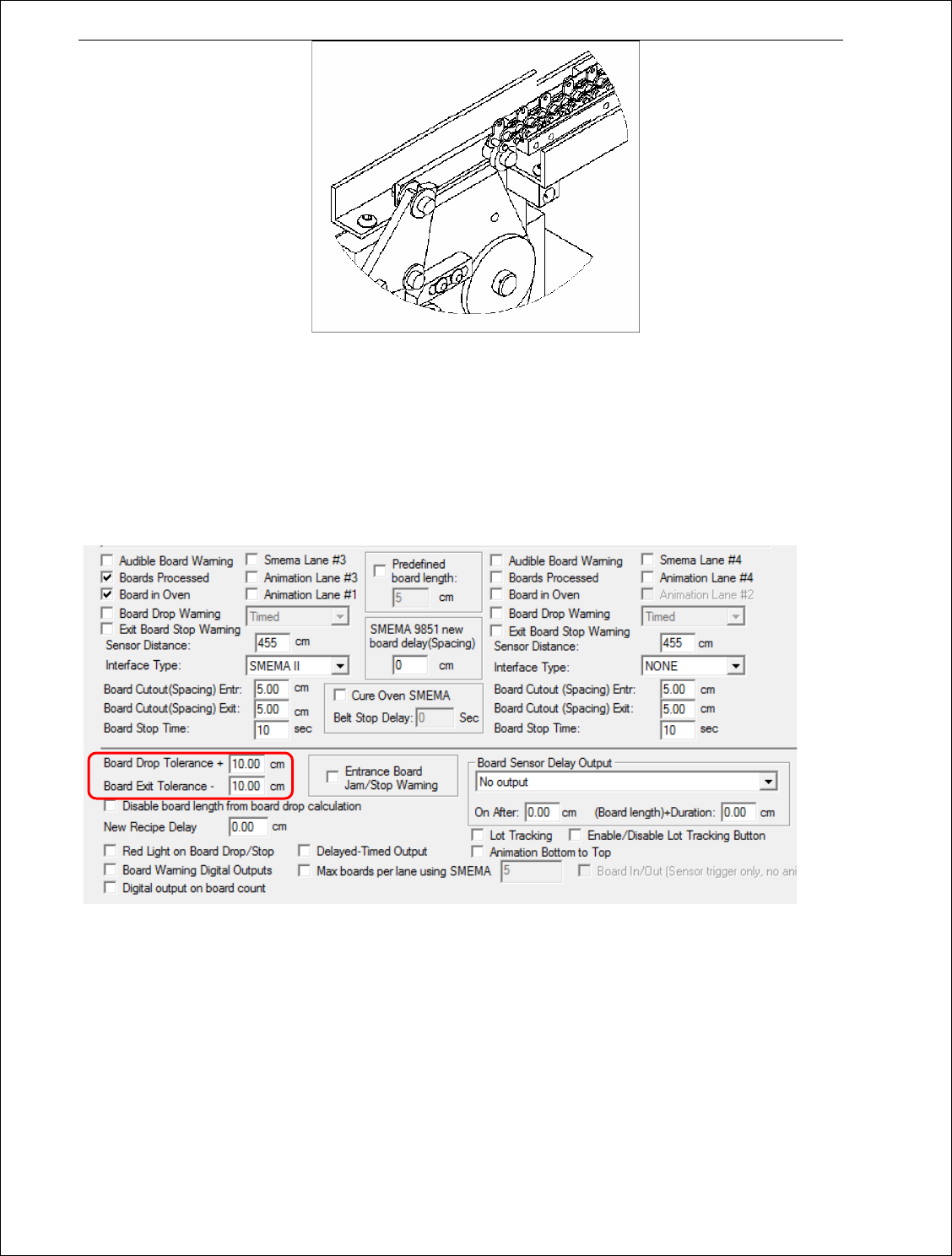

要安装中心板支撑链条，应确保该链条的链节位置如
图
18 所示。
83
图
18
电路板计数器/掉板选项
掉板：该选项将允许在回流工艺过程中，检查电路板是否从可调节轨道输送带上坠落，并发出警告
信号，这样操作人员可以采取纠正措施。电路板通过炉子的进口传感器，就开始了一个定时循环。当出
口传感器在一定时间（由进出口传感器的距离和电路板的传输速度可得出）不能检查到电路板，就会触
发掉板报警。
掉板偏差距离与出板偏差距离可以设置，避免错误的警告信息
停板：如果当电路板不能传输到下游设备端，该选项就会发出警示信号，这样操作人员可以采取纠
正措施。如果不清除在出口传感器处的电路板，就会触发停板报警。
停板时间可以按照要求进行设定
电路板计数：该选项允许载入特定程序后，计算机显示回流炉所处理的电路板数量的计数。当电路
板进入回流炉时，激活入口处传感器，计数一块板“进入”。当该板离开回流炉时，激活回流炉出口
处传感器，计数一块板“已处理”。该功能可以用于统计已处理的板数量。
