42
列表中删除用户。完成所有条目后，您可以定义每个用户的安全级别：点击用户名，点击“操作员”
（O
PERATOR）、“ 工 程 师 ”（ ENGINEER）或“管理员”（SUPERVISOR）按钮。用户名将出现在所
选文本框中。任何时候都可从在安全数据库列表中添加、编辑或删除用户。点击“OK”按钮，保存
所有信息并返回至前一个屏幕；或点击“取消”（Cancel）按钮，取消所有条目；或点击“功能设置”
（Function Setup）标签，为用户组分配功能。

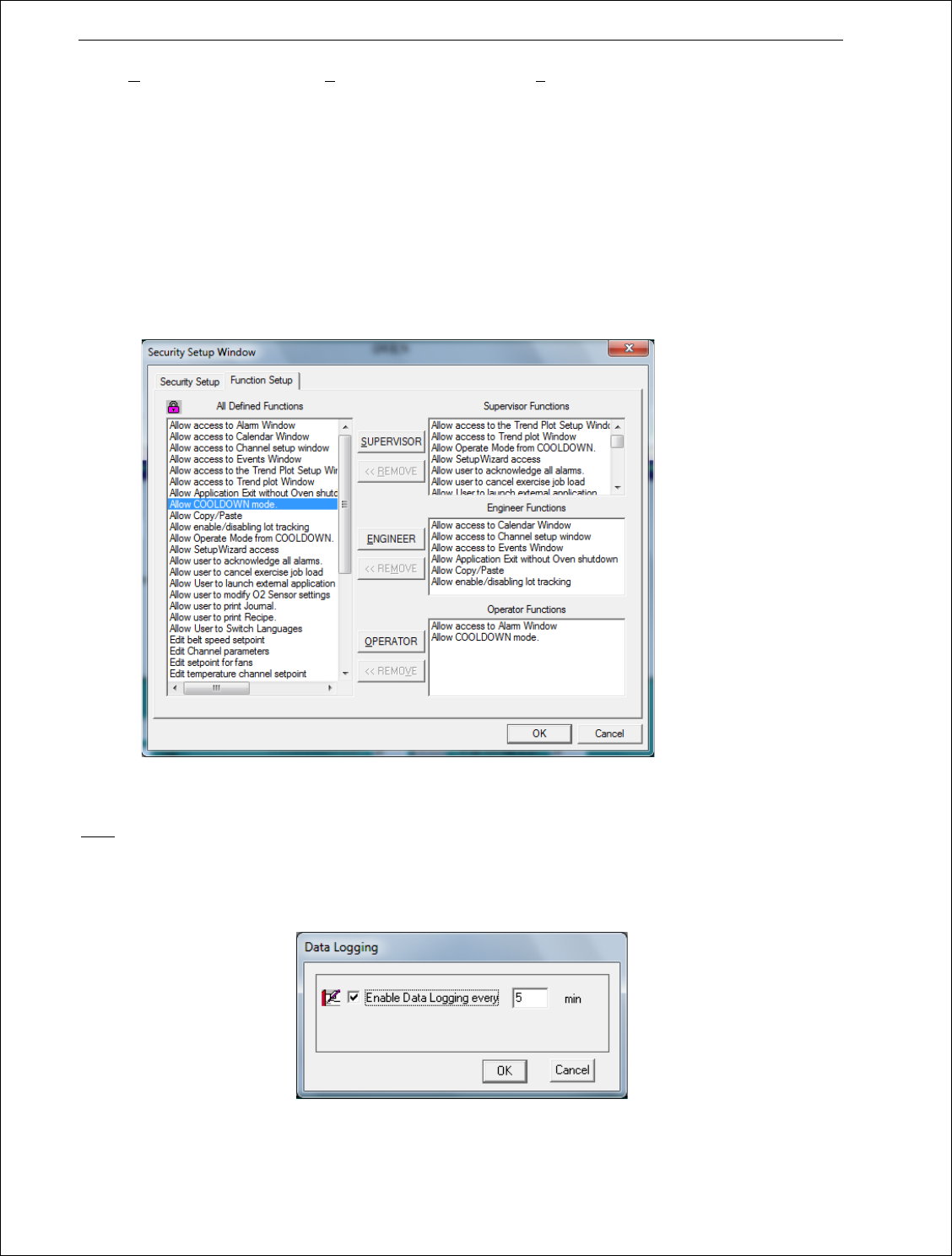

要为用户状态组分配可以访问的软件功能，点击已定义的功能，然后点击“操作员”（OPERATOR）、
“工程师”（ENGINEER）或“管理员”（SUPERVISOR）按钮，该功能将出现在状态窗口中。从状
态组中删除功能的步骤：首先点击状态窗口中的功能，然后点击相应窗口的“＜＜移除”（＜＜
REMOVE）按钮，该功能将被删除。现在您可以点击详细功能，然后点击新的状态按钮，将出现该
功能。点击“OK”按钮，保存所有信息并返回至前一个屏幕；或点击“取消”（Cancel）按钮，取
消所有条目。
图
40
警告：非正常模式关闭回流炉操作程序或者计算机时，安全设置内容不会保存。建议在安全修改设定参
数后按照正常步骤逐步关闭回流炉操作程序，这样可永久保存这些更改内容。
F. 激活数据采集和间隔时间
图
41
要激活数据采集，勾选复选框，然后点击间隔时间框，并输入时间。点击“OK”按钮，保存当
前设定，并返回至前一个屏幕；或点击“取消”，取消输入的设定。间隔时间截止时，回流炉的数据
43
将记入当前日志数据库文件。该数据也用作控制区趋势图屏幕和通道设置屏幕中图形的历史数据。
数据采集激活和默认间隔为 5 分钟。数据采集文件储存于 c：\Oven\Journal Files 文件夹。文件有两
种格式：*.JNL 和*.TXT。文件名中包含文件创建时的日期。

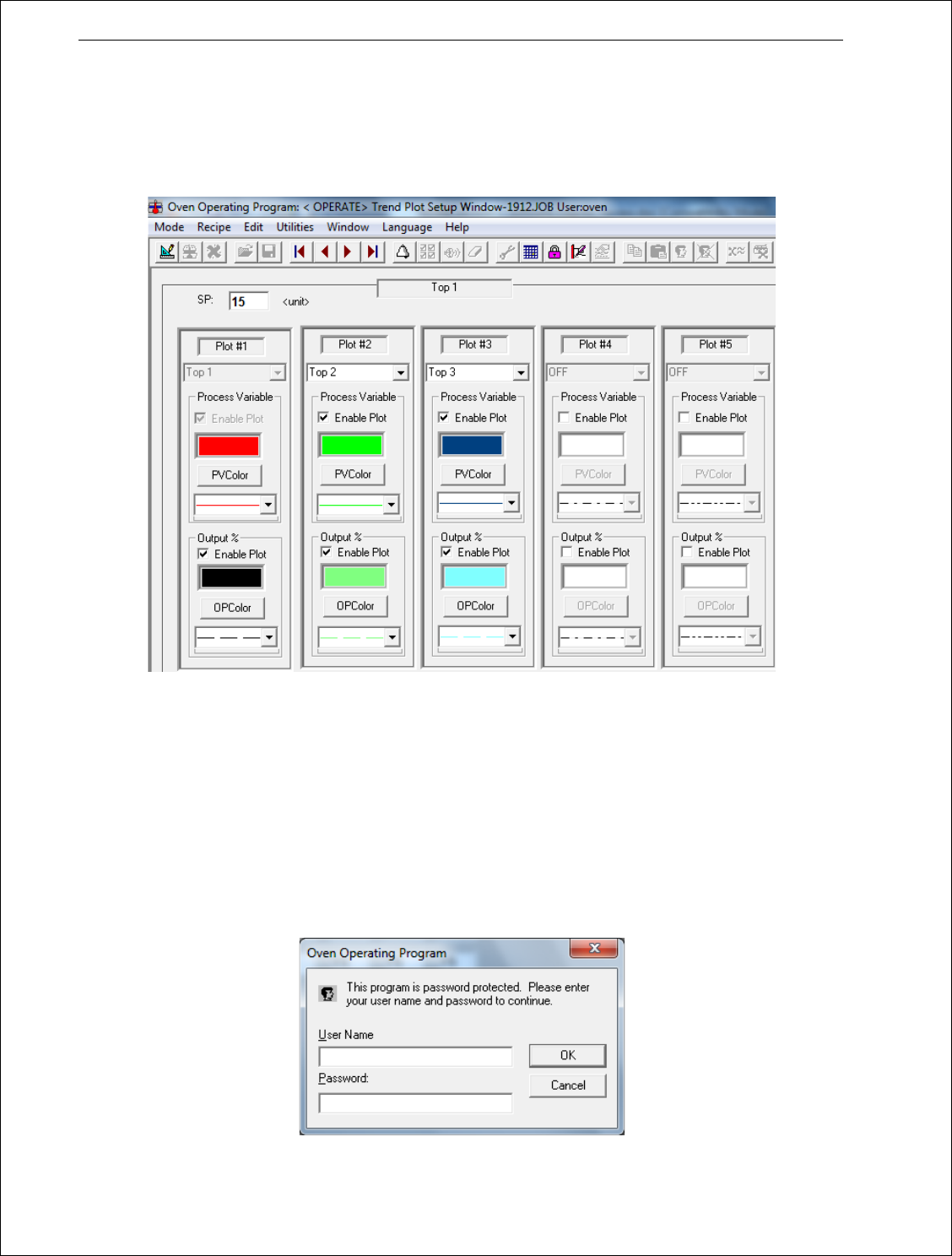

G. 控制区趋势图屏幕设置
图
42
每个控制区趋势图屏幕可以包含最多五个工艺变量及其相应输出比例的独立图表。有一个工艺
变量始终默认激活。要编辑或添加更多图表，点击激活图表复选框，然后点击“PV 颜色”（PVColor）
或“ OP 颜 色 ”（ OPColor）按钮。将显示具有不同颜色框的屏幕。点击所需颜色框，然后点击“OK”。
然后要插入线型，点击图表框的下拉箭头按钮，点击所需线型进行选择。设置其余所需的趋势图参
数重复以上步骤。屏幕顶部的说明框显示当前选择的控制区。同时显示所选控制区的温度设定点的
编辑框，该设定点可以修改：点击编辑框，输入新的设定点。点击图表变量组合框的下拉箭头，将
允许用户为给定的控制区视图指定变量名。
H. 新用户登录
图
43
44
要以新用户登录，点击“登录”图标 。所有系统用户拥有“用户名”（User Name）和“密码”
（P
assword）：新用户操作回流炉时必须输入。然后用户将可以访问所分配的用户级别可以使用的软
件功能。同时该信息将储存于每日事件的日志数据库文件中。输入用户名和密码，点击“OK”按钮
接受新用户；或点击“取消”按钮，取消输入。
I. 用户退出
要退出系统，点击“退出”图标 ，并点击“是”。这将终止对所有“回流操作程序”操作的
访问。仅登录图标可用。如果退出访问，除了登入（log on）操作有效外，其余操作将是无效的，但
回流炉可继续正常运行。如果发生报警/警告回流炉程序将采取相应措施。用户将无法在退出状态下
查看报警/警告列表或改变回流炉状态。
图
44
J. 确认报警
图
45
如果回流炉出现报警，解释报警类型的文本框将显示在当前使用的屏幕上，用户必须确认这些
信息。在显示报警屏幕之前，回流炉将进入冷却模式。在将系统返回至操作模式并重新载入程序之
前，用户必须点击复选框确认报警。也可点击主工具栏上的“确认所有报警”图标进行确认。而且
可以点击主工具栏上的“清除所有已确认报警”图标进行清除。这些报警只是从屏幕上清除，并未
从每日事件的日志数据库中清除，如果重新启动回流炉程序，所有的报警信息将重新出现，请求授
权服务。
K. 关闭系统
建议在关闭系统之前，回流炉应已冷却。点击主工具栏上的“冷却”图标；或从菜单栏点击“模
式”，然后点击“冷却”。同样从菜单栏点击“模式”，然后点击“关闭＋退出”；或点击主工具栏上
的“退出”图标。如果没有首先运行冷却程序就关闭系统，将提示用户退出之前需要首先载入冷却
程序。当所有加热控制区已冷却至低于预定温度后，吹风马达和输送将停止。然后用户必须重复关
闭过程：点击主工具栏上的“退出”图标；或从菜单栏点击“模式”，然后点击“关闭＋退出”，返
回至桌面。用户可以从桌面屏幕关闭计算机，然后切断回流炉的电源。
