142 VI ．更换 SSR （固态继电器） 1 、 参考 “介绍” - “安全 防范”中第 II . 11 节“锁定 / 标定程序” 。 2 、 找到回流炉的固 态继电器板。 3 、 拆下塑料罩壳上的四个 平圆头螺钉， 取下塑料罩壳 。 4 、 找到问题加热区 对应的固态继电器。 拆下将固态继 电器固定在继 电器板上的四 个螺钉，并 拆下加热丝电线。 （ 这些也是固态继 电器的接线端 子，标号 1 、 2 、 3 和 4 ） 四个圆头…
141

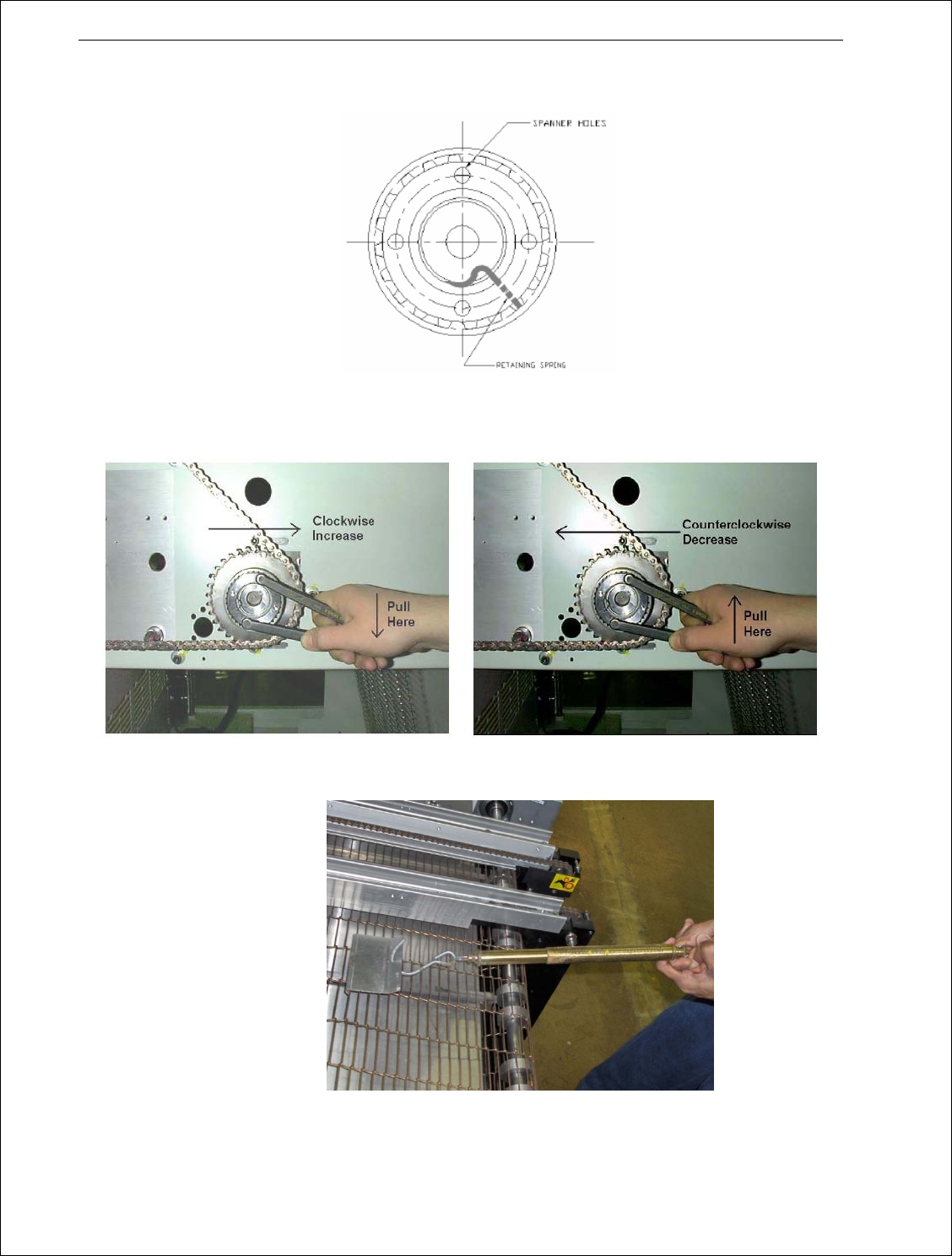

扳手孔
保持弹簧
图
5
顺时针增加 逆时针降低
拉这里 拉这里
图
6A
图
6B
图
6C
142

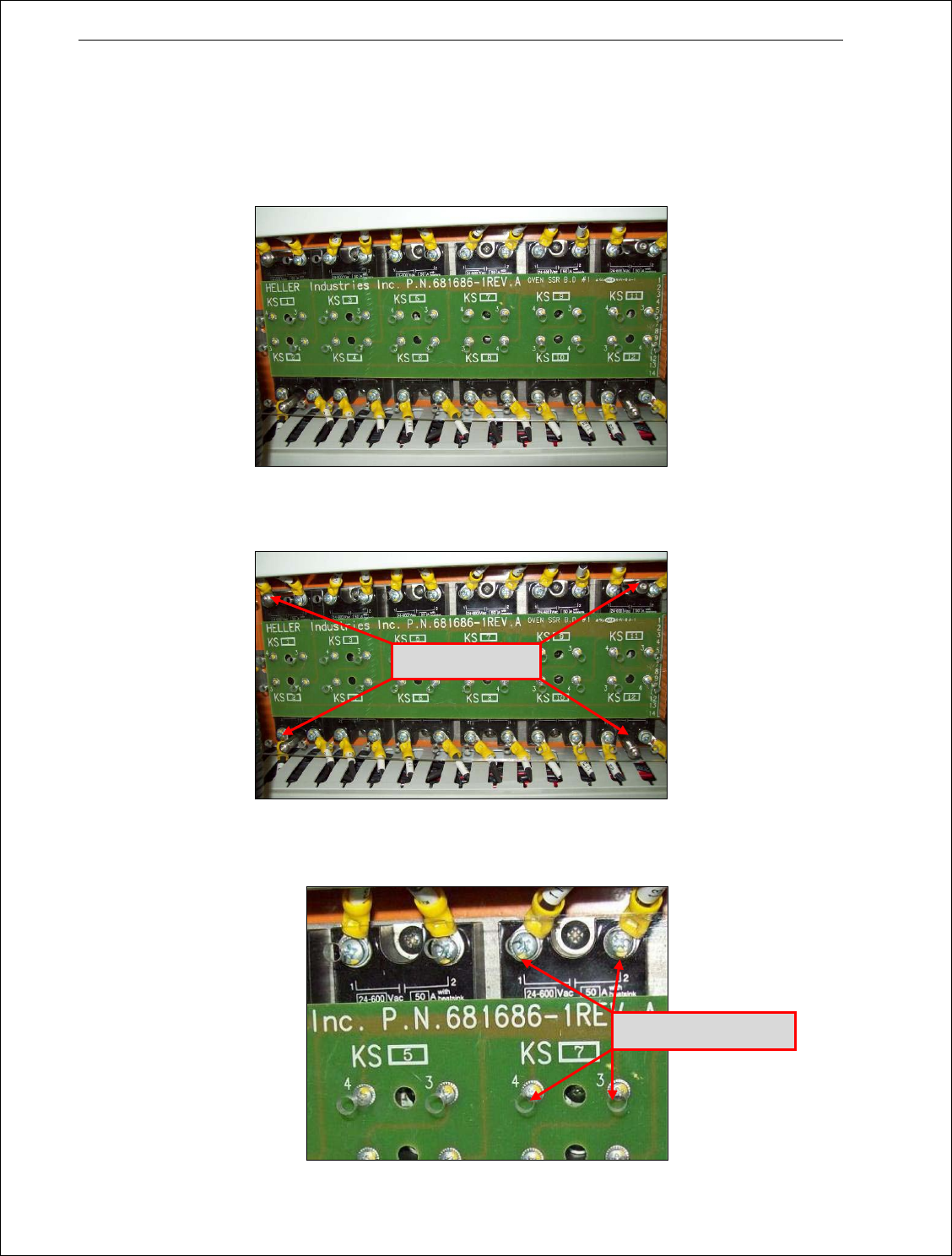

VI．更换 SSR（固态继电器）
1、 参考“介绍”-“安全防范”中第 II.11 节“锁定/标定程序”。
2、 找到回流炉的固态继电器板。
3、 拆下塑料罩壳上的四个平圆头螺钉，取下塑料罩壳。
4、 找到问题加热区对应的固态继电器。拆下将固态继电器固定在继电器板上的四个螺钉，并
拆下加热丝电线。（这些也是固态继电器的接线端子，标号 1、2、3 和 4）
四个圆头螺钉
四个
SSR
接线端子
143

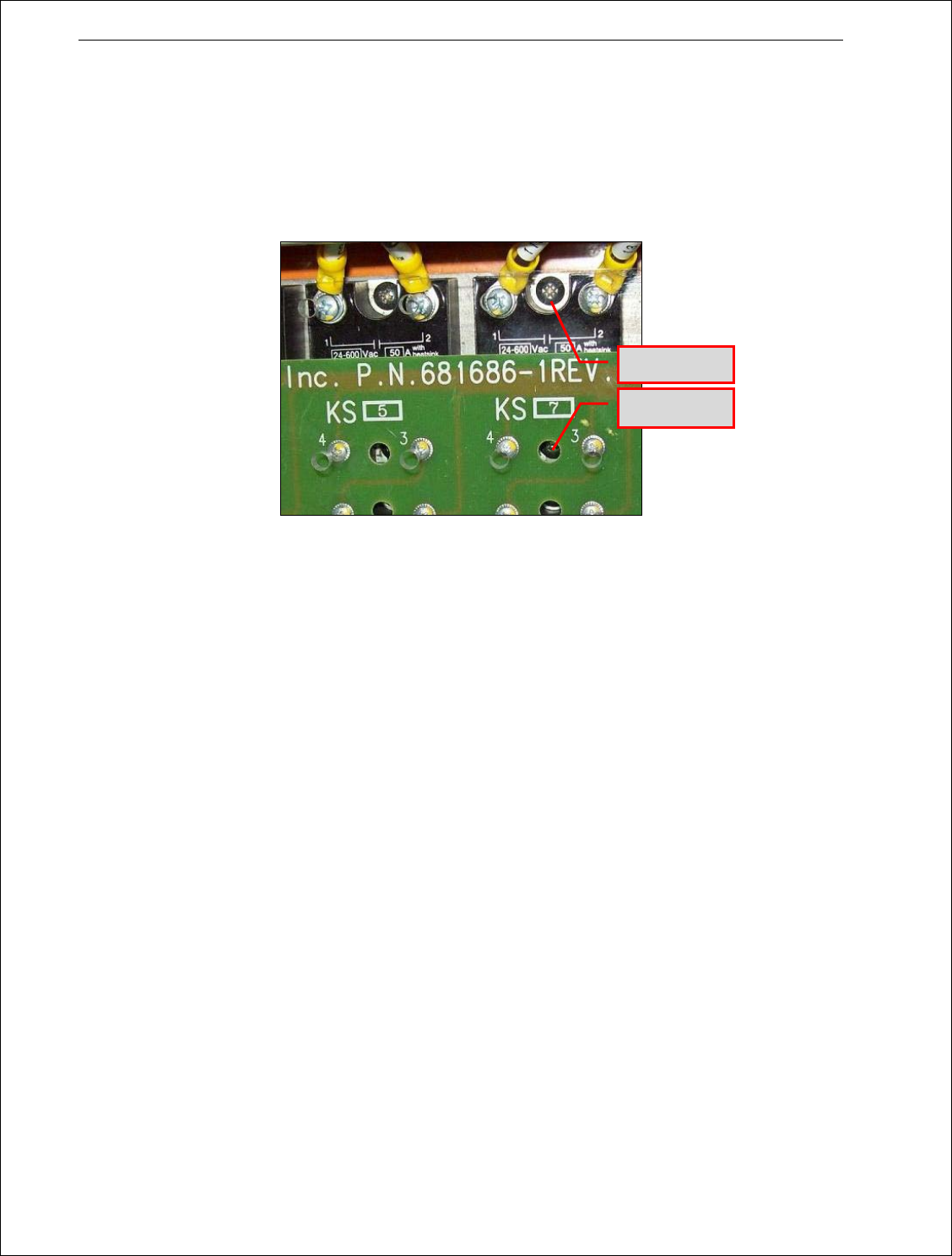

5、 松开 PCB 板后面的两个固定 SSR 的螺钉，根据固态继电器的位置，将其向上或向下滑动
取出。
反向重复以上步骤，安装新的固态继电器，确认端子 3 和 4 安装在固态继电器板上。检查 SSR
背面的散热板衬垫，如果散热板衬垫不在了，可以使用白色导热硅脂涂覆在 SSR 背面以提升散热
能力
VII．更换热电偶
1、 打开炉膛，更换顶部热电偶，或参照“维护程序”第 II 节更换底部热电偶。
2、 参见“介绍”-“安全防范”中第 II.11 节“锁定/标定程序”。
3、 拆下由四个 M5 x 0.8 x 10mm 的外六角螺丝固定的端部护栅。
拆除此螺钉
松开此螺钉
