24
上图仅为示例,根据每个回流炉的选项不同，操作界面上的信息、参数和控制器将不同。
1.）每个加热区的温度控制将显示设定点（SP）和实际温度值（PV）。点击温度区（SP）文本框，
然后键入新的设定值，可以对设定点进行修改。用户可在操作（O
perate）模式中编辑设定点。
在操作（O
perate）模式中持续监控和更新实际值（PV）。
2.）屏幕顶部的说明框显示当前选择的区域。
3.）可以修改输送带的速度：点击输送带（SP）文本框，并键入速度值（单位：距离/时 间 ）。
4.）指示灯动画跟踪回流炉的状态。红灯表示回流炉当前处于报警状态。黄灯表示报警状态或者回
流炉处于启动序列。绿灯表示回流炉处于就绪状态，可以接受电路板。
5.）点击（SP）文本框，键入新的宽度值（单位：长度），可以修改导轨宽度（仅适用于计算机控
制的可调节系统）。实际位置显示于（PV）文本框中。
6.）输入 0 至 100％的数字，可以调节冷却风机的速度（如果已配备）。对于 smart fan 控制冷却区风
机设为 65%至 100%之间，对于变频器控制冷却区风机速度设为 0-100%。
7.）当电路板经过进板传感器时，显示其动画，以实现在回流炉中的板跟踪监控（如果已配备）。
8.）通过点击操作界面上标有“氮气”字样的触发开关，可以打开或关闭回流炉的氮气供应。
9.）落板选项将允许检测在回流工艺过程中，电路板是否会从输送机构上坠落，并发出警告信号，
这样操作人员可以采取纠正措施。
10.） 在载入特定程序后，板计数选项允许计算机显示回流炉处理的电路板数量的计数。当电路板进
入回流炉时，激活入口处传感器，计数一块板“进入”。当板离开回流炉时，激活回流炉出口处
传感器，计数一块板“已处理”。该功能可以用于统计已处理的板数量。
11.） “中心板支撑升降”按钮将允许 CBS（中心板支撑）的垂直运动（如果已配备）。
12.） 计算机控制轨道选项（如果已配备）将允许轨道的水平调节，只要输入所需轨道宽度距离值即
可。

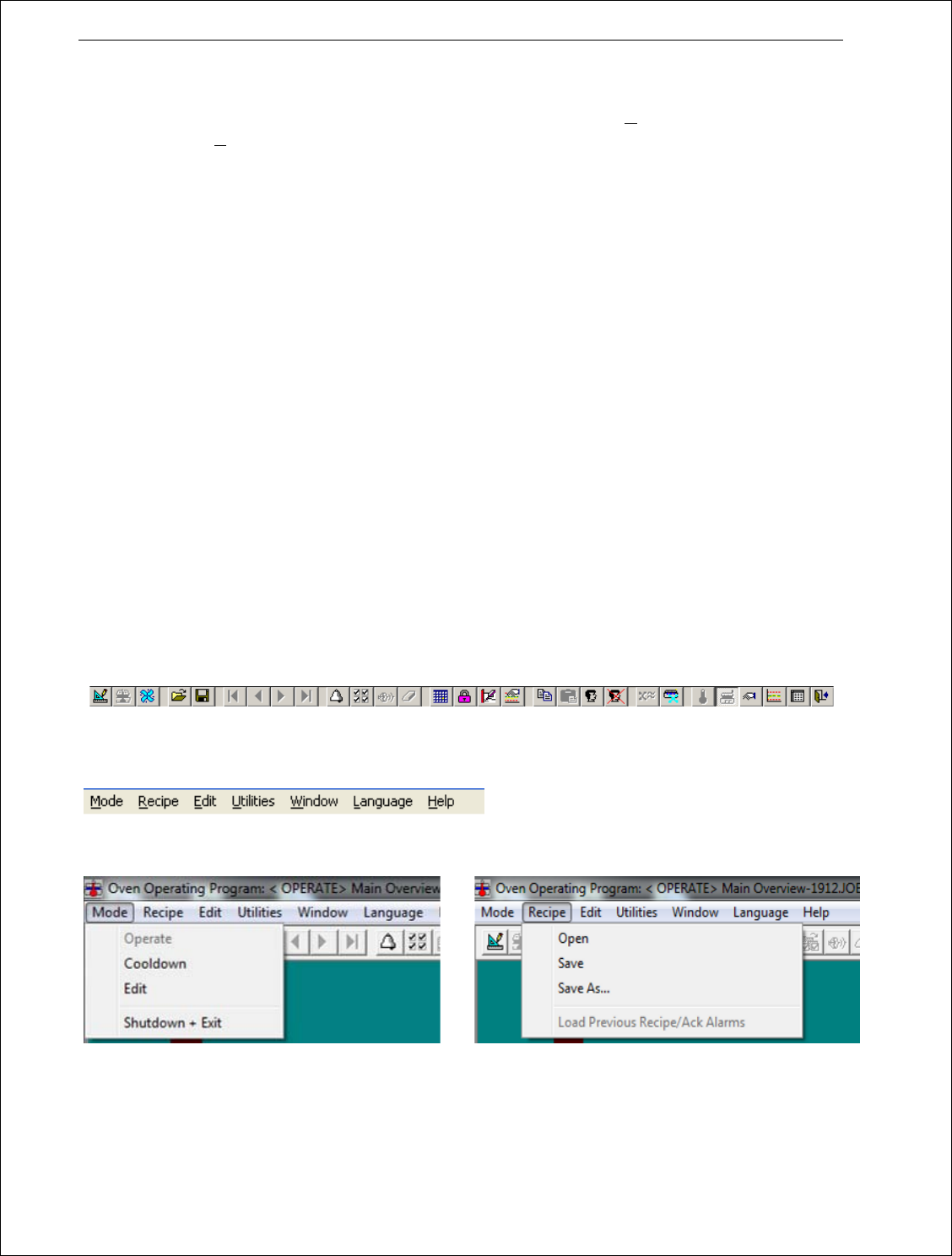

C. 选择屏幕和功能
主工具栏（参见
图
5）显示了用于不同屏幕和功能按钮的图标。通过点击图标，可以显示相应的屏幕
或激活相应的功能按钮。将鼠标箭头放在图标上面，不要点击鼠标按钮，将显示所选图标的功能说明。
图
5
点击菜单栏时，将显示下拉式菜单以及图标和对应的功能（参见
图
6A
至
6G）。
图
6A
图
6B
图
6C
25

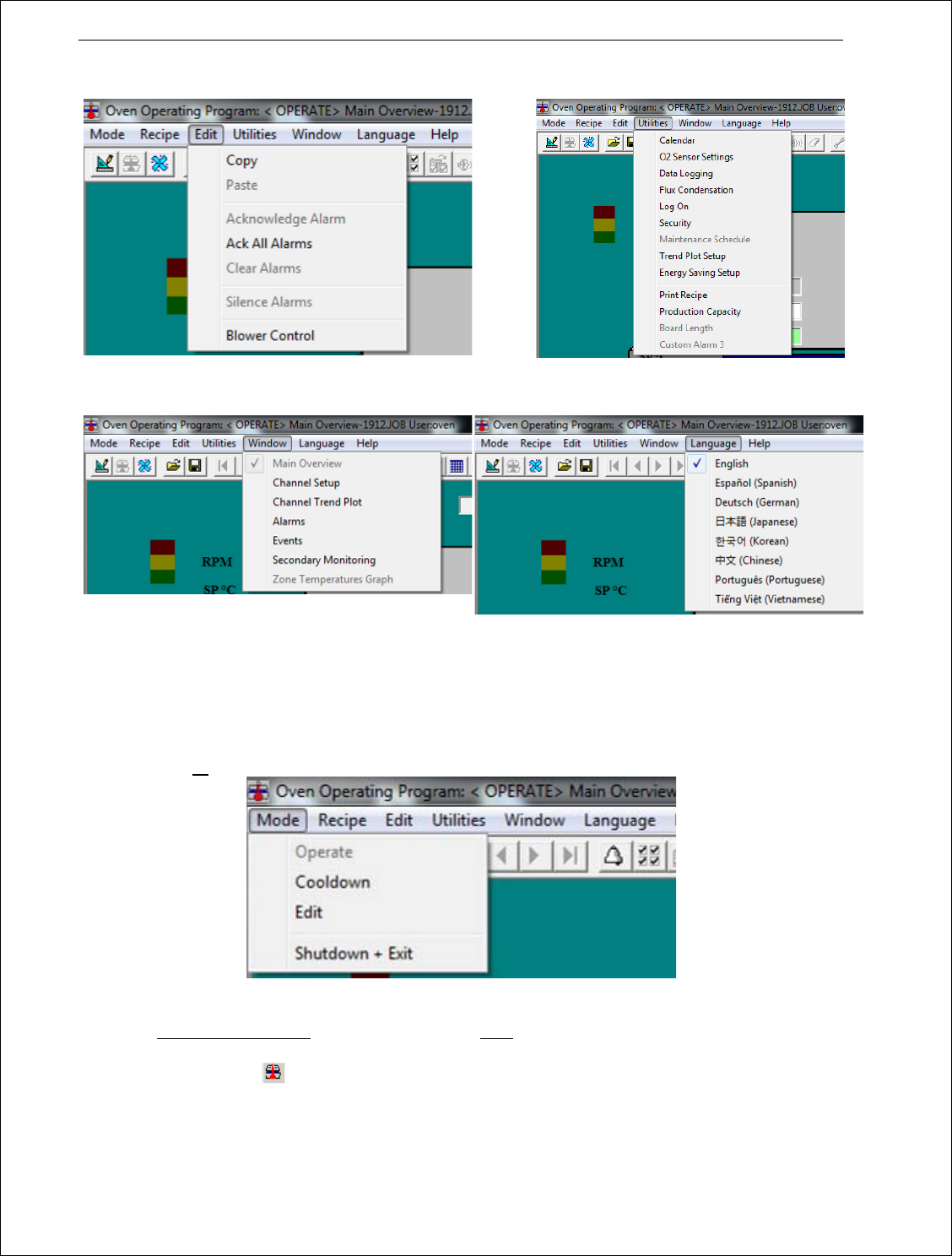

图
6D
图
6E
6F
图
6G
这两种选择屏幕和功能的方式均产生相同的效果，使用哪种方式取决于用户的喜好。
1. 模式（M
ode）
图
7
a、 操作（Operate）模式将允许软件通过以太网端口与温度控制板 HC2 进行通讯。软件将持续监
视和控制所有数字输入输出（I/O），以及所有温度和输送带/轨道控制区。点击主工具栏上的
“操作”图标 ，或从菜单栏选择“模式”然后选择“操作”，将提示您打开已有文件。（参
见
图
8）。要打开已有文件，单击程序名，点击“打开”或按回车键；或双击程序名。将出现
操作界面，软件将监控回流炉。
26

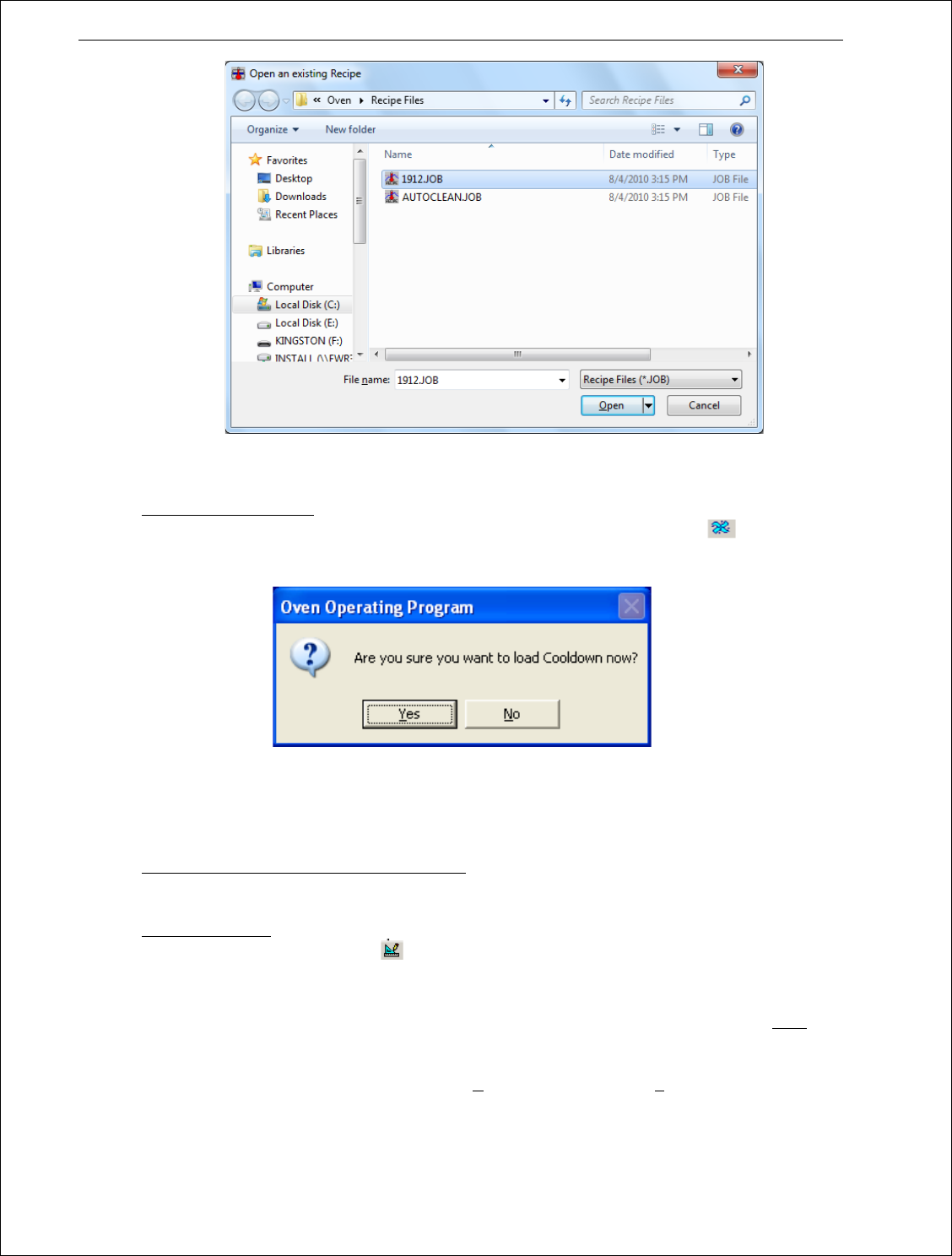

图
8
b、 冷却（Cooldown）模式
将有序地终止回流炉处理：断开加热丝的电源，同时保持输送带和吹风
马达工作，直至所有温度控制区低于 95℃。点击主工具栏上的“冷却”图标 ，或从菜单栏
选择“模式”，然后选择“冷却”，然后确认载入冷却模式（参见
图
9）。
图
9
点击“是”（Yes）将载入冷却模式，点击“否”（No）将返回前一个屏幕。载入冷却模式后，用
户可以保持所示屏幕，在稍后重新载入另一个程序，或退出到桌面。如果出现回流报警的情况，
也将进入冷却模式。按照 1.d 节概括的程序退出。要载入另一个程序，用户必须处于操作模式，
用户无法从冷却模式下的操作界面载入程序
。点击主工具栏上的“操作”图标，或从菜单栏点
击“模式”，然后选择“操作”。按照 1.a 节概括的步骤载入程序（参见
图
8）。
c、 编辑（Edit）模式允许操作人员在离线时或回流炉由其它程序控制时，生成或修改程序。
点击主工具栏上的“编辑”图标 ；或从菜单栏选择“模式”，然后选择“编辑”，将提示您填
写密码。输入用户名和密码。
要打开已有文件：输入已有文件名，点击“打开”或按回车键；单击程序名，点击“打开”或
按回车键；或双击程序名。
如果回流炉当前正在工作，同时用户在编辑已有文件，则不能打开
正在控制回流炉的文件。
程序文件编辑完毕后，点击菜单栏“程序”（ Recipe），点击“保存”（Save）以相同文件名保存
文件；如果程序采用不同文件名，则点击“另存为…”，输入文件名，点击“另存为”或按回车
键（参见
图
10）。
