第 3 章 消耗品的更换 第 3 部 CP- 733 E/74 3ME/743 E 机械手册 3-3-2 Edition 2. 0 3.2 3.2 3.2 3.2 吸嘴荧光贴纸的更换 吸嘴荧光贴纸的更换 吸嘴荧光贴纸的更换 吸嘴荧光贴纸的更换 要 要 要 要 点 点 点 点 吸嘴荧光贴纸弄脏后， 会频繁出现影像处理错误， 此时请更换吸嘴荧 光贴纸。 方 方 方 方 法 法 法 法 1. 执行更换前请先洗手。 2. 使用切刀，把旧的荧光 …
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-1 CP-733E/743ME/743E 机械手册
3
33
3.
..
. 消耗品的更换
消耗品的更换消耗品的更换
消耗品的更换
3.1
3.13.1
3.1 吸嘴的更换
吸嘴的更换吸嘴的更换
吸嘴的更换
要
要要
要
点
点点
点
当吸嘴弯曲、变形、堵塞时，会漏吸元件，请更换吸嘴。拆下吸嘴时请注意不要丢失吸嘴里
面的弹簧。
方
方方
方
法
法法
法
警
警警
警
告
告告
告
作业前请切断主电源。
作业前请切断主电源。作业前请切断主电源。
作业前请切断主电源。

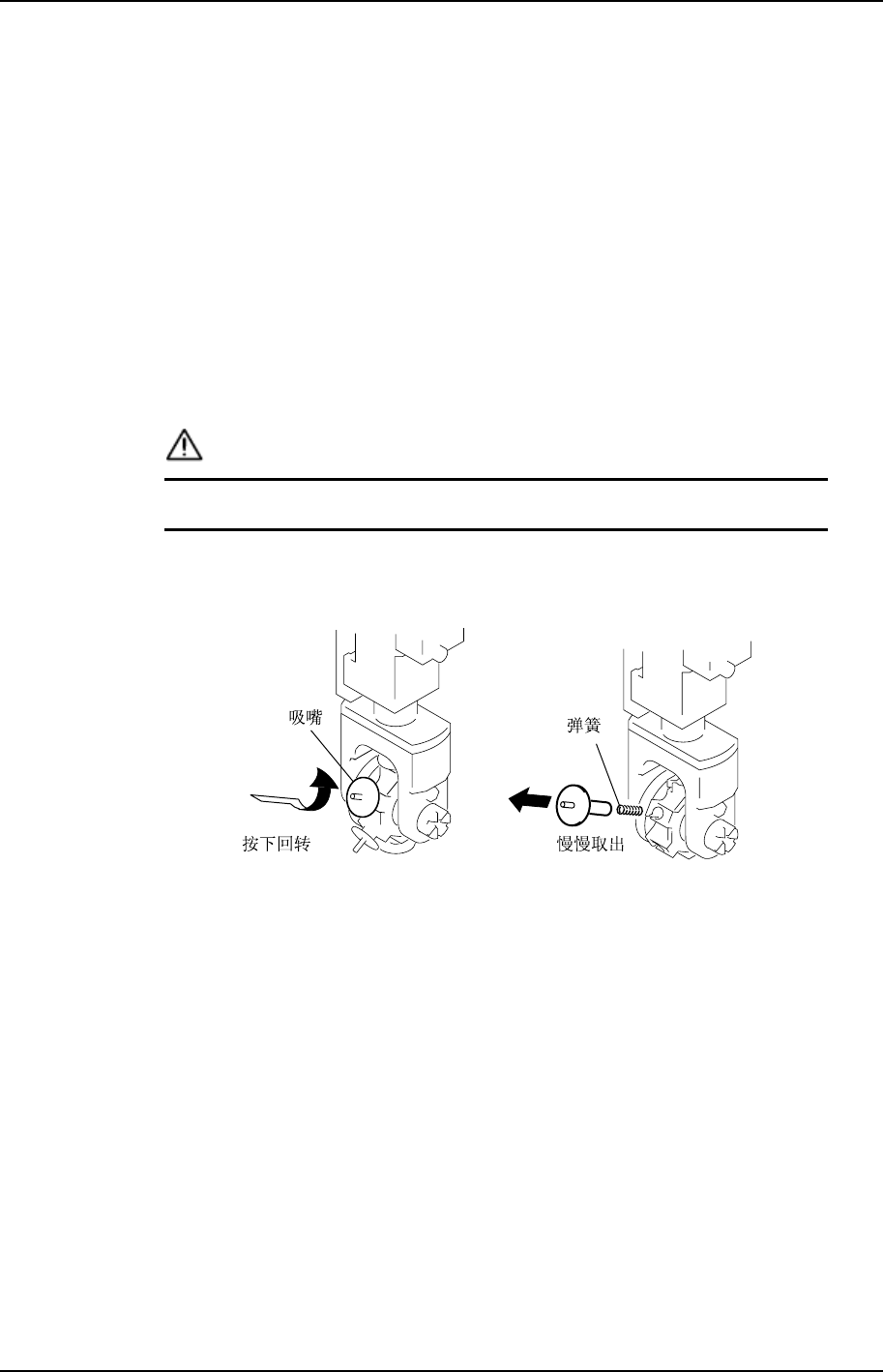

1. 按照下图的要领拆下吸嘴，同时取出弹簧。
C7SM3050S
注意
注意注意
注意)
))
)
1.
1.1.
1. 拆下吸嘴时，中间的弹簧有可能飞出来，请注意不要丢失弹簧。并请确认吸嘴头里面没
拆下吸嘴时，中间的弹簧有可能飞出来，请注意不要丢失弹簧。并请确认吸嘴头里面没拆下吸嘴时，中间的弹簧有可能飞出来，请注意不要丢失弹簧。并请确认吸嘴头里面没
拆下吸嘴时，中间的弹簧有可能飞出来，请注意不要丢失弹簧。并请确认吸嘴头里面没
有弹簧残留。
有弹簧残留。有弹簧残留。
有弹簧残留。
2.
2.2.
2. 拆卸时，请不要抓住吸嘴的头部。否则有可能使吸嘴弯曲。
拆卸时，请不要抓住吸嘴的头部。否则有可能使吸嘴弯曲。拆卸时，请不要抓住吸嘴的头部。否则有可能使吸嘴弯曲。
拆卸时，请不要抓住吸嘴的头部。否则有可能使吸嘴弯曲。
2. 按照与拆下时相反的顺序，在吸嘴头上装上新的吸嘴。
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-2 Edition 2.0
3.2
3.23.2
3.2 吸嘴荧光贴纸的更换
吸嘴荧光贴纸的更换吸嘴荧光贴纸的更换
吸嘴荧光贴纸的更换
要
要要
要
点
点点
点
吸嘴荧光贴纸弄脏后，会频繁出现影像处理错误，此时请更换吸嘴荧光贴纸。
方
方方
方
法
法法
法
1. 执行更换前请先洗手。
2. 使用切刀，把旧的荧光贴纸从吸嘴的圆盘部剥下来。
3. 用擦布擦去粘留在吸嘴圆盘部上的荧光贴纸残留物。
4. 确认一下新的荧光贴纸有无弄脏弄破。
5. 把荧光贴纸从面纸上撕下，将吸嘴从涂有荧光的一面向外押穿通过。
注意
注意注意
注意)
))
) 如果从贴纸反面的粘着侧押穿的话，将会损伤通过孔周围部分的荧光层。
如果从贴纸反面的粘着侧押穿的话，将会损伤通过孔周围部分的荧光层。如果从贴纸反面的粘着侧押穿的话，将会损伤通过孔周围部分的荧光层。
如果从贴纸反面的粘着侧押穿的话，将会损伤通过孔周围部分的荧光层。
6. 对准吸嘴的中心和荧光贴纸的中心，在治具上按下。这时请确认吸嘴和荧光贴纸之间
没有空隙。
(DCPJ0460)
(ADCPJ8240)
C7SM3051S
备注
备注备注
备注)
))
) 请使荧光贴纸在吸嘴的根部和吸嘴完全粘合。
请使荧光贴纸在吸嘴的根部和吸嘴完全粘合。请使荧光贴纸在吸嘴的根部和吸嘴完全粘合。
请使荧光贴纸在吸嘴的根部和吸嘴完全粘合。
C7SM3028S
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-3 CP-733E/743ME/743E 机械手册
7. 请用切刀切掉从吸嘴圆盘部露出来的荧光贴纸。
8. 请擦拭掉粘在吸嘴上的荧光贴纸的胶水。
吸嘴的图号和荧光贴纸的图号
吸嘴的图号和荧光贴纸的图号吸嘴的图号和荧光贴纸的图号
吸嘴的图号和荧光贴纸的图号
Melf
Assy
0.4 ( R08-004 )
0.4 ( R08-004 )
Short
0.7 ( R08-007 )
1.0 ( R08-010 )
1.3 ( R08-013 )
1.8 ( R16-018 )
2.5 ( R16-025 )
3.7 ( R16-037 )
5.0 ( R16-050 )
1.3 ( M08-013 )
2.5 ( M16-025 )
1.8 ( S16-018 )
2.5 ( S16-025 )
3.7 ( S16-037 )
5.0 ( S16-050 )
1.8 ( B16-018 )
2.5 ( B16-025 )
3.7 ( B16-037 )
ADCPH751*
ADCPH769*
ADCPH752*
ADCPH753*
ADCPH754*
ADCPH955*
ADCPH956*
ADCPH957*
ADCPH958*
ADCPH770*
ADCPH971*
ADCPH959*
ADCPH961*
ADCPH963*
ADCPH965*
ADCPH960*
ADCPH962*
ADCPH964*
ADCPH966*
ADCPH968*
8
8
8
8
8
16
16
16
16
8
16
16
16
16
16
16
16
16
16
21
DCPH851*
DCPH851*
DCPH852*
DCPH853*
DCPH854*
DCPH855*
WPH820*
WPH821*
DCPH856*
DCPH854*
WPH820*
DCPH857*
DCPH858*
DCPH859*
DCPH860*
DCPH881*
DCPH882*
DCPH883*
DCPH884*
DCPH885*
5.0 ( B16-050 )
5.0 ( B21-050 )
T050S
