第 3 章 消耗品的更换 第 3 部 CP- 733 E/74 3ME/743 E 机械手册 3-3-10 Edition 2. 0 3.7 3.7 3.7 3.7 真空泵用皮带的 更换 真空泵用皮带的更 换 真空泵用皮带的更换 真空泵用皮带的更 换 要 要 要 要 点 点 点 点 请在皮带断裂和损伤时 更换皮带。 方 方 方 方 法 法 法 法 警 警 警 警 告 告 告 告 作业前切断主 电源。 作业前切断主 电源。 作业前切断主 …
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-9 CP-733E/743ME/743E 机械手册
3.6
3.63.6
3.6
真空泵用过滤器芯的更换
真空泵用过滤器芯的更换真空泵用过滤器芯的更换
真空泵用过滤器芯的更换
要
要要
要
点
点点
点
被泵吸入的空气有必要进行过滤。过滤器芯过脏或者被蒸汽或油等弄潮湿时，请更换过滤器
芯。
方
方方
方
法
法法
法
警
警警
警
告
告告
告
作业前切断主电源。
作业前切断主电源。作业前切断主电源。
作业前切断主电源。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
拧松过滤器外壳支架后，把过滤器的外壳向下方拔出，然后更换过滤器芯。
C7SM3054S
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-10 Edition 2.0
3.7
3.73.7
3.7
真空泵用皮带的更换
真空泵用皮带的更换真空泵用皮带的更换
真空泵用皮带的更换
要
要要
要
点
点点
点
请在皮带断裂和损伤时更换皮带。
方
方方
方
法
法法
法
警
警警
警
告
告告
告
作业前切断主电源。
作业前切断主电源。作业前切断主电源。
作业前切断主电源。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。

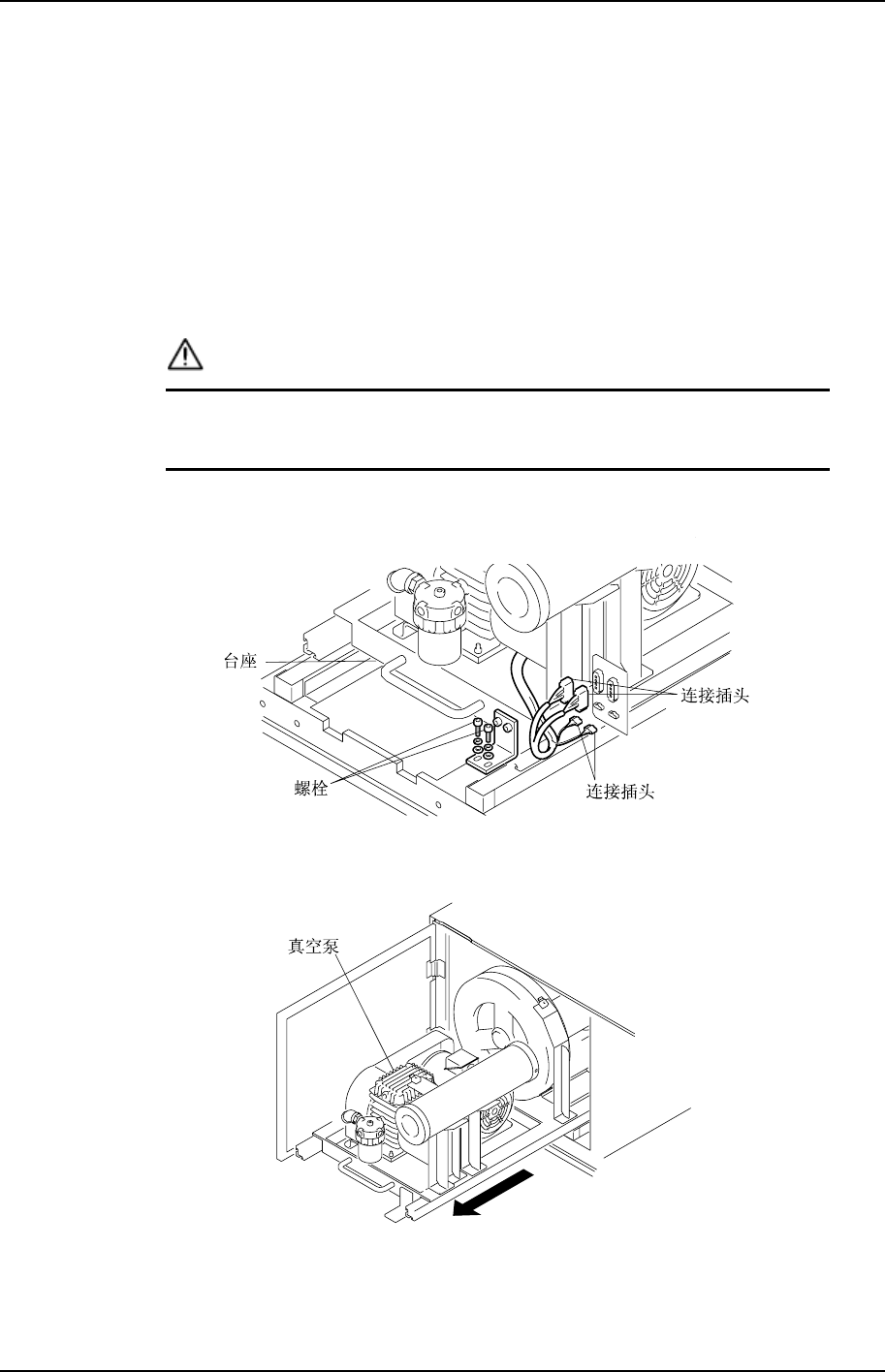

1. 拆下固定住真空泵台座的螺拴，拔下导线的连接插头。
C7SM3055S
2. 把真空泵从台座上拉出来。
C7SM3056S
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-11 CP-733E/743ME/743E 机械手册
3. 打开皮带防护罩。
C7SM3057S
4. 取下马达皮带轮，交换皮带。
C7SM3063S
5. 确认已交换完的皮带的张力，如果张力值不在规定范围内时，以 0.1mm 程度渐渐地
偏移马达，调整 L 的尺寸。
20 - 26 b
C7SM3064S
L
1.8 mm
1.8 mm
0.50 - 0.60 kg
1.8 mm
0.38 - 0.46 kg
*
* :
GATES
28 - 34 b
