CP-7系列机械手册.pdf - 第155页
第 第 第 第 4 4 4 4 部 部 部 部 调整 调整 调整 调整
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-32 Edition 2.0

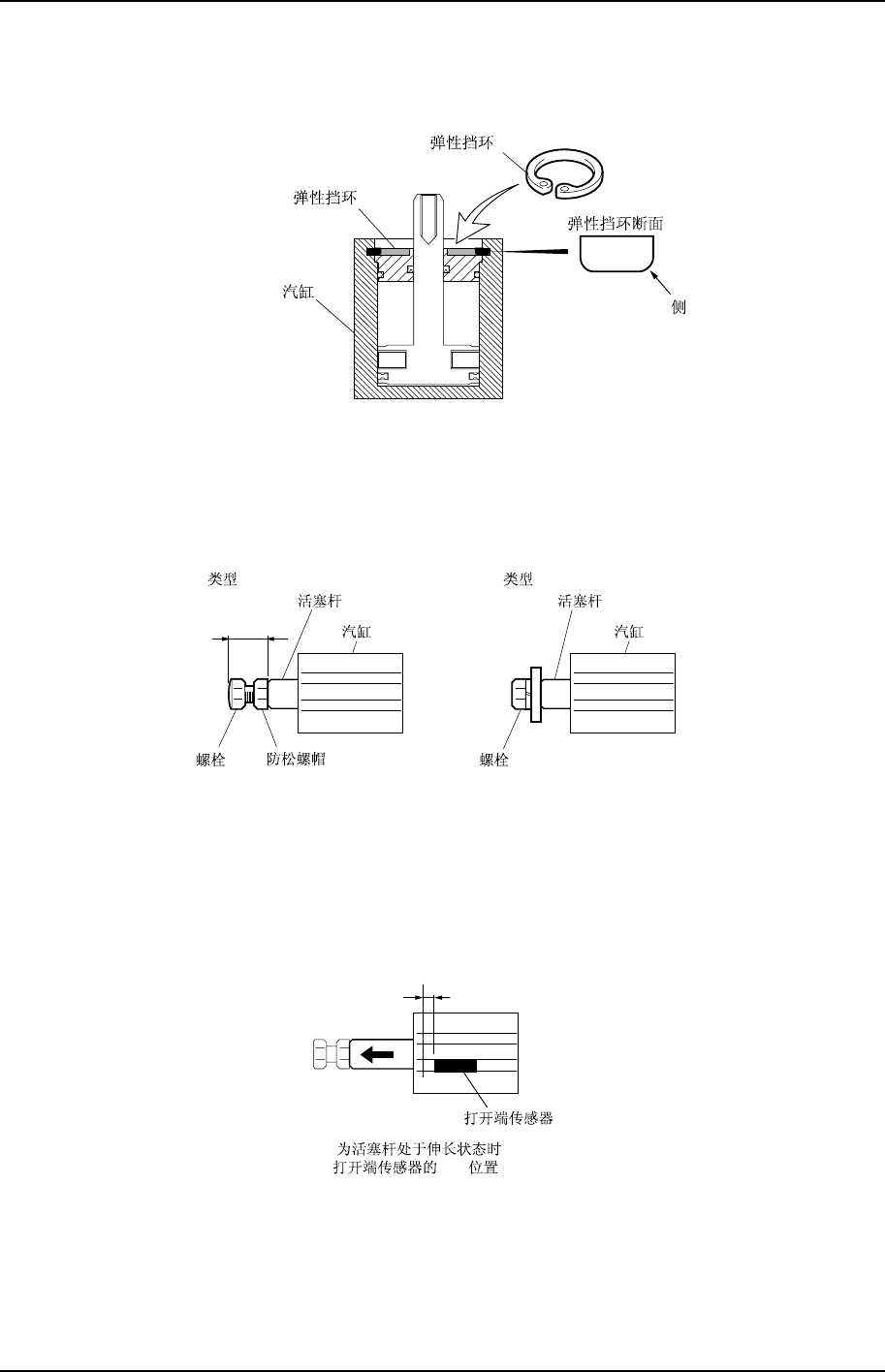

12. 使用弹性挡环钳，将弹性挡环安装到汽缸上。
注意
注意注意
注意)
))
) 在安装弹性挡环时，请将有圆角的面朝下安装。
在安装弹性挡环时，请将有圆角的面朝下安装。在安装弹性挡环时，请将有圆角的面朝下安装。
在安装弹性挡环时，请将有圆角的面朝下安装。
R
C7SM3121S
13. 对于搬运爪开闭用的 A 类型汽缸，请调整从活塞杆前端到螺栓头部的尺寸并用防松螺
帽固定。
对于搬运爪开闭用的 B 类型汽缸，请用螺栓将连接用的托架固定在活塞杆的前端。
14. 将打开端的传感器预安装到汽缸上。
15. 使活塞杆处于伸长状态，将打开端的传感器从汽缸底部向前部移动直到打开端的传感
器处于[ON]位置。
16. 从打开端的传感器的[ON]位置向底部返回 0.5mm 并用螺杆固定。
a
a
[ON]
0.5 mm
C7SM3123S
17. 将空气管(2 本)与汽缸相连接。
18. 将汽缸固定到搬运爪部的托架上。
19. 接上气源投入口的气源管，并将阀杆打开至最大。
9 mm
C7SM3122S
A B
第
第第
第 4
44
4 部
部部
部
调整
调整调整
调整
第 4 部 第 1 章 站的各部
Edition 2.0 4-1-1 CP-733E/743ME/743E 机械手册
1
11
1.
..
. 站的各部
站的各部站的各部
站的各部
1.1
1.11.1
1.1 料带传送杆
料带传送杆料带传送杆
料带传送杆 (
( (
(第
第第
第 1
11
1 站
站站
站)
))
)
要
要要
要
点
点点
点

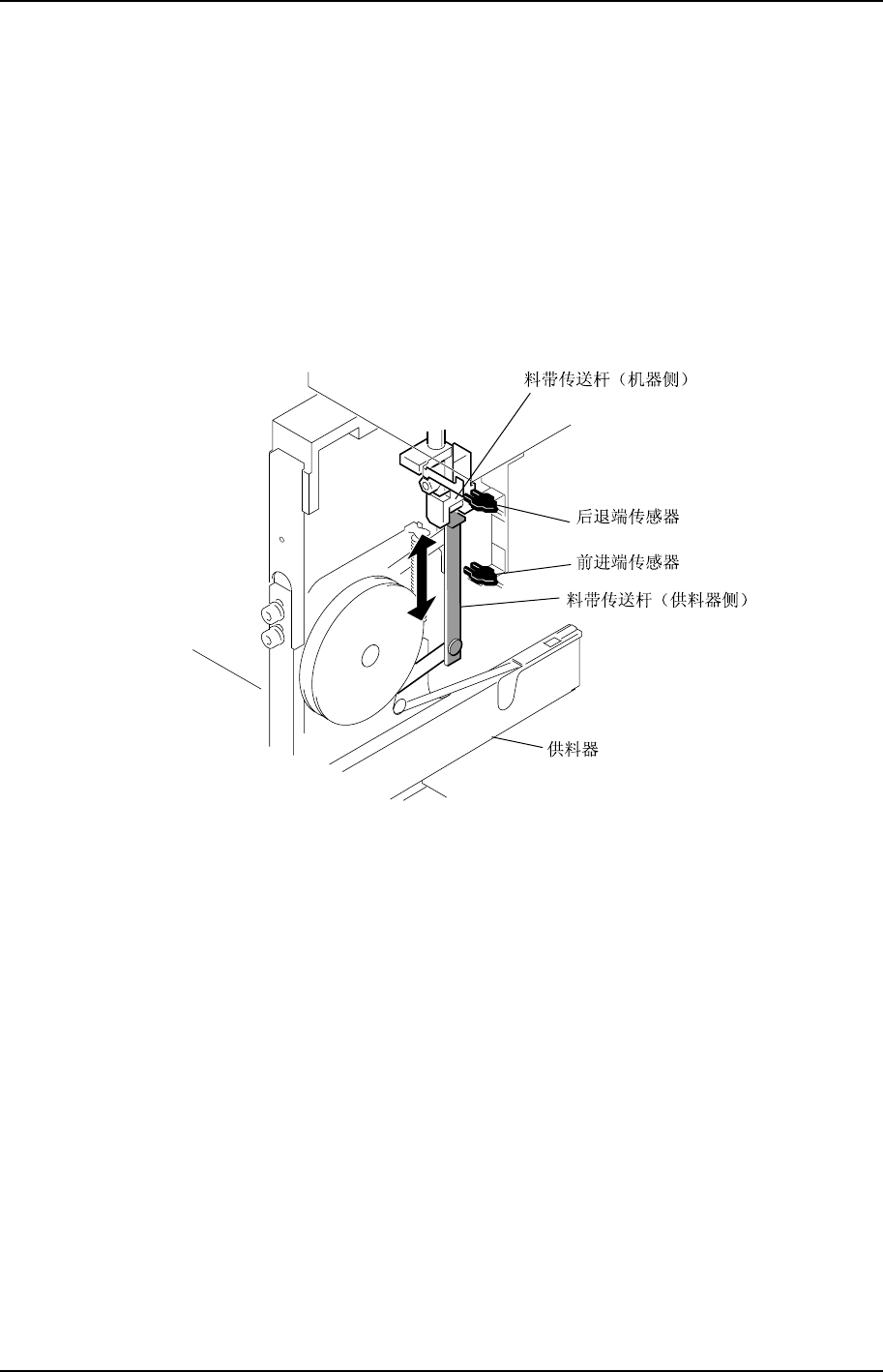

料带传送杆是一个能让安装在供料器上的元件料带前进的机构。通过料带传送杆的上下动作，
元件被送至吸件点。为了能检测料带传送杆的位置（前进端还是后退端），安装了 2 个传感
器。
C7SM4002S
