第 3 章 电源供给与变压器配线 第 6 部
CP-733E/743ME/743E 机械手册 6-3-2 Edition 2.0
变压器配线
变压器配线变压器配线
变压器配线

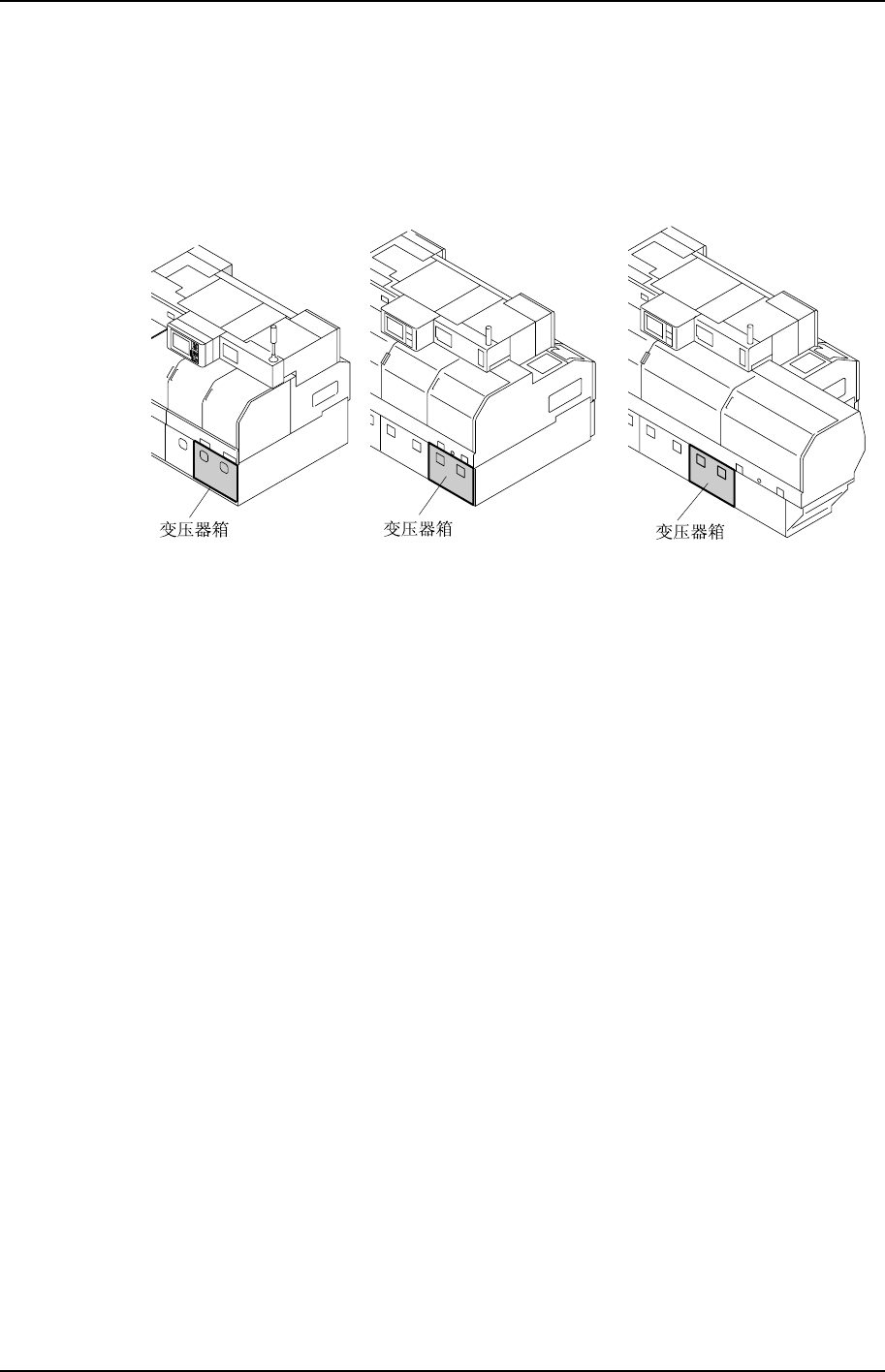

1. 请打开变压器箱的防护门。
<CP-743E>
C7SM5004S
<CP-733E> <CP-743ME>
2. 把变压器的一次侧配线正确无误地连接到相应的供给电压的端口上。
第 6 部第3 章 电源供给与变压器配线
Edition 2.0 6-3-3 CP-733E/743ME/743E 机械手册
3
33
3 相电源的连接确认
相电源的连接确认相电源的连接确认
相电源的连接确认
请按以下顺序来确认三相电源的连接是否正确。
1. 接通 200V 电源。
2. 使电源进入机器。
3. 按下“自动”按钮。
但是，绝对不要按启动按钮。按下自动按钮后，真空泵开始工作，请卸下软管，确认是否有
吸引力。如果有吸引力，说明接线正确，马达回转方向为正方向。
如果产生空气吹出时，切断电器电源，把在用户侧设置的三相电源的 U 相与 V 相进行更换，
连接后请再度确认。

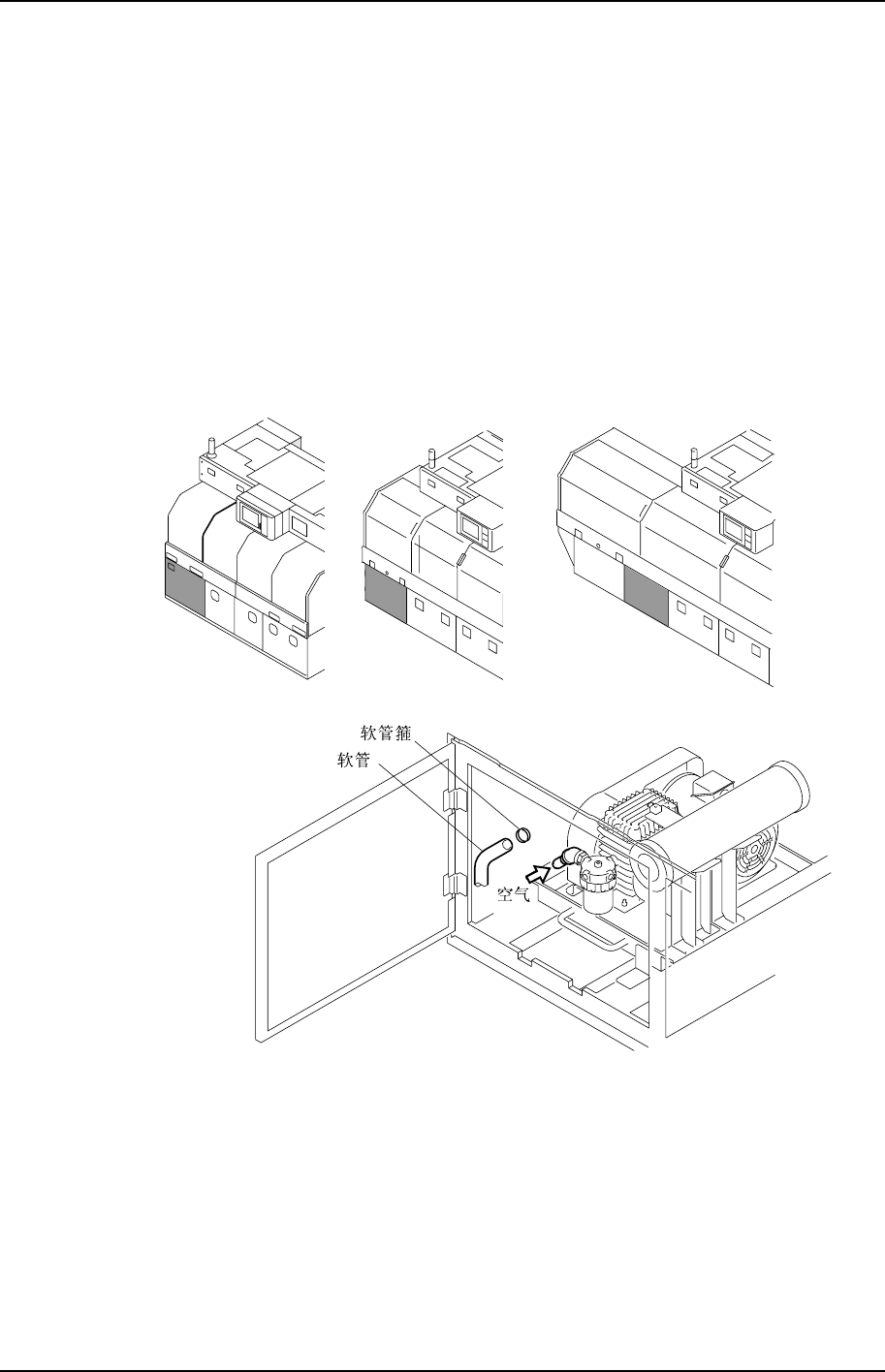

C7SM5005S
<CP-743E><CP-733E> <CP-743ME>
注意
注意注意
注意）
））
） 次连接软管时，为了防止空气泄漏，请把软管完全插入吸气口里，并用软管箍固定。
次连接软管时，为了防止空气泄漏，请把软管完全插入吸气口里，并用软管箍固定。次连接软管时，为了防止空气泄漏，请把软管完全插入吸气口里，并用软管箍固定。
次连接软管时，为了防止空气泄漏，请把软管完全插入吸气口里，并用软管箍固定。
