第 6 部第2 章 压缩空气的供应
Edition 2.0 6-2-1 CP-733E/743ME/743E 机械手册
2.
2.2.
2. 压缩空气的供应
压缩空气的供应压缩空气的供应
压缩空气的供应
要
要要
要
点
点点
点

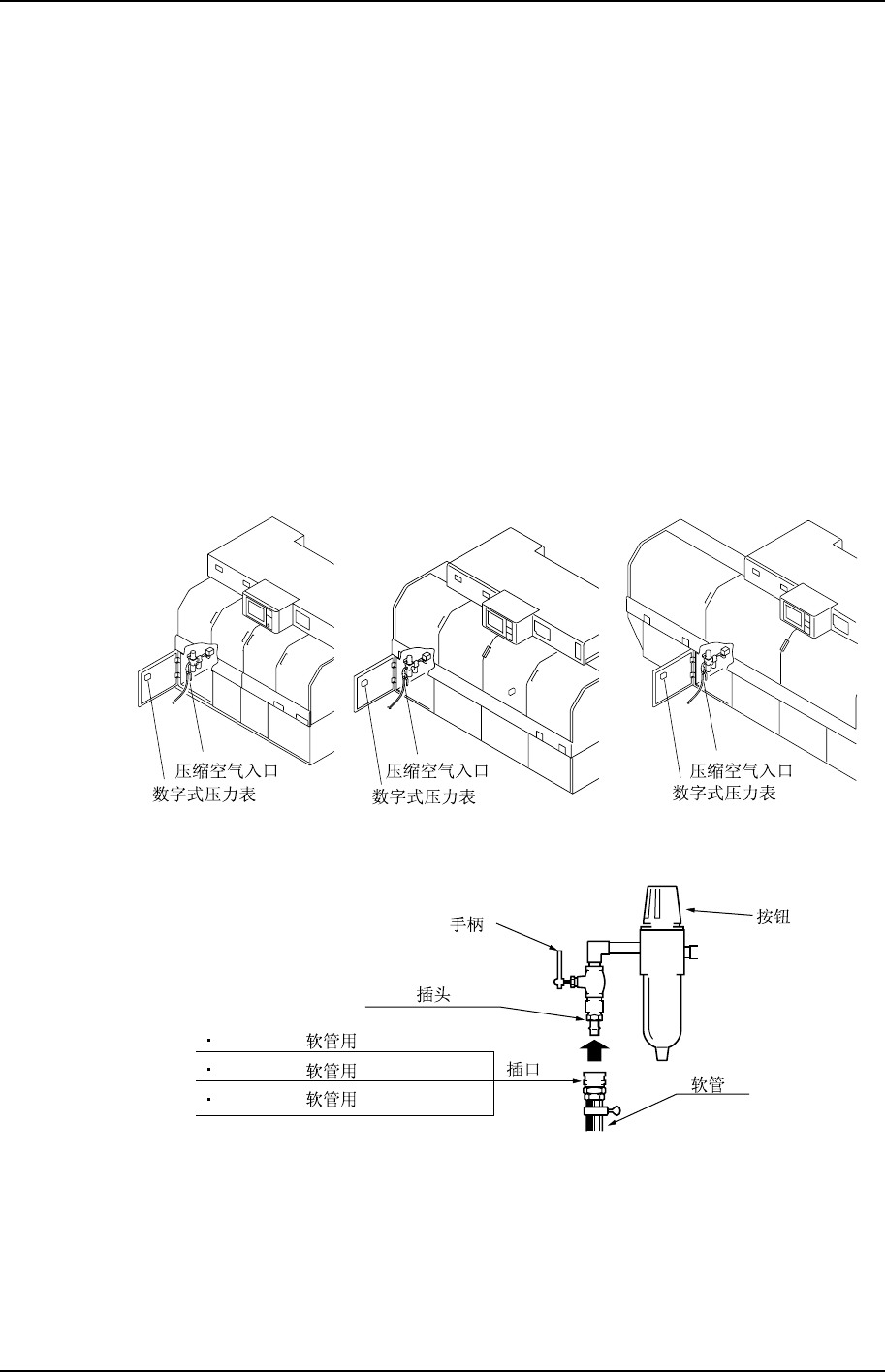

与外部供气软管连接，通过调节器调整到规定的空气压力。
方
方方
方
法
法法
法
1. 把软管插入机器的压缩空气入口。
2. 拉出空气过滤调节器的旋钮，解除锁定装置。
3. 旋转旋钮调整空气压力，使压力表指向 0.5Mpa（5kgf/cm
2
）
参考
参考参考
参考）
））
） 数字式压力表装在后部防护罩的表面上。
数字式压力表装在后部防护罩的表面上。数字式压力表装在后部防护罩的表面上。
数字式压力表装在后部防护罩的表面上。
4. 按下空气过滤调节器的旋钮加以锁定。
30SH (3/8" / for 3/8" hose)
20SH (1/4"
/ for 1/4" hose)
40SH (1/2"
/ for 1/2" hose)
0.5 MPa (5 kgf/cm )
2
20PM
C7SM5002S
<CP-733E> <CP-743ME> <CP-743E>
参考
参考参考
参考）
））
） 软管不属于机器附属品。
软管不属于机器附属品。软管不属于机器附属品。
软管不属于机器附属品。
