第 4 部 第 1 章 站的各部 Edition 2. 0 4-1-21 CP-733E/7 43ME/743E 机械手册 1.6.2 1.6.2 1.6.2 1.6.2 传感器放大器的调整 传感器放大器的调整 传感器放大器的调整 传感器放大器的调整 打开放大器的面板，进 行以下设定。 SET SUPER TURBO FINE SET 40ms 10ms OFF MODE D ON L ON C7SM4023S [SET] [MODE]…
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-20 Edition 2.0
D1,D2
D1,D2D1,D2
D1,D2 待机位置
待机位置待机位置
待机位置（向下方向检测）
（向下方向检测）（向下方向检测）
（向下方向检测）
中侧
中侧中侧
中侧
C7SM4052S
DCPJ0060
外侧
外侧外侧
外侧
C7SM4053S
DCPJ0070
第 4 部 第 1 章 站的各部
Edition 2.0 4-1-21 CP-733E/743ME/743E 机械手册
1.6.2
1.6.21.6.2
1.6.2 传感器放大器的调整
传感器放大器的调整传感器放大器的调整
传感器放大器的调整

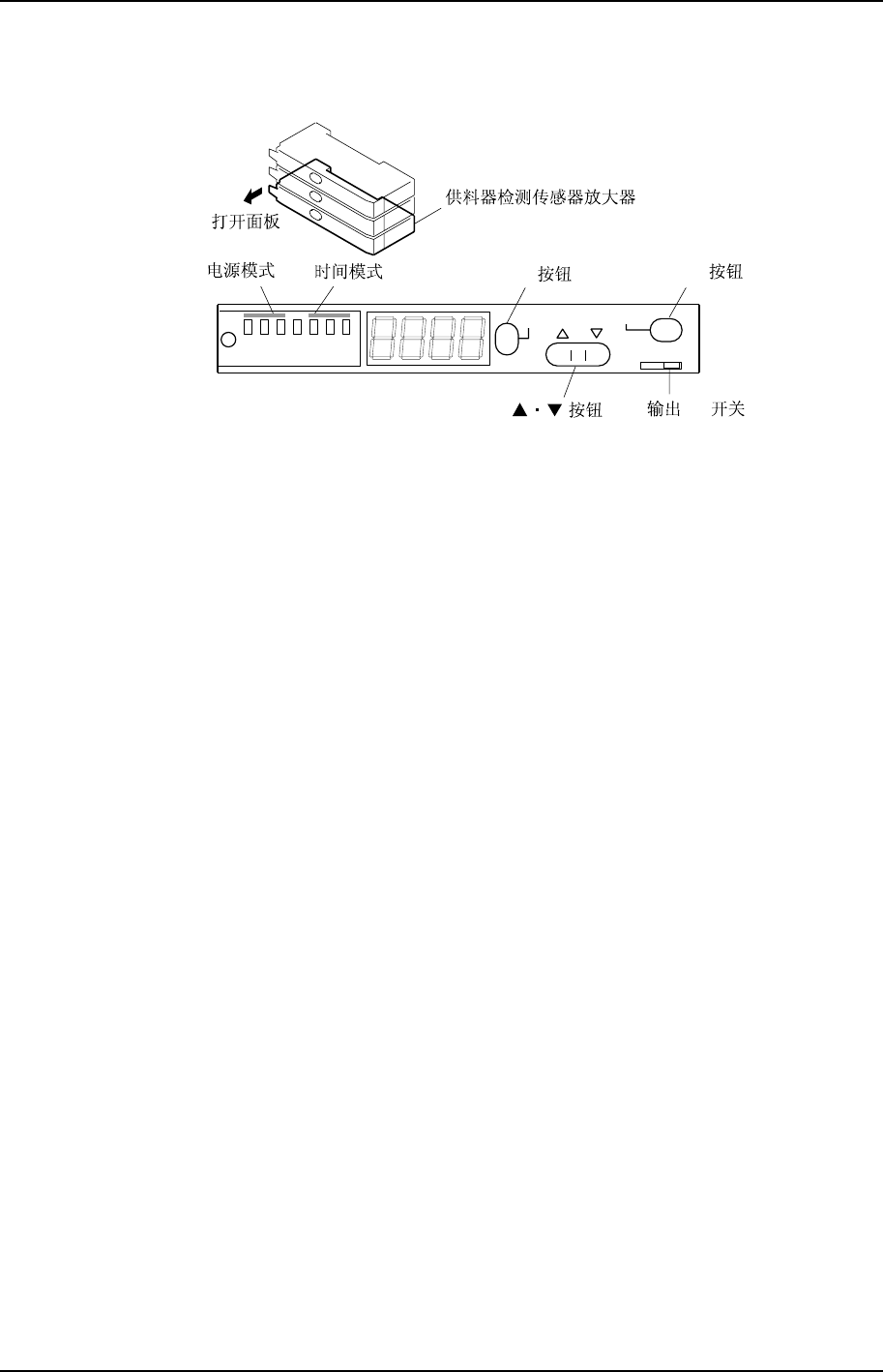

打开放大器的面板，进行以下设定。
SET
SUPER
TURBO
FINE
SET
40ms
10ms
OFF
MODE
D ON L ON
C7SM4023S
[SET]
[MODE]
[ ]
DIP
1. 确认输出 DIP 开关为“L ON”。
2. 将电源模式与时间模式按以下设定。
2-1 按住[MODE]按钮 3 秒以上，显示变为“turb”。
按[▲•▼]按钮，将电源模式选择到“SUPER”。
2-2 按下[MODE]按钮，使之显示为“dLy”。
按[▲•▼]按钮，将时间模式选择到“OFF”。
2-3 按下[MODE]按钮，回到原来的显示。
3. 选择光量显示。每次按下[MODE]按钮后，会循环显示出[光量]→[光量 HLD] →[百
分比] →[百分比 HLD] →[光量]。
确认每一处的传感器都在必需的最低光量以上。
•CP-733E
吸件位置：最低必需光量 1000digit（目标光量 2000digit）
待机位置：最低必需光量 200digit（目标光量 500digit）
•CP-743ME
吸件位置：最低必需光量 1000digit（目标光量 2000digit）
待机位置：最低必需光量 100digit（目标光量 300digit）
•CP-743E
吸件位置：最低必需光量 1000digit（目标光量 2000digit）
待机位置：最低必需光量 30digit（目标光量 100digit）
备注
备注备注
备注)
) )
) 光量接近
光量接近光量接近
光量接近“
““
“4095
40954095
4095”时，请交换传感器。
”时，请交换传感器。”时，请交换传感器。
”时，请交换传感器。
传感器的光量到达不到最低必需光量时，请确认以下项目。
a) 传感器托座的位置调整是否正确。
b) 传感器是否正确的安装在传感器托座上。
c) 光维前端与光维与放大器的连接部前端是否在同面, 如有必要，用切刀切去光
维前端。
d) 光维与放大器的连接部是否插入到放大器最里面。
e) 光维配管有无过度扭曲或破损。
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-22 Edition 2.0
4. 选择百分比显示。每次按下[MODE]按钮后，会循环显示出[光量]→[光量 HLD] →[百
分比] →[百分比 HLD] →[光量]。
5. 在传感器间没有遮光物的状态下，按[▲•▼]按钮，选择“200P”的显示。
备注
备注备注
备注)
))
) 显示为
显示为显示为
显示为“
““
“999P
999P999P
999P”的场合，无法进行
”的场合，无法进行”的场合，无法进行
”的场合，无法进行[
[[
[▲
▲▲
▲•
••
•▼
▼▼
▼]
]]
]按钮的操作。
按钮的操作。按钮的操作。
按钮的操作。两次按下
两次按下两次按下
两次按下[SET]
[SET][SET]
[SET]按钮后
按钮后按钮后
按钮后,
, ,
, 回到
回到回到
回到
“
““
“100P
100P100P
100P”开始设定。
”开始设定。”开始设定。
”开始设定。
