第 2 部第1 章 改变搬运轨道的宽度
Edition 2.0 2-1-1 CP-733E/743ME/743E 机械手册
1.
1.1.
1. 改变搬运轨道的宽度
改变搬运轨道的宽度改变搬运轨道的宽度
改变搬运轨道的宽度
要
要要
要
点
点点
点
改变搬运轨道的宽度时，需要将载入侧搬运轨道、贴装平台、送出侧搬运轨道连接起来同时
进行。为了使电路板移动以及电路板夹紧动作能够顺畅地进行，请正确地调整搬运轨道的宽
度。
方
方方
方
法
法法
法
注
注注
注
意
意意
意
为了不阻碍搬运轨道从属侧导轨的移动，请在确认贴装平台上的真空支撑
销的位置后，再转动调整手柄。
1. 通过指令操作把贴装平台和载入、送出侧搬运轨道连接起来。在触摸屏的主菜单上，
依次选择[轨道宽度]Æ[轨道宽度调整]Æ[宽度调整准备]键后，按下[启动]按钮。

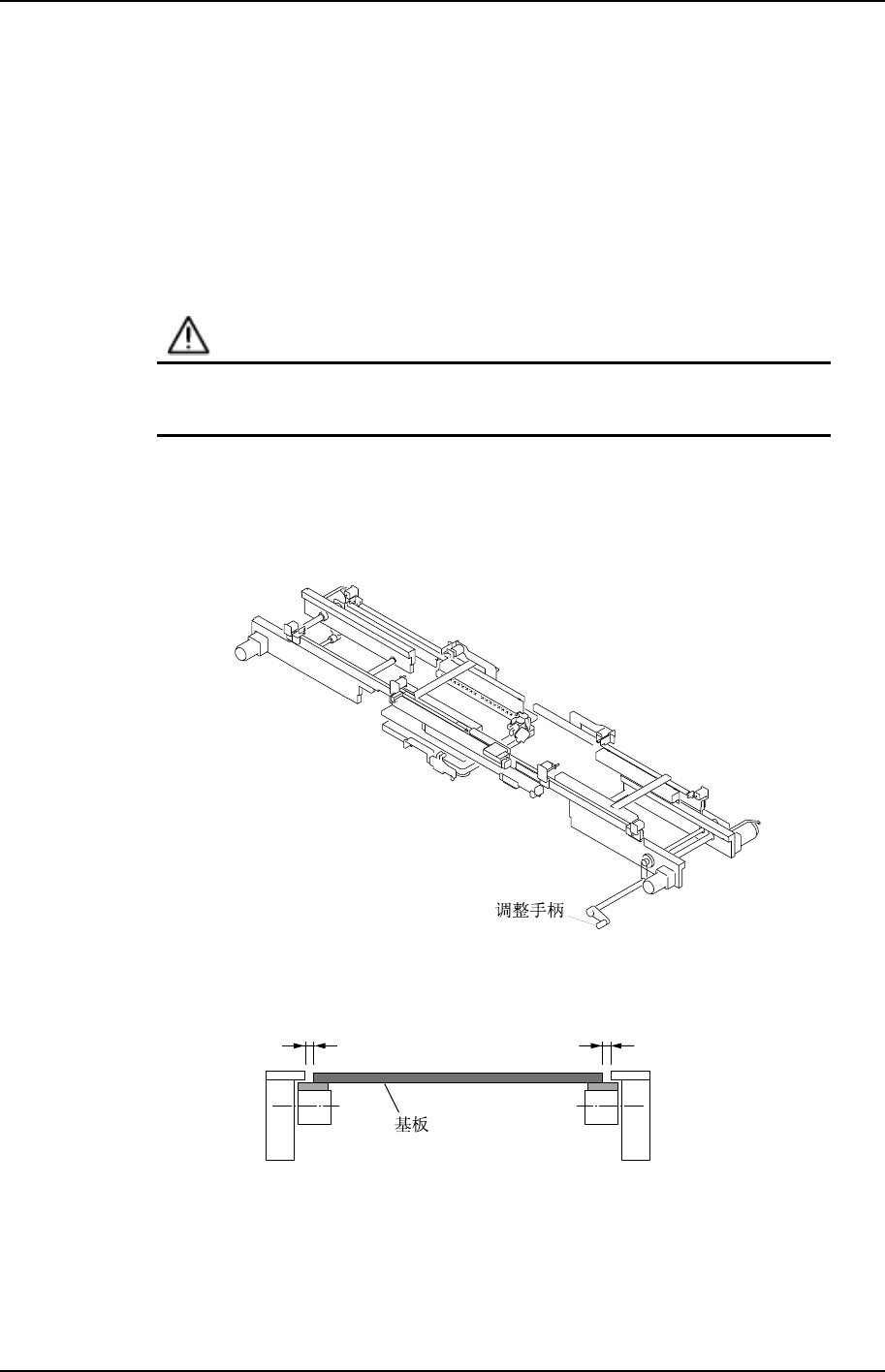

2. 转动送出侧搬运轨道处的调整手柄，调整搬运轨道的导轨位置，从而使电路板能顺畅
地在轨道上移动。此时，电路板两侧的间隙不要超过 0.5mm。
C7SM2007S
0.5 mm 0.5 mm
C7SM2001S
3. 降下贴装平台。
4. 执行电路板搬运测试，确认电路板移动以及电路板的夹取动作是否能顺畅地执行。
第 1 章 改变搬运轨道的宽度 第 2 部
CP-733E/743ME/743E 机械手册 2-1-2 Edition 2.0
笔记
笔记笔记
笔记:
::
:
第 2 部第2 章 改变电路板支撑的位置
Edition 2.0 2-2-1 CP-733E/743ME/743E 机械手册
2.
2.2.
2. 改变电路板支撑的位置
改变电路板支撑的位置改变电路板支撑的位置
改变电路板支撑的位置
要
要要
要
点
点点
点
在考虑电路板的形状, 尺寸大小以及反面已经装贴元件的配置情况后，来决定电路板支撑销
及橡胶支撑块的位置和数目。
在电路板呈面朝上弯曲的场合，请使用带真空吸盘的真空支撑销来确保电路板的平面度。
C7SM2002S
方
方方
方
法
法法
法
1. 通过指令操作，把贴装平台移动到电路板搬运的位置。
2. 上升贴装平台
3. 按下[紧急停止]按钮。
警
警警
警
告
告告
告
作业前请切断主电源
作业前请切断主电源作业前请切断主电源
作业前请切断主电源
4. 改变电路板支撑销或者橡胶支撑块的位置。
<
<<
<使用电路板支撑销时
使用电路板支撑销时使用电路板支撑销时
使用电路板支撑销时>
>>
>
拧松固定用的螺拴，改变电路板支撑销的位置。
C7SM2004S
