第 3 章 消耗品的更换 第 3 部 CP- 733 E/74 3ME/743 E 机械手册 3-3-20 Edition 2. 0 3. 卸下妨碍更换马达的零 部件。请拆下真空泵 、管道以及皮带。 C7SM3060S 4. 拆下马达，然后从马达 上拆下皮带轮。 C7SM3061S 5. 把装上皮带轮的新马达 和真空泵放上台座。请不要完全固定住皮带轮 、 马达、 真空泵， 暂时固定住一下即可。调节真空泵与马达之间的距离 （在第 2 项的…
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-19 CP-733E/743ME/743E 机械手册
3.9
3.93.9
3.9 真空泵用马达的更换
真空泵用马达的更换真空泵用马达的更换
真空泵用马达的更换
方
方方
方
法
法法
法
警
警警
警
告
告告
告
作业前请切断主电源。
作业前请切断主电源。作业前请切断主电源。
作业前请切断主电源。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。

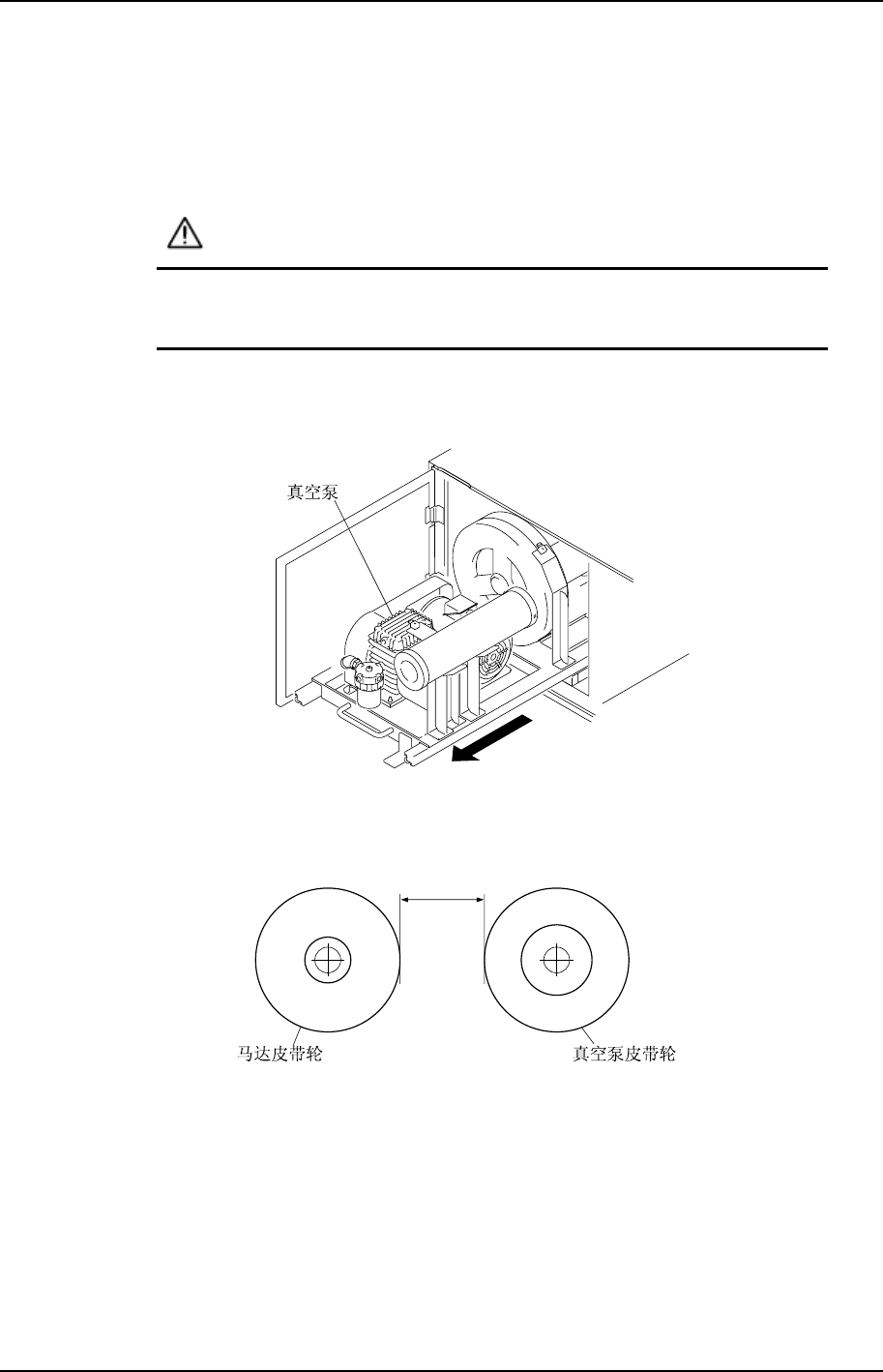

1. 取出真空泵，取出方法的顺序请参照[本章 3.7 真空泵用皮带的更换]。
C7SM3056S
2. 用游标卡尺测定真空泵皮带轮与马达皮带轮之间的距离，记录以备用。
C7SM3081S
L
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-20 Edition 2.0
3. 卸下妨碍更换马达的零部件。请拆下真空泵、管道以及皮带。
C7SM3060S
4. 拆下马达，然后从马达上拆下皮带轮。
C7SM3061S
5. 把装上皮带轮的新马达和真空泵放上台座。请不要完全固定住皮带轮、马达、真空泵，
暂时固定住一下即可。调节真空泵与马达之间的距离（在第 2 项的记录值）以及皮带
轮的移位偏差，然后固定。皮带轮的位差尺寸，请控制在 0.3mm 以下。
C7SM3082S
0.3 mm
0.3 mm
0.3 mm
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-21 CP-733E/743ME/743E 机械手册

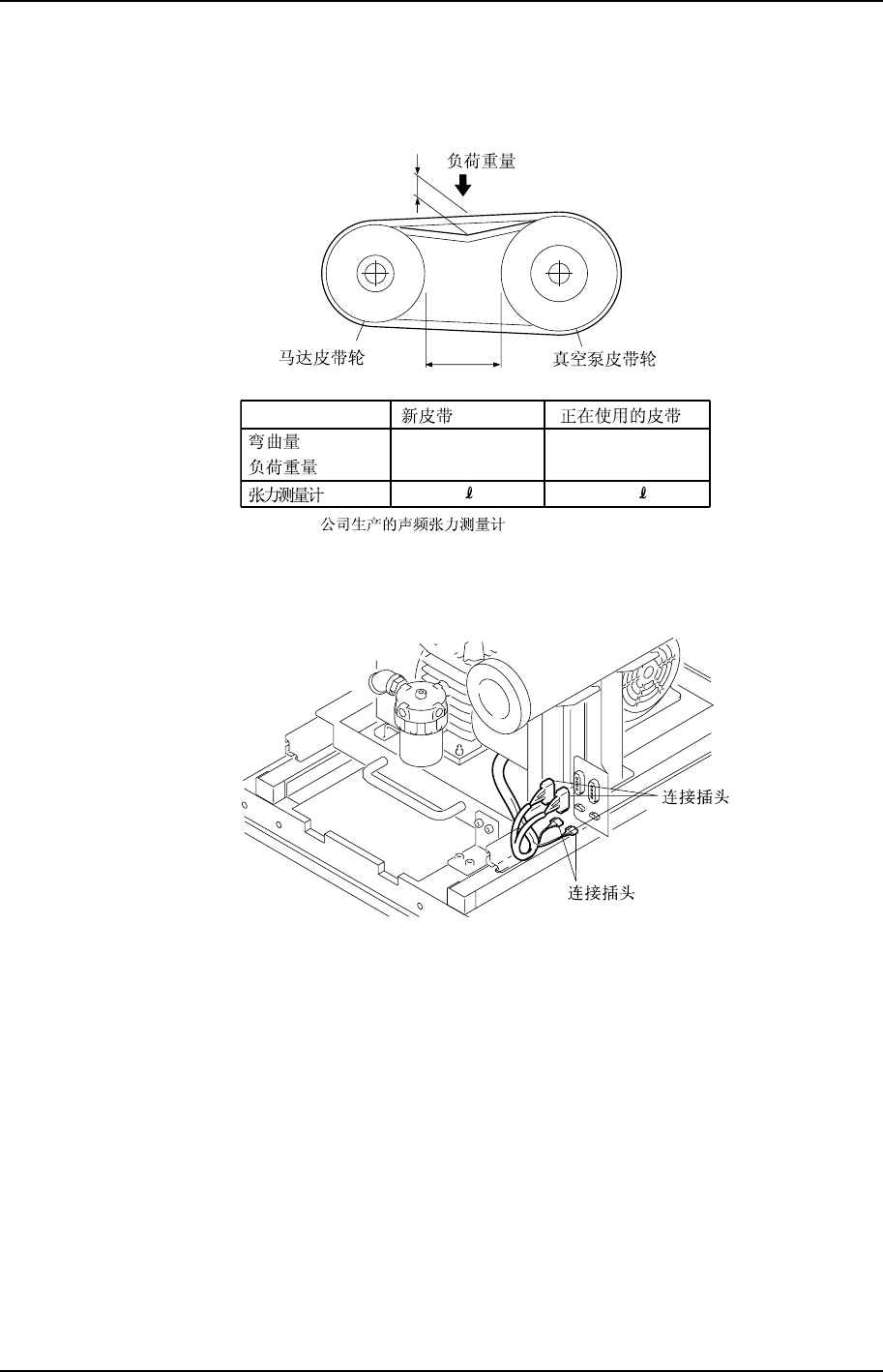

6. 确认交换后的皮带张力，如张力值不在规定的范围之内时，请把马达以 0.1 mm 程度
一次次偏移来调整 L 尺寸。
20 - 26 b
C7SM3064S
L
1.8 mm
1.8 mm
0.50 - 0.60 kg
1.8 mm
0.38 - 0.46 kg
*
* :
GATES
28 - 34 b
7. 按照拆下元件时的相反顺序进行组装，最后请紧紧地插好连接插头。
C7SM3062S
