13. 拆开到此步骤后，用浸过有机溶剂（Kurorosen 和 Daifuron S3）的软布擦去各部件
上的污垢。
组装步骤
组装步骤组装步骤
组装步骤

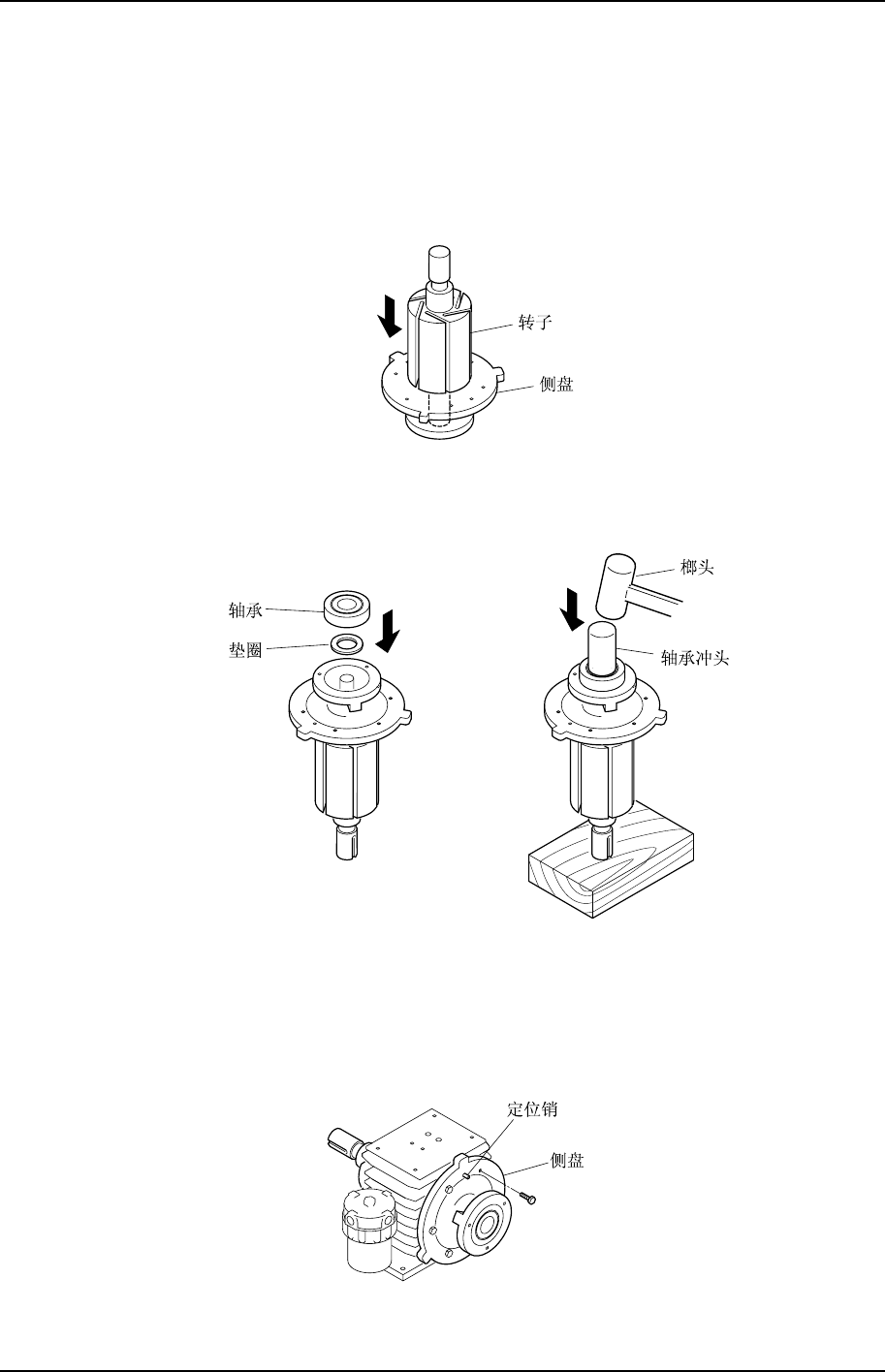

1. 把转子装入侧盘 A。
A
C7SM3074S
2. 在侧盘 A 上装上垫圈和轴承，请使用轴承冲头和榔头把轴承敲进去。
C7SM3075S
注意
注意注意
注意)
) )
) 为了不损伤轴承，请把木片台座放在下面再用榔头敲
为了不损伤轴承，请把木片台座放在下面再用榔头敲为了不损伤轴承，请把木片台座放在下面再用榔头敲
为了不损伤轴承，请把木片台座放在下面再用榔头敲。
。。
。
3. 把侧盘 A 套上气缸，用定位销把侧盘 A 位置放正，再用螺栓固定住。
A
C7SM3076S
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-17 CP-733E/743ME/743E 机械手册

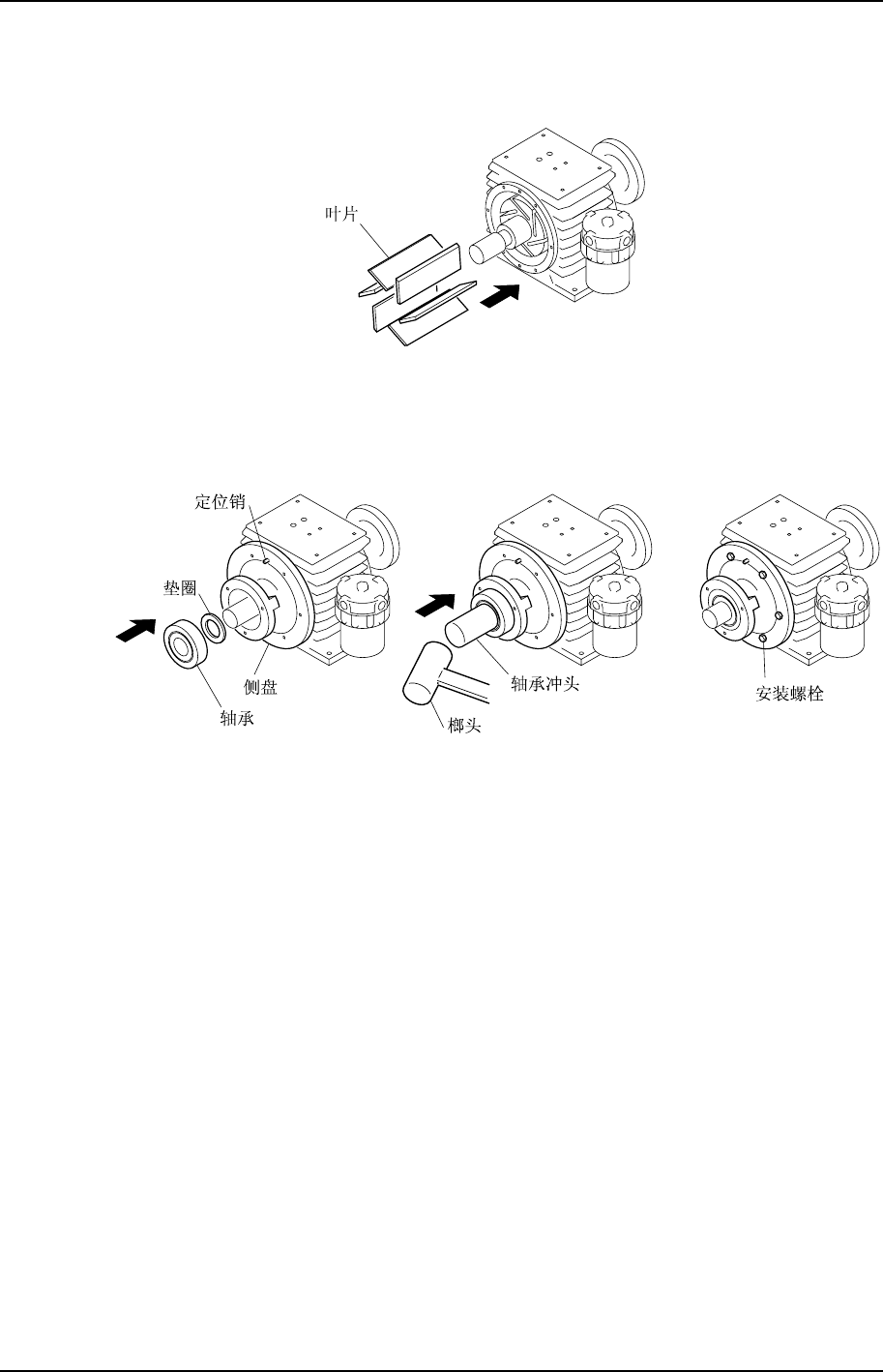

4. 在转子上安装叶片。组装时，请不要搞错拆下时叶片的组装位置和方向。
C7SM0377S
5. 把侧盘 B 套上气缸，一边用定位销把侧盘 B 的位置放正，一边套上垫圈以及轴承。
使用轴承冲头和榔头把轴承打进去。最后用安装螺栓固定住。
A
C7SM3078S
6. 再次使用轴承冲头和榔头把侧盘 A、B 的轴承打进去。
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-18 Edition 2.0

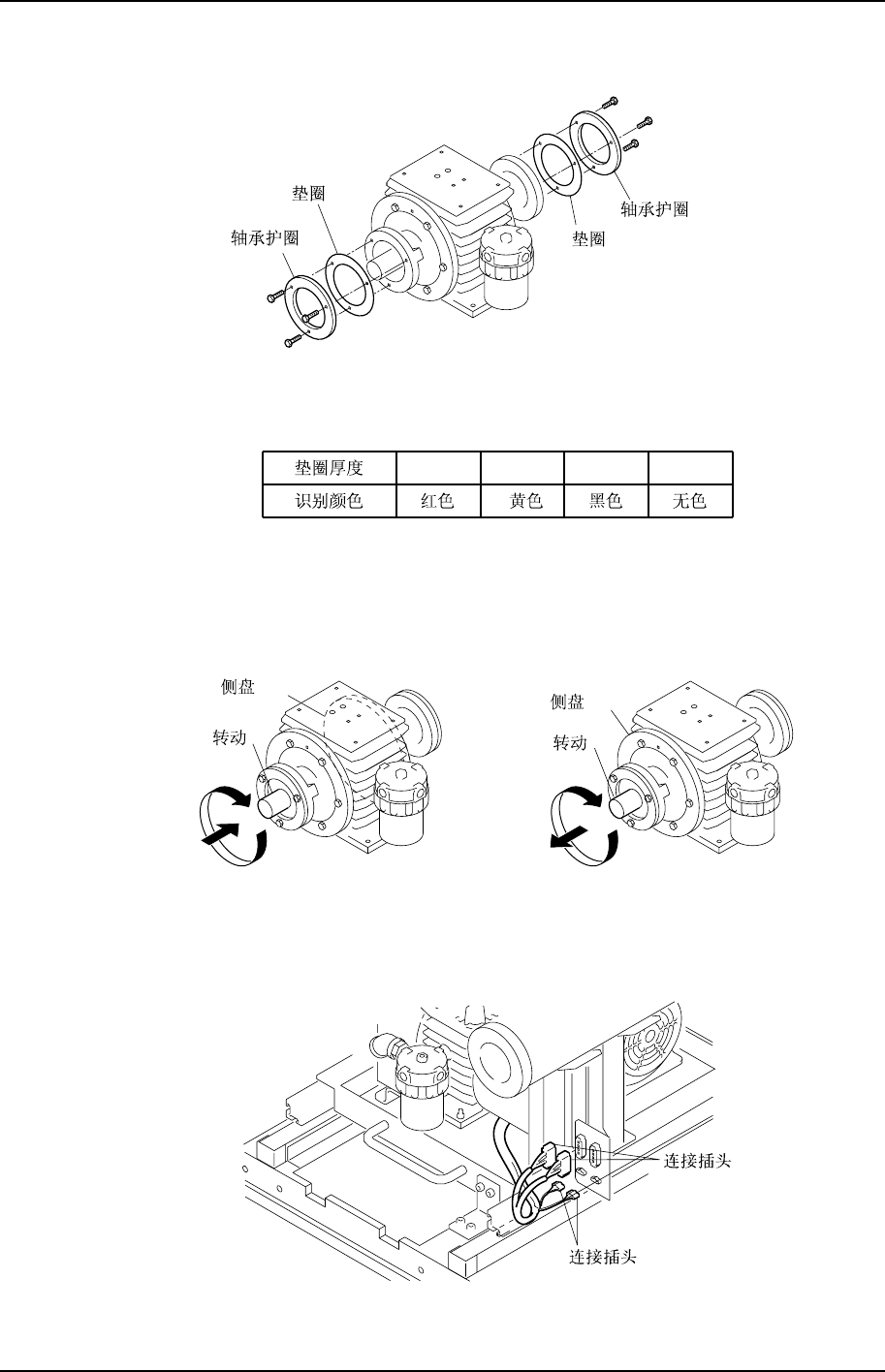

7. 在侧盘 A、B 两侧套上垫圈和轴承护圈。
C7SM3068S
备注
备注备注
备注)
))
) 垫圈的组装和片数，如果按照拆下时的原样组装起来的话，在轴旋转时有可能产生摩擦。
垫圈的组装和片数，如果按照拆下时的原样组装起来的话，在轴旋转时有可能产生摩擦。垫圈的组装和片数，如果按照拆下时的原样组装起来的话，在轴旋转时有可能产生摩擦。
垫圈的组装和片数，如果按照拆下时的原样组装起来的话，在轴旋转时有可能产生摩擦。
此时请调整垫圈的片数以及厚度。
此时请调整垫圈的片数以及厚度。此时请调整垫圈的片数以及厚度。
此时请调整垫圈的片数以及厚度。
C7SM3079S
0.03 mm 0.05 mm
0.10 mm
0.20 mm
8. 一边押住转子的轴一边使它回转，以及一边拉动一边使它回转，确认转子和侧盘之间
没有接触。
B
A
C7SM3080S
9. 按与拆下顺序 1~6 项的相反步骤组装真空泵，最后接上连接插头。
C7SM3062S
