第 2 部 第 3 章 供料器的设置
Edition 2.0 2-3-1 CP-733E/743ME/743E 机械手册
3
33
3.
..
. 供料器的设置
供料器的设置供料器的设置
供料器的设置
要
要要
要
点
点点
点
为了使吸嘴能准确地吸取元件，需要将供料器正确地设置在供料托架上。有关供料器的详细
情况，请参照[CP Series Feeder Maintenance Manual（MNT-CCRT-x.xE）]保养手册。
方
方方
方
法
法法
法
警
警警
警
告
告告
告
作业前请切断主电源
作业前请切断主电源作业前请切断主电源
作业前请切断主电源
1. 请确认供料器的料带导盖是否变形。
2. 请将各种元件的料带安装在专用的供料器上，如果在供料器上装上不合适的元件料带
的话，有可能不能完全地合上供料器的料带导盖。
C7SM2005S
3. 向前方按下供料器，使供料器底部的凸起部嵌入供料托架的引导槽。然后在这个位置
上压下供料器后部，请确认供料器确实被夹紧。
C7SM2009S
第 3 章 供料器的设置 第 2 部
CP-733E/743ME/743E 机械手册 2-3-2 Edition 2.0

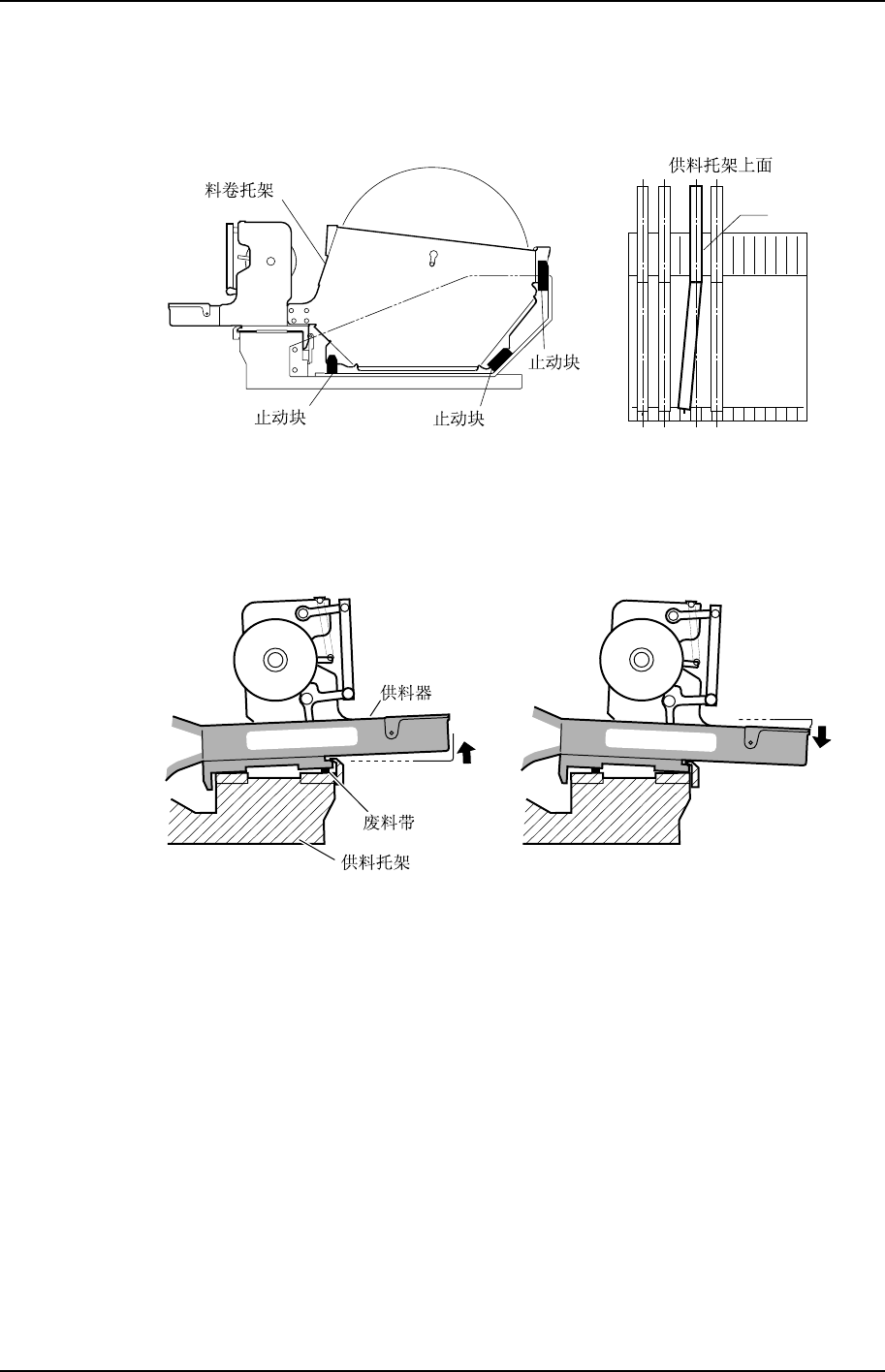

在使用 13、15 英寸元件料卷的场合，请用橡皮止动块（3 处）来固定料卷托架。这时，请
将供料器本体与料卷托架设置在同一料站位置，如下图 A 所示的位置偏移会导致故障发生。
C7SM2010S
A
4. 安装供料器时，请确认与供料托架间没有异物（废料带等）夹在里面。如果有，请除
去供料托架引导槽部及供料器底部粘附着的异物。
C7SM2006S
第 2 部第4 章 供料托架的交换
Edition 2.0 2-4-1 CP-733E/743ME/743E 机械手册
4.
4.4.
4.
供料托架的交换
供料托架的交换供料托架的交换
供料托架的交换
要
要要
要
点
点点
点
通过使用 PCU(供料托架交换车)，可以一下子交换装有大量供料器的供料托架。
方
方方
方
法
法法
法
供料
供料供料
供料托架的搬出
托架的搬出托架的搬出
托架的搬出

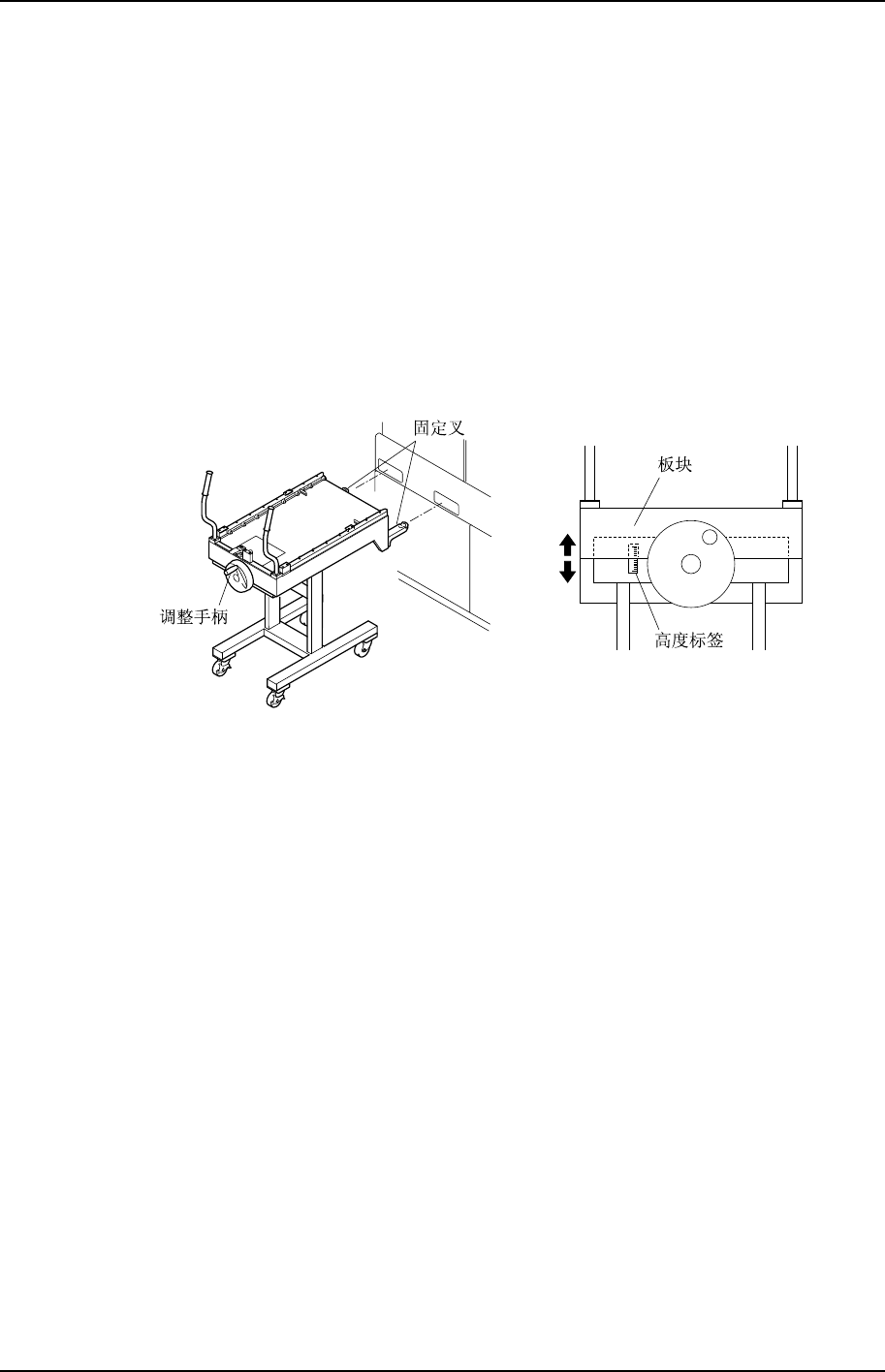

1. 将 PCU 前端的固定叉高度与机器的固定叉插入口位置对齐。
摇动调整手柄可以使 PCU 上升。
备注
备注备注
备注）
））
）调整固定叉高度时请参考调整手柄侧面的高度标签。在上下移动时，板块下方的调整范
调整固定叉高度时请参考调整手柄侧面的高度标签。在上下移动时，板块下方的调整范调整固定叉高度时请参考调整手柄侧面的高度标签。在上下移动时，板块下方的调整范
调整固定叉高度时请参考调整手柄侧面的高度标签。在上下移动时，板块下方的调整范
围为从基准开始的±
围为从基准开始的±围为从基准开始的±
围为从基准开始的±10mm
10mm10mm
10mm 以内。
以内。以内。
以内。
C7SM2008S
2. 推著 PCU，把固定叉插入机器内，然后夹紧。
在触摸屏的主画面上进行以下操作
[更换供料托架]→[PCU 1 固定]
备注
备注备注
备注）
））
）此处对
此处对此处对
此处对 D
DD
D1
11
1 轴
轴轴
轴（供料平台
（供料平台（供料平台
（供料平台 1
1 1
1）上的供料托架的交换方法进行说明。
）上的供料托架的交换方法进行说明。）上的供料托架的交换方法进行说明。
）上的供料托架的交换方法进行说明。
3. 关闭后侧防护罩门，按下[供料平台 1 执行]键后，按下[启动]按钮。D 轴上的供料托架
移动到交换位置后，解除锁定。
4. 打开后侧防护罩门，把机器内的供料托架拉到 PCU 上。
注意
注意注意
注意）
））
）
1.
1.1.
1.
请慢慢地拉出供料托架。
请慢慢地拉出供料托架。请慢慢地拉出供料托架。
请慢慢地拉出供料托架。
2.
2.2.
2.
请慢慢地开关防护罩门。若快速开关会使防护罩门上的停止器破损。
请慢慢地开关防护罩门。若快速开关会使防护罩门上的停止器破损。请慢慢地开关防护罩门。若快速开关会使防护罩门上的停止器破损。
请慢慢地开关防护罩门。若快速开关会使防护罩门上的停止器破损。
5. 按下[PCU1 松开]键后，把装着供料托架的 PCU 慢慢地拉向后退。
注意
注意注意
注意)
))
) 由于装有供料器的供料托架非常沉重，一旦落到地上有可能造成机器破损的重大事故，
由于装有供料器的供料托架非常沉重，一旦落到地上有可能造成机器破损的重大事故，由于装有供料器的供料托架非常沉重，一旦落到地上有可能造成机器破损的重大事故，
由于装有供料器的供料托架非常沉重，一旦落到地上有可能造成机器破损的重大事故，
所以请小心移动装有供料托架的
所以请小心移动装有供料托架的所以请小心移动装有供料托架的
所以请小心移动装有供料托架的 PCU
PCUPCU
PCU。
。。
。
