第 4 章 数据传输线的连接 第 6 部 CP- 733 E/74 3ME/743 E 机械手册 6-4-2 Edition 2. 0 笔记 笔记 笔记 笔记 ： ： ： ：
第 6 部第4 章 数据传输线的连接
Edition 2.0 6-4-1 CP-733E/743ME/743E 机械手册
4.
4.4.
4. 数据传输线的连接
数据传输线的连接数据传输线的连接
数据传输线的连接
要
要要
要
点
点点
点
为了传送生产程序以及收集生产情报，使用网络的 Ethernet twisted-pair 通讯线(class5）
把机器与监控电脑连接起来。
方
方方
方
法
法法
法
1. 把 CP-7 系列机的 line descriptor file 登记到监控电脑上。
参考
参考参考
参考）
））
） 具体的登记方法请参照监控电脑的有关手册。
具体的登记方法请参照监控电脑的有关手册。具体的登记方法请参照监控电脑的有关手册。
具体的登记方法请参照监控电脑的有关手册。
2. 把通讯线的一端连接口连接到监控电脑指定频道的端口上，另一端的连接口连接到通
讯线的机器端口上。

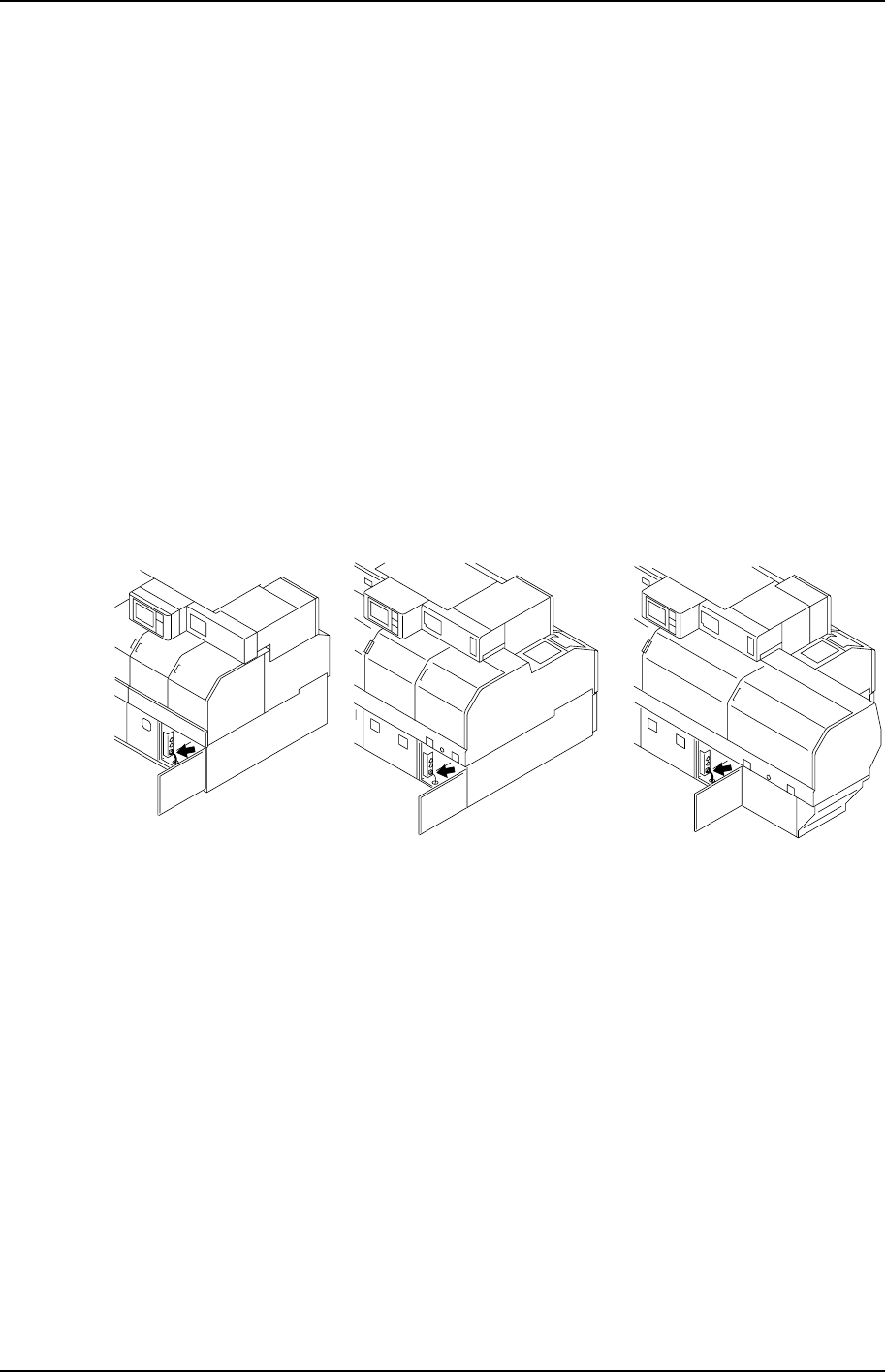

<CP-743E>
C7SM5006S
<CP-733E> <CP-743ME>
第 4 章 数据传输线的连接 第 6 部
CP-733E/743ME/743E 机械手册 6-4-2 Edition 2.0
笔记
笔记笔记
笔记：
：：
：
第 6 部 第 5 章 机器的移动
Edition 2.0 6-5-1 CP-733E/743ME/743E 机械手册
5
55
5.
..
. 机器的移动
机器的移动机器的移动
机器的移动
机器移动作业时的注意事项
机器移动作业时的注意事项机器移动作业时的注意事项
机器移动作业时的注意事项
在进行机器的移动时，为了防止事故的发生, 必需进行安全确认。
z 搬运工必须穿安全鞋，戴安全帽。
z 整理搬运通道，除搬运工以外，其他人不要靠近。
z 机器搬运工必须是具有搬运该机器资格的人。
z 在搬运机器前，把购入机器时安装在机器上的机器固定架（红色）设置在所指定的位
置上。
z 使用与各机器重量相符的叉车(载重 10T 以上)。
机器重量：CP-733E 约 4,000kg
CP-743ME 约 4,880kg
CP-743E 约 5,850kg
z 叉车的叉子必须插入到指定的部位。
z 注意不要让水平校正螺栓弯曲。
z 如发现被叉车抬起的机器重心不平衡时，应立刻重新取得平衡。
z 机器抬起、放下时，为了不使机器受到撞击，必须慢慢地小心搬运。
方
方方
方
法
法法
法
1. 从机器上取下料带供料器，压缩空气配管、电源配线。

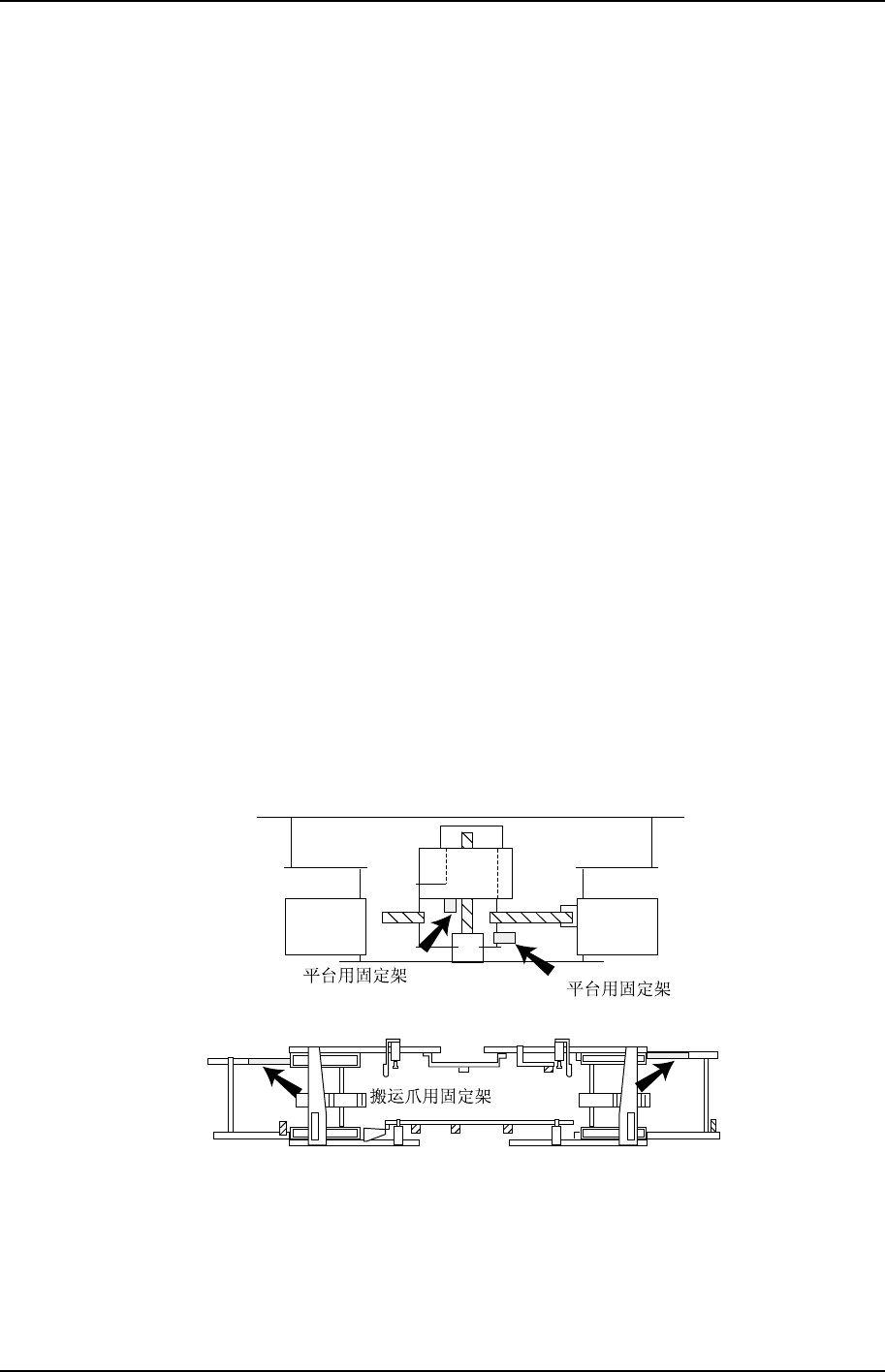

2. 用机器固定架（红色）固定贴装平台、载入、送出搬运爪以及 D 轴。
注意
注意注意
注意）
））
）如果没有机器固定架，可用绳子等固定
如果没有机器固定架，可用绳子等固定如果没有机器固定架，可用绳子等固定
如果没有机器固定架，可用绳子等固定,
, ,
, 以免机器各部位产生移动和变形。
以免机器各部位产生移动和变形。以免机器各部位产生移动和变形。
以免机器各部位产生移动和变形。
Y
X
C7SM5008S
