机器移动作业时的注意事项
机器移动作业时的注意事项机器移动作业时的注意事项
机器移动作业时的注意事项
在进行机器的移动时，为了防止事故的发生, 必需进行安全确认。
z 搬运工必须穿安全鞋，戴安全帽。
z 整理搬运通道，除搬运工以外，其他人不要靠近。
z 机器搬运工必须是具有搬运该机器资格的人。
z 在搬运机器前，把购入机器时安装在机器上的机器固定架（红色）设置在所指定的位
置上。
z 使用与各机器重量相符的叉车(载重 10T 以上)。
机器重量：CP-733E 约 4,000kg
CP-743ME 约 4,880kg
CP-743E 约 5,850kg
z 叉车的叉子必须插入到指定的部位。
z 注意不要让水平校正螺栓弯曲。
z 如发现被叉车抬起的机器重心不平衡时，应立刻重新取得平衡。
z 机器抬起、放下时，为了不使机器受到撞击，必须慢慢地小心搬运。
方
方方
方
法
法法
法
1. 从机器上取下料带供料器，压缩空气配管、电源配线。
2. 用机器固定架（红色）固定贴装平台、载入、送出搬运爪以及 D 轴。
注意
注意注意
注意）
））
）如果没有机器固定架，可用绳子等固定
如果没有机器固定架，可用绳子等固定如果没有机器固定架，可用绳子等固定
如果没有机器固定架，可用绳子等固定,
, ,
, 以免机器各部位产生移动和变形。
以免机器各部位产生移动和变形。以免机器各部位产生移动和变形。
以免机器各部位产生移动和变形。
Y
X
C7SM5008S
第 5 章 机器的移动 第 6 部
CP-733E/743ME/743E 机械手册 6-5-2 Edition 2.0
D
C7SM5009S

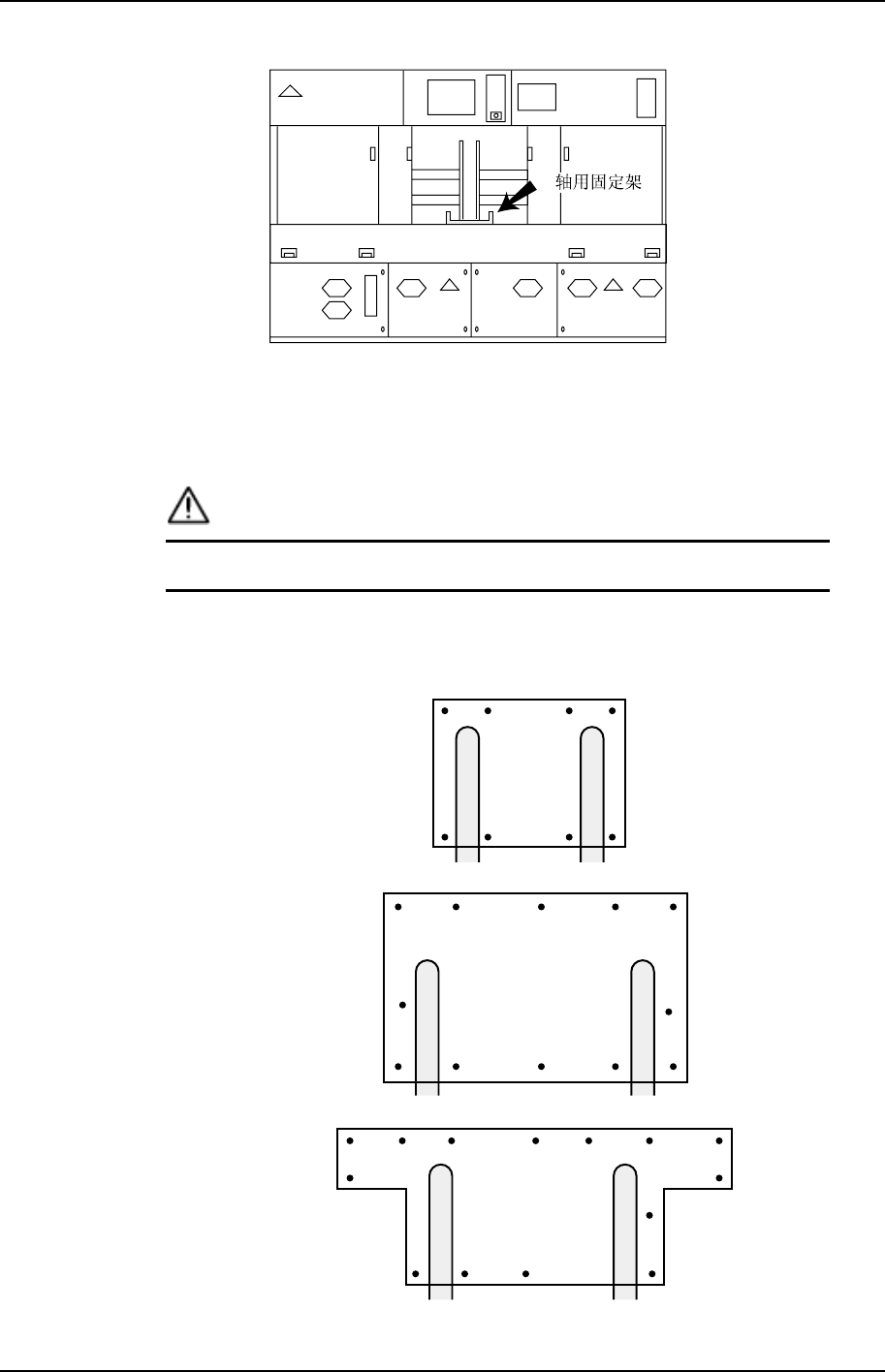

3. 将叉车的叉子插入机器的中心位置的左右等分位置处，把左右叉子的间距尽可能放宽。
危
危危
危
险
险险
险
绝对禁止在机器下方作业
绝对禁止在机器下方作业绝对禁止在机器下方作业
绝对禁止在机器下方作业
注意
注意注意
注意）
））
）关于叉车的使用，请按照厂方的使用说明书进行。
关于叉车的使用，请按照厂方的使用说明书进行。关于叉车的使用，请按照厂方的使用说明书进行。
关于叉车的使用，请按照厂方的使用说明书进行。
<CP-733E>
<CP-743ME>
<CP-743E>
C7SM5010S
第 6 部 第 5 章 机器的移动
Edition 2.0 6-5-3 CP-733E/743ME/743E 机械手册
4. 用叉车把机器抬高 30cm 左右。
5. 使用叉车将机器搬运到设置场所，配置好水平校正垫板或水平校正块后慢慢地放下机
器。关于水平校正垫板及水平校正块的配置，请参照第 1 章“安置”的内容。
