第 2 部第2 章 改变电路板支撑的位置
Edition 2.0 2-2-1 CP-733E/743ME/743E 机械手册
2.
2.2.
2. 改变电路板支撑的位置
改变电路板支撑的位置改变电路板支撑的位置
改变电路板支撑的位置
要
要要
要
点
点点
点
在考虑电路板的形状, 尺寸大小以及反面已经装贴元件的配置情况后，来决定电路板支撑销
及橡胶支撑块的位置和数目。
在电路板呈面朝上弯曲的场合，请使用带真空吸盘的真空支撑销来确保电路板的平面度。
C7SM2002S
方
方方
方
法
法法
法
1. 通过指令操作，把贴装平台移动到电路板搬运的位置。
2. 上升贴装平台
3. 按下[紧急停止]按钮。
警
警警
警
告
告告
告
作业前请切断主电源
作业前请切断主电源作业前请切断主电源
作业前请切断主电源
4. 改变电路板支撑销或者橡胶支撑块的位置。
<
<<
<使用电路板支撑销时
使用电路板支撑销时使用电路板支撑销时
使用电路板支撑销时>
>>
>
拧松固定用的螺拴，改变电路板支撑销的位置。
C7SM2004S
第 2 章 改变电路板支撑的位置 第 2 部
CP-733E/743ME/743E 机械手册 2-2-2 Edition 2.0
<
<<

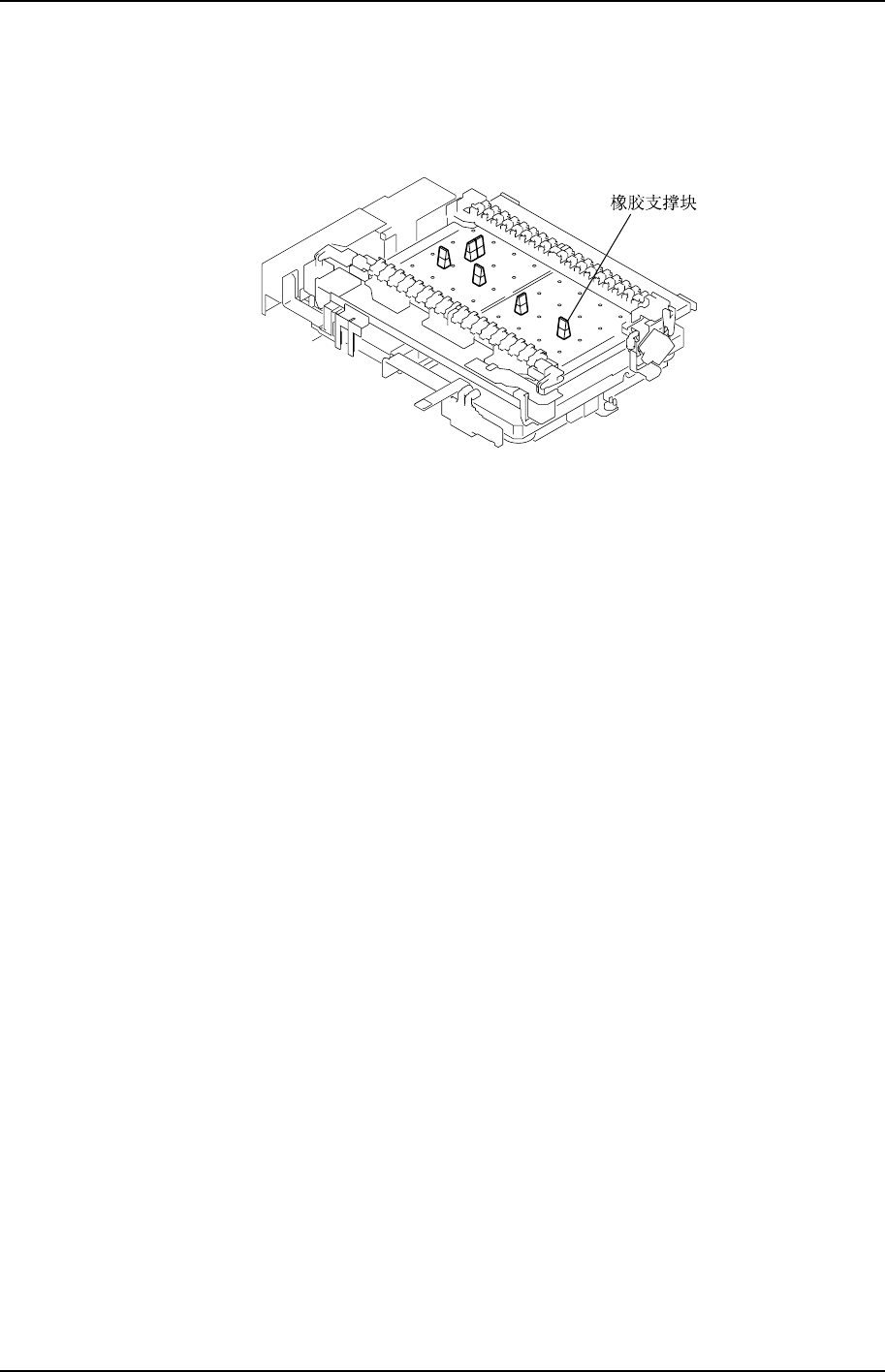

<使用橡胶支撑块时
使用橡胶支撑块时使用橡胶支撑块时
使用橡胶支撑块时>
>>
>
切割下必要长度的橡胶块后，用双面胶将其贴在电路板升降台的支撑板上。
C7SM2003S
