Service-Arbeiten Z-Achse komplett tauschen [03001959-xx] Collect + Place Kopf DLM2 Serviceanleitung SIPLACE X-Serie 123 Einbau Bild 1 X Drehe n Sie den Stern in die darge stellte Posi- tion, um die Z -Achse am Montageble…
Service-Arbeiten
Collect + Place Kopf DLM2 Z-Achse komplett tauschen [03001959-xx]
122 Serviceanleitung SIPLACE X-Serie
4.4.17 Z-Achse komplett tauschen [03001959-xx]
HINWEIS
Der Austausch der kompletten Z-Achse DLM2 wird nach ca. 100 Millionen Bestückungen empfohlen.

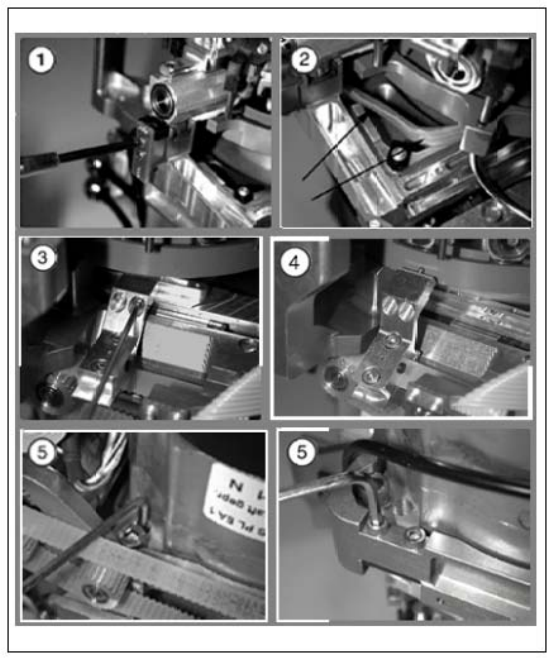

Bild 1
X Bauen Sie die Lichtschranke unter der Z-Ach-
se ab, indem Sie die beiden Schrauben
M1,6x3 DIN 84 lösen.
Bild 2
X Lösen Sie das Kabel vorsichtig aus dem Ka-
belkanal, bis es locker liegt.
Bild 3
X Lösen Sie die Verbindung zwischen Mitneh-
merarm und Mitnehmerwinkel durch entfernen
der beiden Schrauben M2x14 DIN 912.
Bild 4
X Ziehen Sie den Mitnehmerarm mit Zentrierstift
aus dem Mitnehmerwinkel und bringen Sie
den Mitnehmerarm in Raststellung im Lauf-
ring.
Bild 5
Entfernen Sie die drei Schrauben der Befestigung
der Z-Achse (2x M3x14, 1x M3x4).
Service-Arbeiten
Z-Achse komplett tauschen [03001959-xx] Collect + Place Kopf DLM2
Serviceanleitung SIPLACE X-Serie
123
Einbau
Bild 1
X Drehen Sie den Stern in die dargestellte Posi-
tion, um die Z-Achse am Montageblech aus
der Führung zu ziehen.
X Reinigen Sie die Auflagefläche mit SIPLACE-
Reinigungsstäbchen und Äthylalkohol.
Bild 2
X Schieben Sie die neue Z-Achsen-Führung in
die dafür vorgesehene Nut.
X Drücken Sie die Referenzseite (innen) der Z-
Achse in die Nut und fixieren Sie die Z-Achse
mit den Schrauben.
Bild 3
X Überprüfen Sie mit dem Fühlerlehre den Spalt
zwischen Rachen und der Nut des Laufrings.
Der Spalt darf zwischen 0,2 und 0,3 mm betra-
gen.
Justieren Sie bei Bedarf den Rachen nach.
X Bauen Sie den Bestückkopf in umgekehrter
Reihenfolge zusammen.
HINWEIS
Die Platine muss mittig zum Rachen montiert sein.
Stellen Sie sicher, dass die Platine nicht am Rah-
men schleift (evtl. mit Lehre prüfen).
Führen Sie die folgende Tätigkeit bei jeder zweiten
Kopfinstandhaltung durch:
Bild 4
X Drücken Sie mir der Fettspritze eine kleine
Menge Öl [00367071-xx] in die dafür vorgese-
hene Bohrung.
Achten Sie darauf, dass nicht zuviel Ölt aus
der Bohrung quillt.
HINWEIS
Das Öl kann bei nicht zu starker Verschmutzung
auch direkt auf die Schiene aufgebracht werden.
Service-Arbeiten
Collect + Place Kopf DLM2 Steuerplatine Pipettenwechsler 6/12 tauschen [00317353-xx]
124 Serviceanleitung SIPLACE X-Serie
4.4.18 Steuerplatine Pipettenwechsler 6/12 tauschen [00317353-xx]
Übersicht
1. Pipettenwechsler 12 Segmente
2. Steuerplatine (auf der Unterseite montiert)
HINWEIS
Die Steuerplatine wird ebenso für den Pipetten-
wechsler 6 Segmente verwendet.
X Bauen Sie den Pipettenwechsler aus der Ma-
schine aus. Die Steuerplatine befindet sich auf
der Unterseite des Pipettenwechslers.
1
2
X Ziehen Sie die elektrischen Verbindungen zur
Steuerplatine (1) ab.
X Lösen Sie die Befestigungsschrauben und
entfernen Sie die Steuerplatine.
X Montieren Sie die neue Steuerplatine und stel-
len Sie die elektrischen Verbindungen wieder
her.
X Montieren Sie den Pipettenwechsler in die Ma-
schine.
X Vermessen Sie den Pipettenwechsler mit SI-
TEST.
