NPM-DGS 程序手册 4.3 假想生产线的构筑 Page 4-18 EJS9AC-MB-04P-00 设备选项、参数设定的确认、编辑 设定与设备、设备组相关的参数。 1 选择画面左上方的树形菜单里的设备 组，或者设备。 • 在工厂内容区域里显示出各自的设定 项目。 • 选择设备组，编辑了参数时，变更可 适用于设 备组的所有设备。 2 选择要设定项目的标签。 3 编辑项目。 4 点击工具栏的 ( 保存 ) 。 • 新的设定将被保存…
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-00 Page 4-17
项目
说明
示例
2:
选择
[(
不同吸头共同配置
)
剩余图形以贴装点为单位而分配
]
或
[
剩余图形以贴装点为单位而分配
]
时
示例
3:
选择
[(
不同吸头共同配置
)
剩余图形以贴装点为单位而分配
]
或
[
剩余图形以贴装点为单位而分配
]
时
‘
在同一个基台上进行部品分配
’
设定是否在同一个基台上进行元件分割。
‘
高速
/
多功能平衡
’
表示在分配元件时的
12
吸嘴吸头、
8
吸嘴吸头及
2
吸嘴吸头的时
间单位的使用率。数值为
100
时表示，均等使用
12
吸嘴吸头、
8
吸嘴吸头及
2
吸嘴吸头。数值为
50
时表示，分配给
2
吸嘴吸头
的时间是分配给
12
吸嘴吸头、
8
吸嘴吸头的一半。
‘
同一个杆式供料器允许不同元
件
’
指定在同一个杆式供料器上是否配置不同种类的元件。如果设定
这个选项，最佳化时对杆式供料器配置不同种类的元件。
‘
高速吸头的最大编带宽度
’
设定
12
吸嘴吸头用的最大编带宽度值。有以下
5
种。
• [
不指定
]
• [8 mm
以下
]
• [12 mm
以下
]
• [16 mm
以下
]
• [24 mm
以下
]
‘
贴装点均等分割
’
在分割了元件之际，用贴装点除以元件分割数后，均等分配贴装
点数。
‘
使用
4mm
供料器单一
’
在最佳化之际，针对
4mm
供料器，设定是否只配置在
L
侧。
∗
请在为了供料器的更换运行，而无需在
L
、
R
双方都放置元件时，
设定本项目。在设定了本选项的情形下，也可通过手动将元件放
置到
R
侧上。
在第
1
台机器上
进行实装
在第
2
台机器上
进行实装
在第
2
台机器上
进行实装
在第
1
台机器上
进行实装
在第
1
台机器上
进行实装
在第
2
台机器上
进行实装
在第
1
台机器上
进行实装
NPM-DGS
程序手册
4.3
假想生产线的构筑
Page 4-18 EJS9AC-MB-04P-00

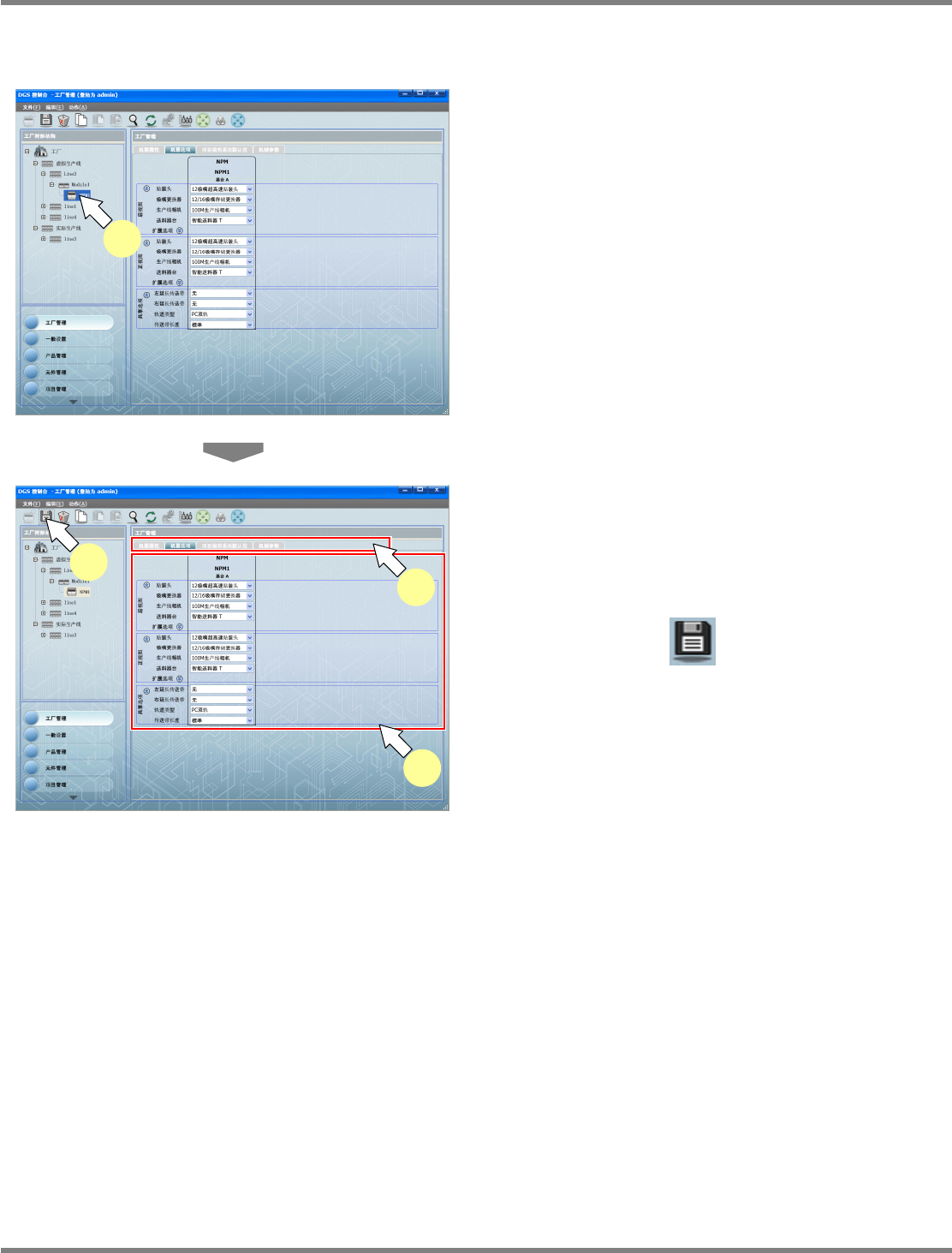

设备选项、参数设定的确认、编辑
设定与设备、设备组相关的参数。
1
选择画面左上方的树形菜单里的设备
组，或者设备。
•
在工厂内容区域里显示出各自的设定项目。
•
选择设备组，编辑了参数时，变更可适用于设
备组的所有设备。
2
选择要设定项目的标签。
3
编辑项目。
4
点击工具栏的
(
保存
)
。
•
新的设定将被保存。
Factory040304S-03C04
1
Factory040304S-04C04
4
2
3
NPM-DGS
程序手册
4.3
假想生产线的构筑
EJS9AC-MB-04P-00 Page 4-19
设备组属性设定标签
点击
[
模块属性
]
标签，则可变更设备组的名称。设定项目如下所示。
项目
说明
‘
名称
’
设备组的名称。
设备组选项
(NPM)
点击
[
模块选项
]
标签，则可定义各设备使用的选项。
通过点击扩展选项图标，显示出扩展选项。
设定项目如下所示。
项目
说明
‘
贴装头
’
实装吸头。有以下种类。
• [16
吸嘴吸头
]
• [12
吸嘴吸头
]
• [8
吸嘴吸头
]
• [3
吸嘴吸头
]
• [2
吸嘴吸头
]
• [
检查吸头
(9
µ
m)]
• [
检查吸头
(18
µ
m)]
• [
点胶头
]
• [
无
]
‘
吸嘴交换器
’
吸嘴交换器。
有以下种类。
• [12/16
吸嘴吸头用交换器
]
• [8
吸嘴吸头用交换器
]
• [
通用
3
吸嘴吸头用交换器
]
• [2
吸嘴吸头用交换器
]
• [
试贴装置
]
• [2
吸嘴吸头用交换器
(
屏蔽盒用
)]
• [
无
]
‘
生产线相机
’
元件识别照相机。有以下种类。
• [100
兆线性照相机
]
• [
无
]
‘
送料器台
’
编带、托盘元件供应部。有以下种类。
• [
智能供料器
]
• [
直接托盘
] (
只限后方
)
• [
双直接托盘
] (
只限后方
)
• [
直接托盘
+
智能供料器
] (
只限后方
)
• [
检查箱
]
• [
无
]
