NPM-DGS 程序手册 7.3 供料器装配画面 EJS9AC-MB-07P-00 Page 7-53 工作台模式的设定 1 点击工作台编号栏的 [...] 按钮，选择 [ 正 常 ] 、 [ 准备 ] 、 [ 通过 ] 中的任何一个。 • 工作台被设定为所选的模式。 [ 正常 ] : 将工作台设定为通常的模式。 [ 准备 ] : 对工作台进行准备。 [ 通过 ] : 跳过工作台。 设定为通过时，显示出粉红色框。 外部准备工作台…
NPM-DGS
程序手册
7.3
供料器装配画面
Page 7-52 EJS9AC-MB-07P-00

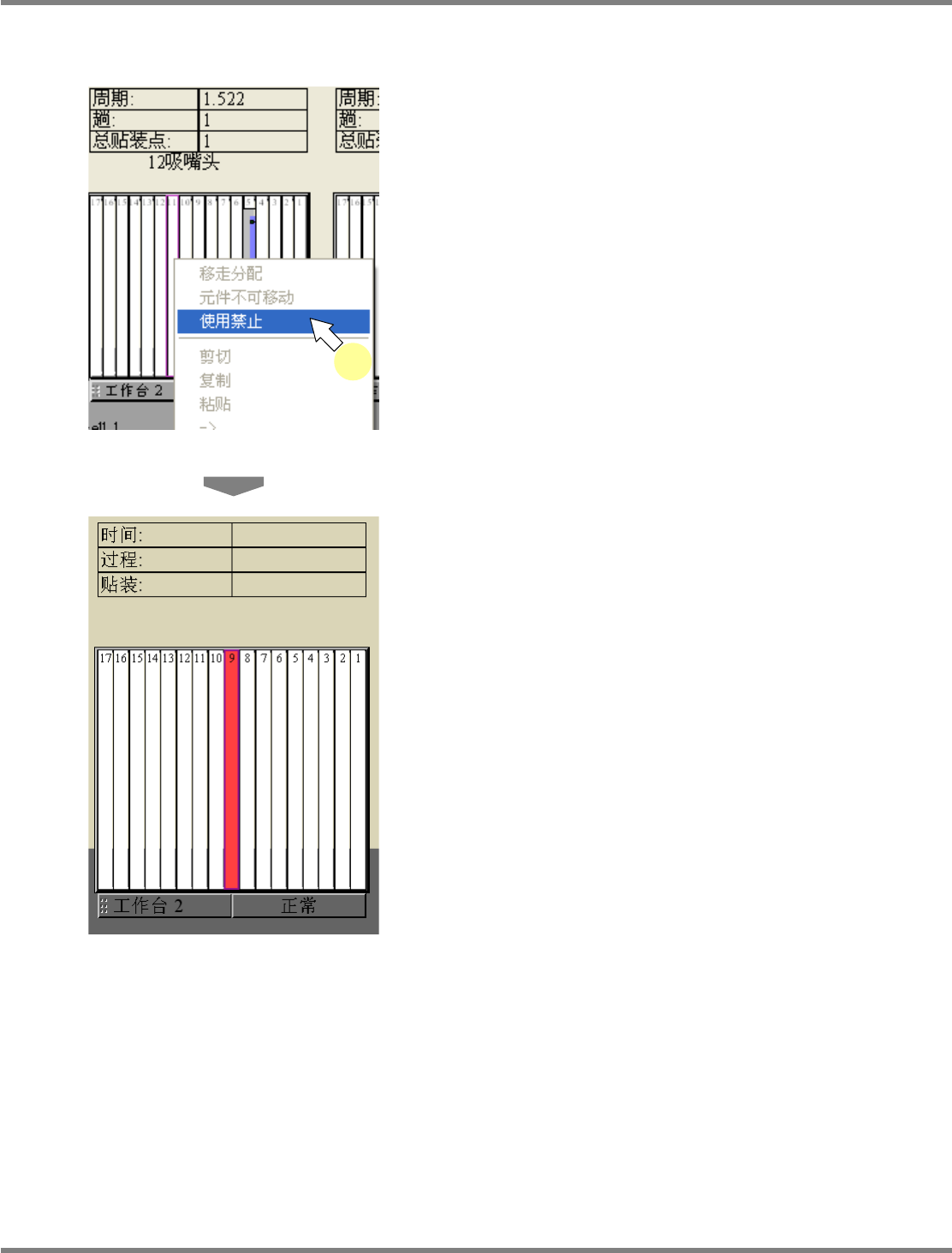

设定禁止使用的插槽
1
右击进行禁止设定的插槽，选择
[
使用
禁止
]
。
•
所设定的插槽将会变成分配禁止状态，以粉红
色表示。
Product070300S-11C00
Project070300S-10C00
1
NPM-DGS
程序手册
7.3
供料器装配画面
EJS9AC-MB-07P-00 Page 7-53

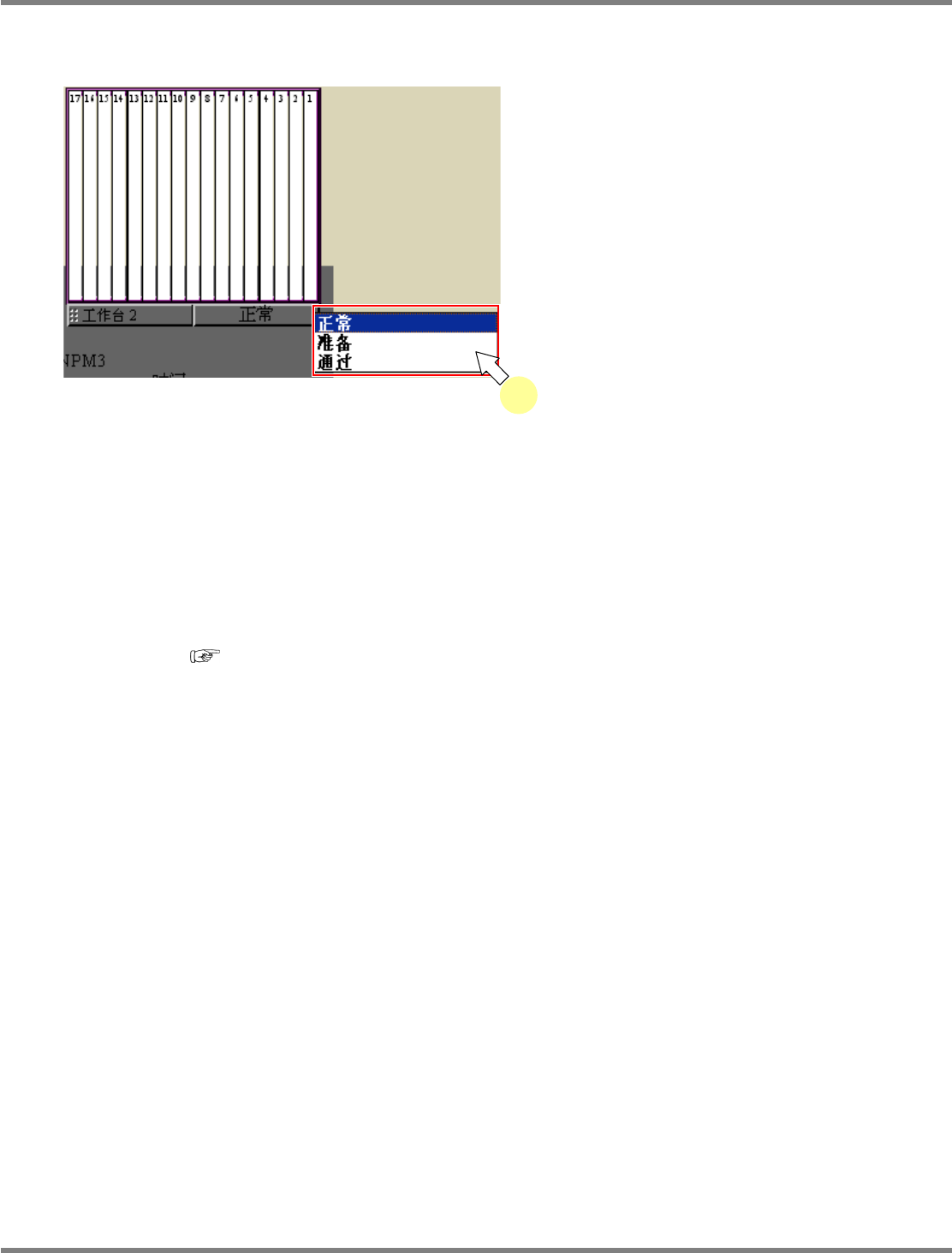

工作台模式的设定
1
点击工作台编号栏的
[...]
按钮，选择
[
正
常
]
、
[
准备
]
、
[
通过
]
中的任何一个。
•
工作台被设定为所选的模式。
[
正常
]
:
将工作台设定为通常的模式。
[
准备
]
:
对工作台进行准备。
[
通过
]
:
跳过工作台。
设定为通过时，显示出粉红色框。
外部准备工作台
将工作台的模式设定为外部准备，即能够对每个批量设定不同的供料器配置。在最佳化时，将自动
对每个批量设定不同的配置。
当然以共同供料器配置制作将多个批量，并以此来缩短外部准备时间是比较理想的，但是在发生类
似一部分元件不能放到工作台上等情形下，如果设定外部准备工作台，即能够限定外部准备工作台，
从而将准备时间限制到最低。
另外，其他的工作台能够以共同的供料器配置来制作数据。
请在配置不同供料器的批量上，设定不同准备组的编号。
(
7.8 PCB
一览表画面
‘
相同准备
’ )
Product070300S-12C00
1
NPM-DGS
程序手册
7.3
供料器装配画面
Page 7-54 EJS9AC-MB-07P-00

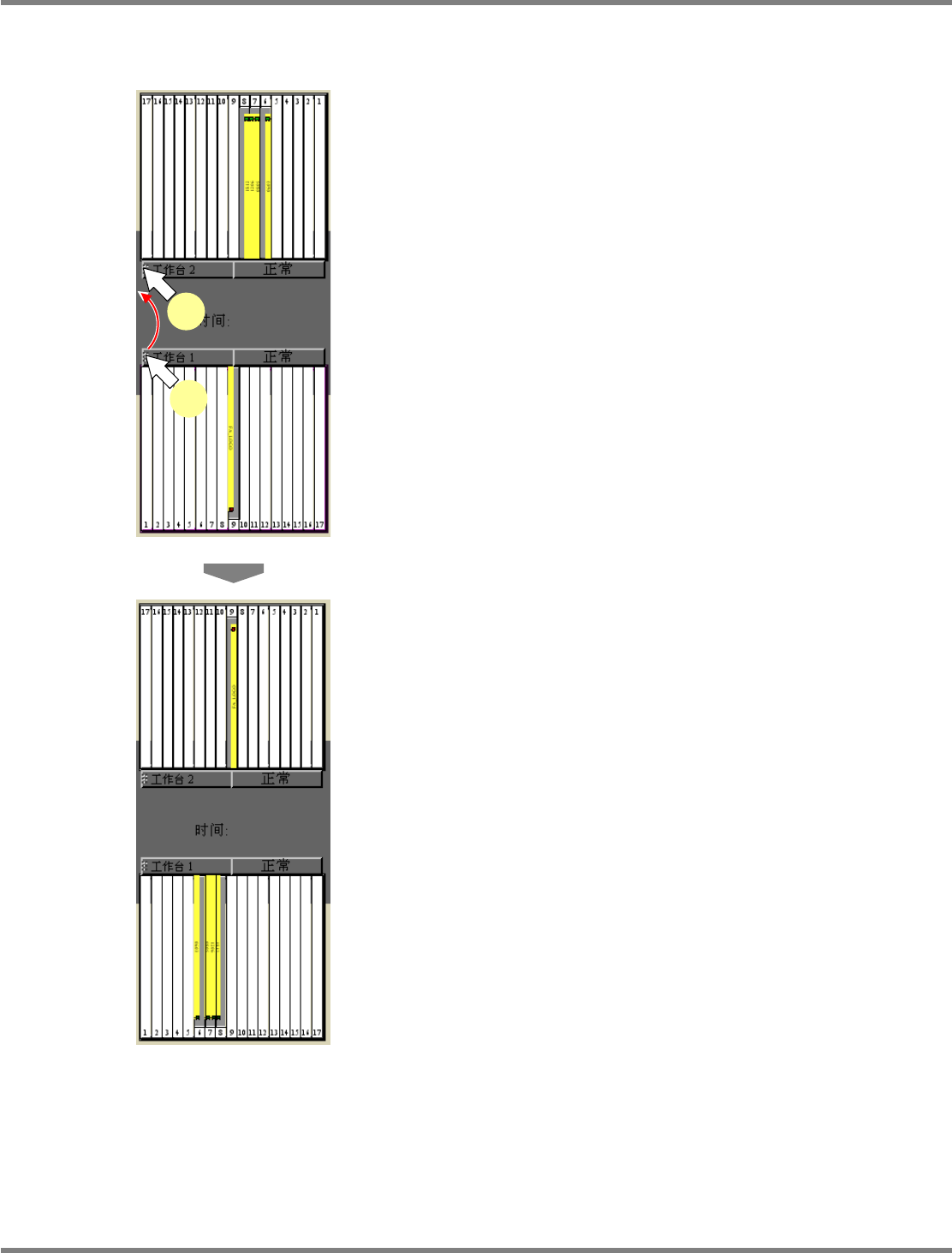

工作台的交换
1
选择交换对象的工作台编号。
2
在选择状态下，拖放到交换目标的工作
台上。
•
交换工作台。
Product070300S-14C00
Product070300S-13C00
1
2
