NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-00 Page 5-133 不匹配除去 ① 展开后坐标 → 区块坐标 1 选择菜单的 [ 操作 ] → [ 不匹配除去 ] → [ 展开后坐标 → 区块坐标 ] 。 • 将显示 < 不匹配除去 – 区块坐标重新构筑 > 画 面。 2 指定构筑区块坐标所使用的偏移量。 ∗ 如果指定了在设备上示教后的区块， 将会相应 这个区块而重新展开。 3 单击 …
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-132 EJS9AC-MB-05P-00

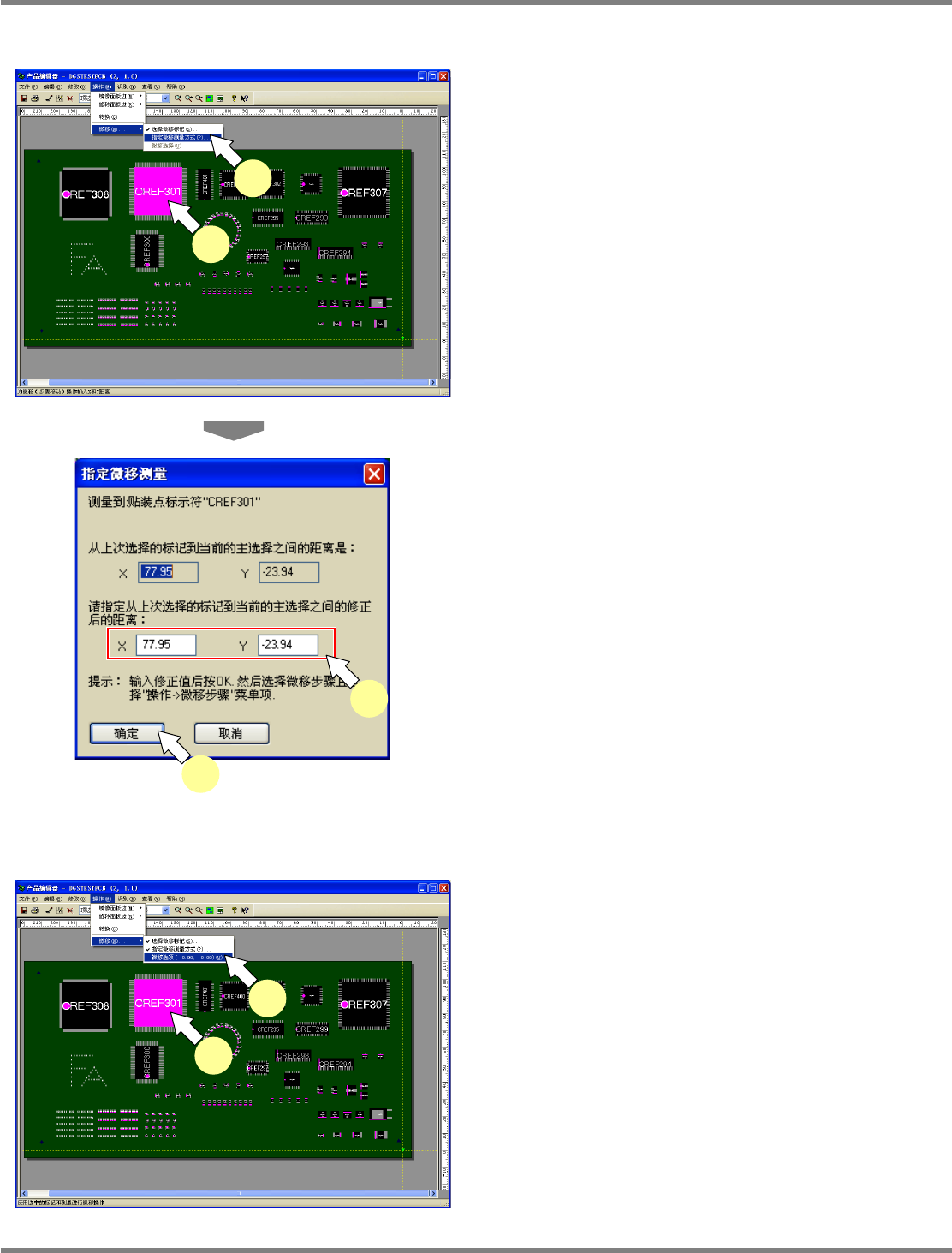

② 位置调整量的设定
1
在
PCB
编辑器的
PCB
图像中，选择要
设定位置调整量的位置。
2
选择菜单栏的
[
操作
]
→
[
微移
]
→
[
指定
微移测量方式
]
。
•
显示出
<
指定微移测量
>
画面。
3
设定距离指定的基准位置的微调整数
值
(X
、
Y)
。
4
点击
[
确定
]
。
③ 位置调整的实行
1
选择要移动的位置。
2
选择菜单栏的
[
操作
]
→
[
微移
]
→
[
微移
选项
]
。
Project050802S-13C00
1
2
Project050802S-14C00
3
4
Project050802S-15C00
1
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-133

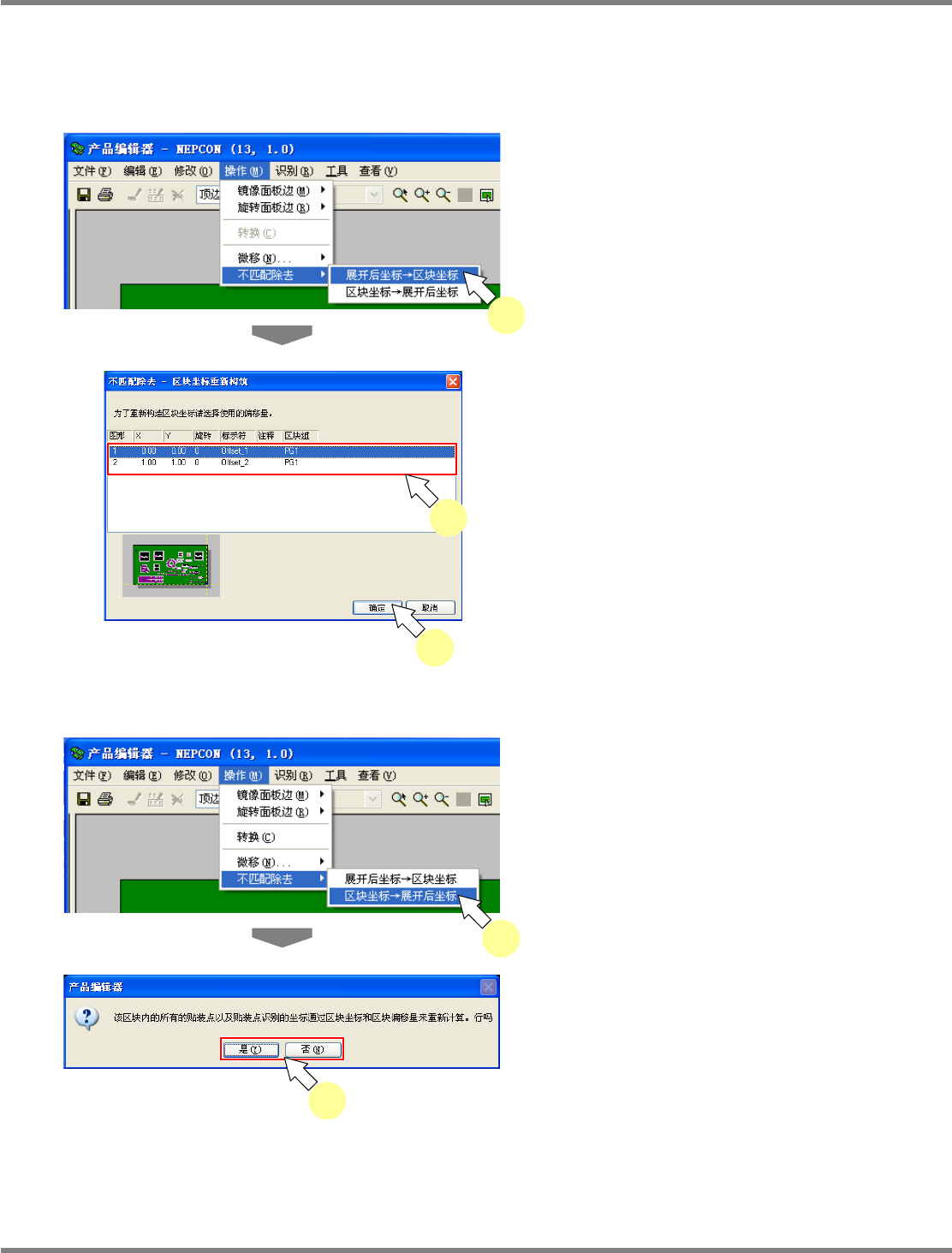

不匹配除去
① 展开后坐标
→
区块坐标
1
选择菜单的
[
操作
]
→
[
不匹配除去
]
→
[
展开后坐标
→
区块坐标
]
。
•
将显示
<
不匹配除去
–
区块坐标重新构筑
>
画
面。
2
指定构筑区块坐标所使用的偏移量。
∗
如果指定了在设备上示教后的区块，将会相应
这个区块而重新展开。
3
单击
[OK]
。
② 区块坐标
→
展开后坐标
1
选择菜单的
[
操作
]
→
[
不匹配除去
]
→
[
区块坐标
→
展开后坐标
]
。
•
将会显示坐标重新构筑的确认信息。
2
指定是否从区块坐标向展开后坐标执
行重新构筑。
•
将会复位已示教后的贴装点的示教结果。
Product050802S-121C00
1
Pr
oduc
t
05080
2
S
-122
C
00
2
3
Product050802S-123C00
1
Product050802S-124C00
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-134 EJS9AC-MB-05P-00

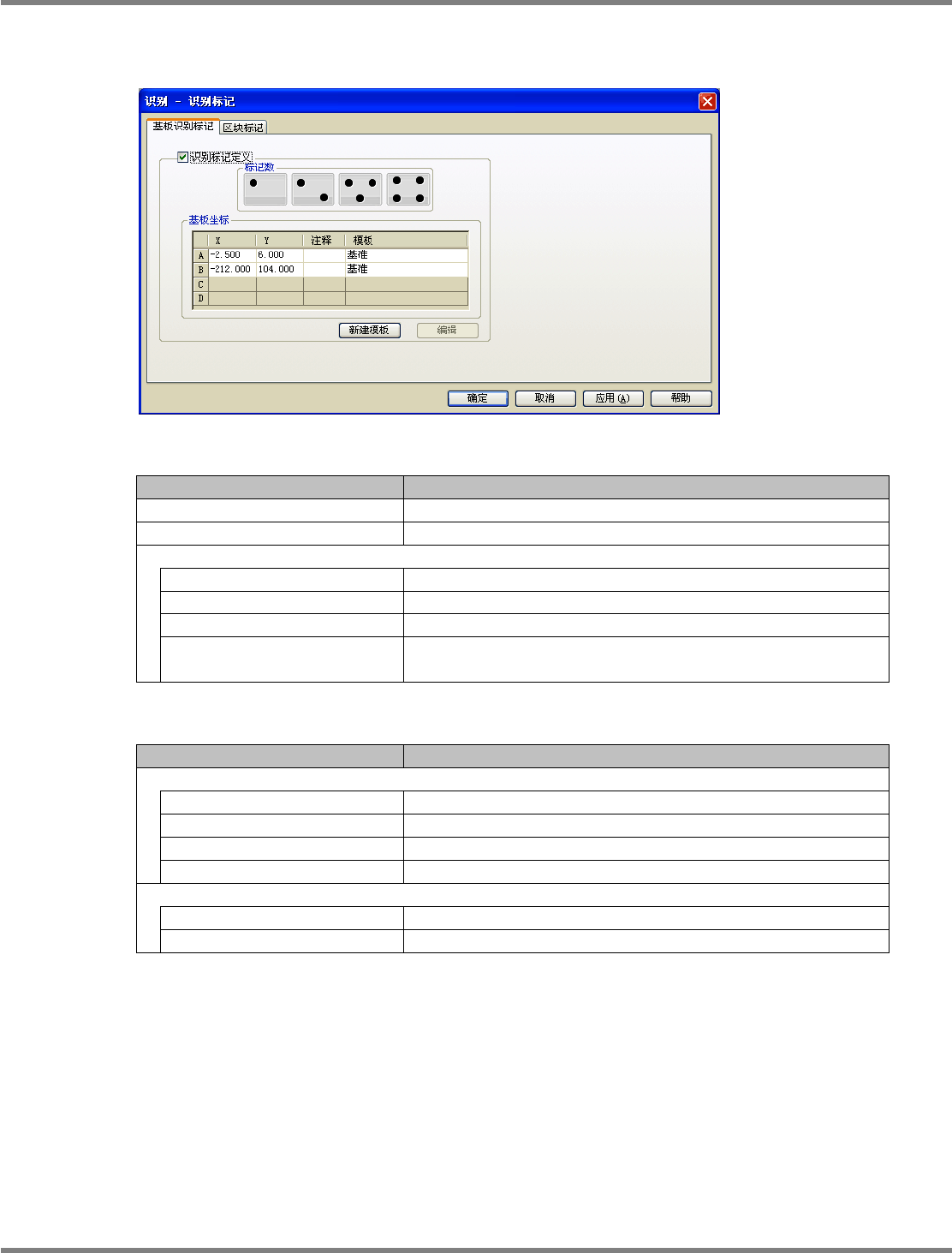

基板识别标记
设定项目
项目
说明
‘
识别标记定义
’
使用基板识别标记时打勾。
‘
标记数
’
设定基板识别标记的数值。
‘
基板坐标
’
‘X’
设定基板识别标记的
X
坐标。
‘Y’
设定基板识别标记的
Y
坐标。
‘
注释
’
输入关于基板识别标记的说明。
‘
模板
’
使用于本图形标记的模板标记。可以选择在
‘5.7
标记设定
’
中编制
的模板标记。在拉下菜单里显示可参照的模板标记。
按钮
按钮
说明
‘
标记数
’
[1]
以识别点为
1
点，设定识别标记。
[2]
以识别点为
2
点，设定识别标记。
[3]
以识别点为
3
点，设定识别标记。
[4]
以识别点为
4
点，设定识别标记。
‘
基板坐标
’
[
新建模板
]
显示新建模板标记的编制画面。
[
编辑
]
显示选择中基板识别标记的编辑画面。
Project050802S-16C00
