DGS中文手册C08.pdf - 第760页
NPM-DGS 程序手册 9.4 关于项目编辑系统画面 Page 9-66 EJS9AC-MB-09P-00 5 点击 [ 是 ] 。 • 当选择了所选元件库内的元件时，将 显示左侧 画面。 ∗ 输入元件名后替换时，将显示下述画 面。 • 将会在基板信息上显示替换后的元件 。 PPD090505S-08C 01 PPD090505S-09C 00 5 PPD090505S-10C 00
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-00 Page 9-65

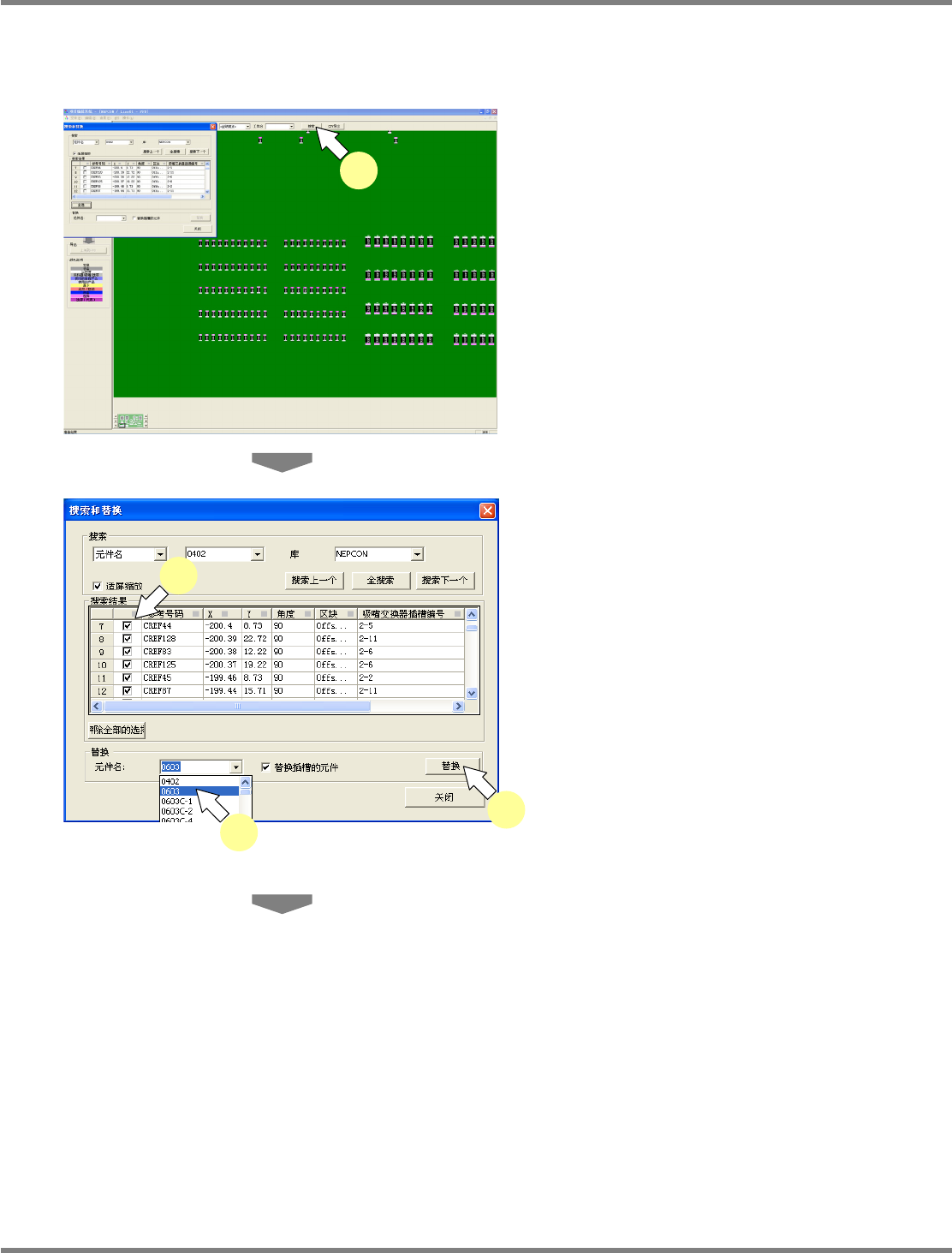

搜索和替换元件的方法
关于元件的搜索方法，请参照
‘7.6.4
基板画面中搜索元件
’
的相关记载。
1
搜索需要替换的元件。
∗
只能够替换以
‘
参考号码
’
和
‘
元件名
’
所搜索的
元件。
2
在需要替换的元件复选框内打勾。
∗
显示了
[
全搜索
]
按钮的元件，还可以全选。
3
选择需要替换的元件，或者输入元件
名。
∗
能够选择所选元件库内的元件后，进行替换。
∗
需要替换成没有登录在程序库内的元件名时，
请输入元件名后进行替换。
这时，元件数据会承接替换前的数据。
4
按
[
替换
]
。
PPD090505S-05C01
1
PPD090505S-07C01
2
3
4
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-66 EJS9AC-MB-09P-00

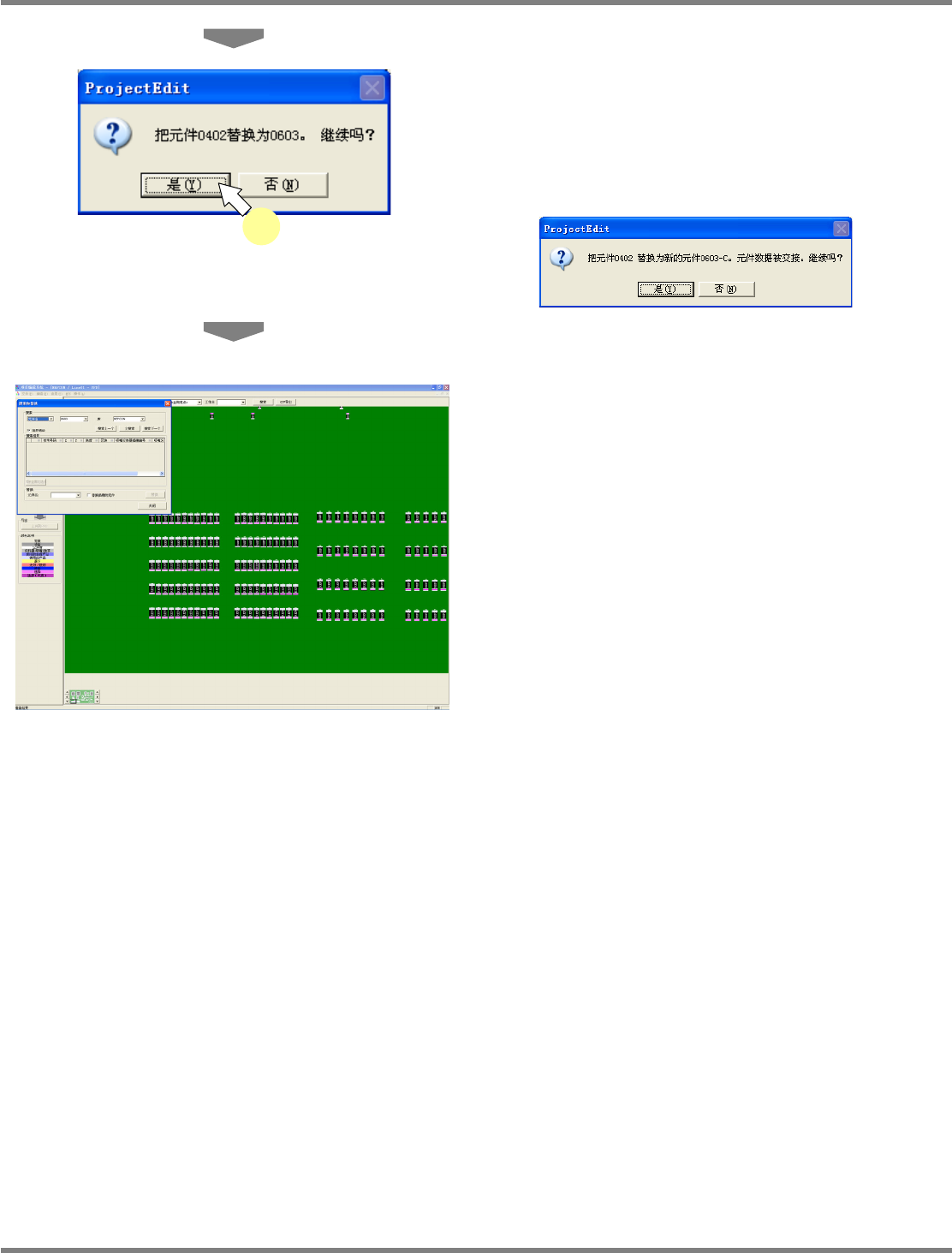

5
点击
[
是
]
。
•
当选择了所选元件库内的元件时，将显示左侧
画面。
∗
输入元件名后替换时，将显示下述画面。
•
将会在基板信息上显示替换后的元件。
PPD090505S-08C01
PPD090505S-09C00
5
PPD090505S-10C00
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-00 Page 9-67

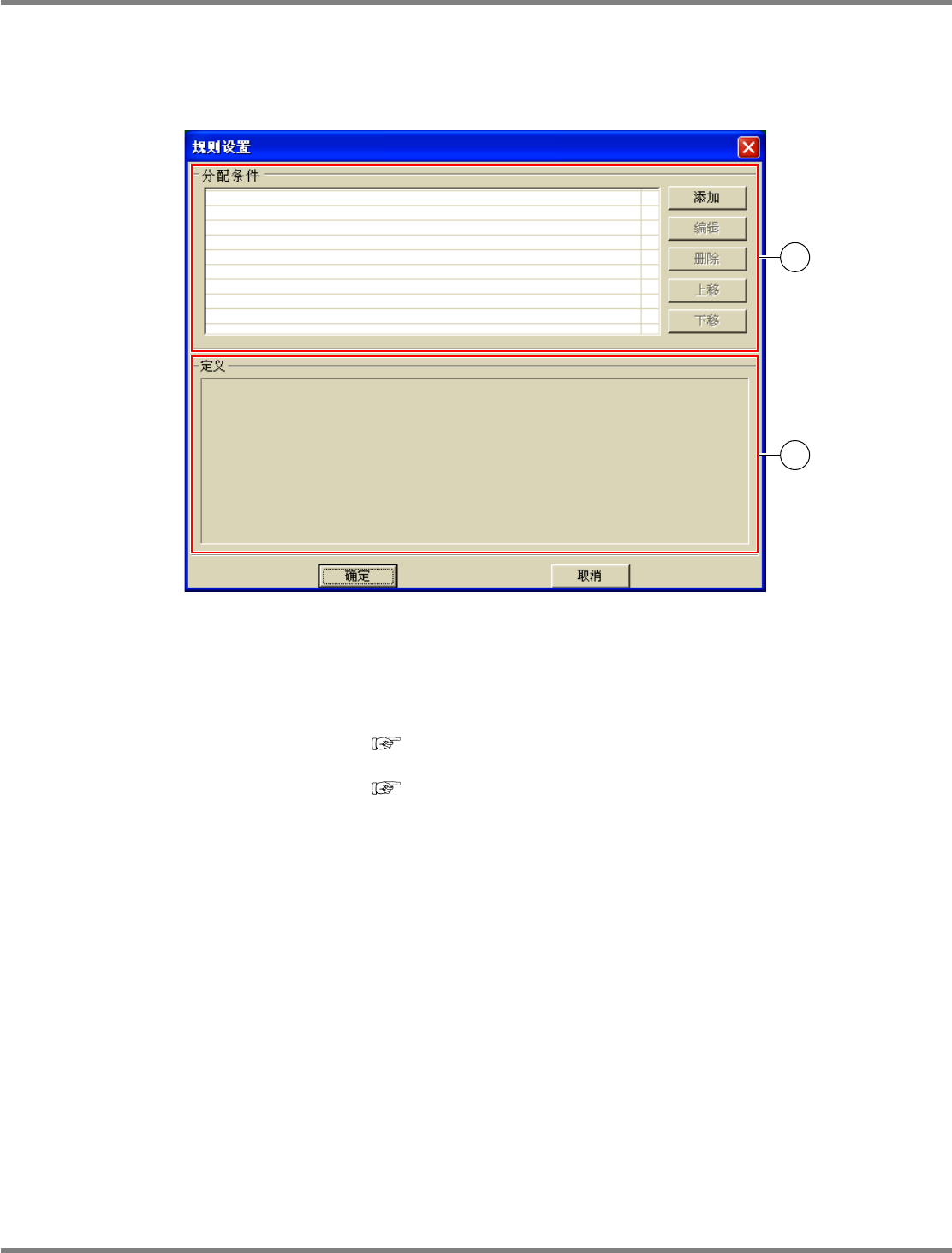

9.4.6
装配规则画面
通过装配规则画面设定元件的装配规则
(
将符合某一种规则的元件装配到特定的机器
/
基台上
)
。请
在项目栏的
‘
设置
’
中选择
[
装配规则
]
。
① 规则
显示现在所定义的装配规则一览。
从优先度最高的规则起，由上往下显示在一览中。
[
添加
]
:
新添加装配规则。
‘7.7
装配规则画面
’
→
‘
添加装配条件
’
[
编辑
]
:
编辑在一览中所选择的装配规则。
‘7.7
装配规则画面
’
→
‘
设定分配规则
’
[
删除
]
:
删除在一览中所选择的装配规则。
[
上移
]
:
提升在一览中所选择的装配规则的优先度。
[
下移
]
:
降低在一览中所选择的装配规则的优先度。
② 定义
显示在一览中所选择的装配规则的内容。
PPD090506S-01C00
1
2
