5.8 PCB
编辑
在此对
PCB
的编制、编辑、删除的步骤进行详细的说明。

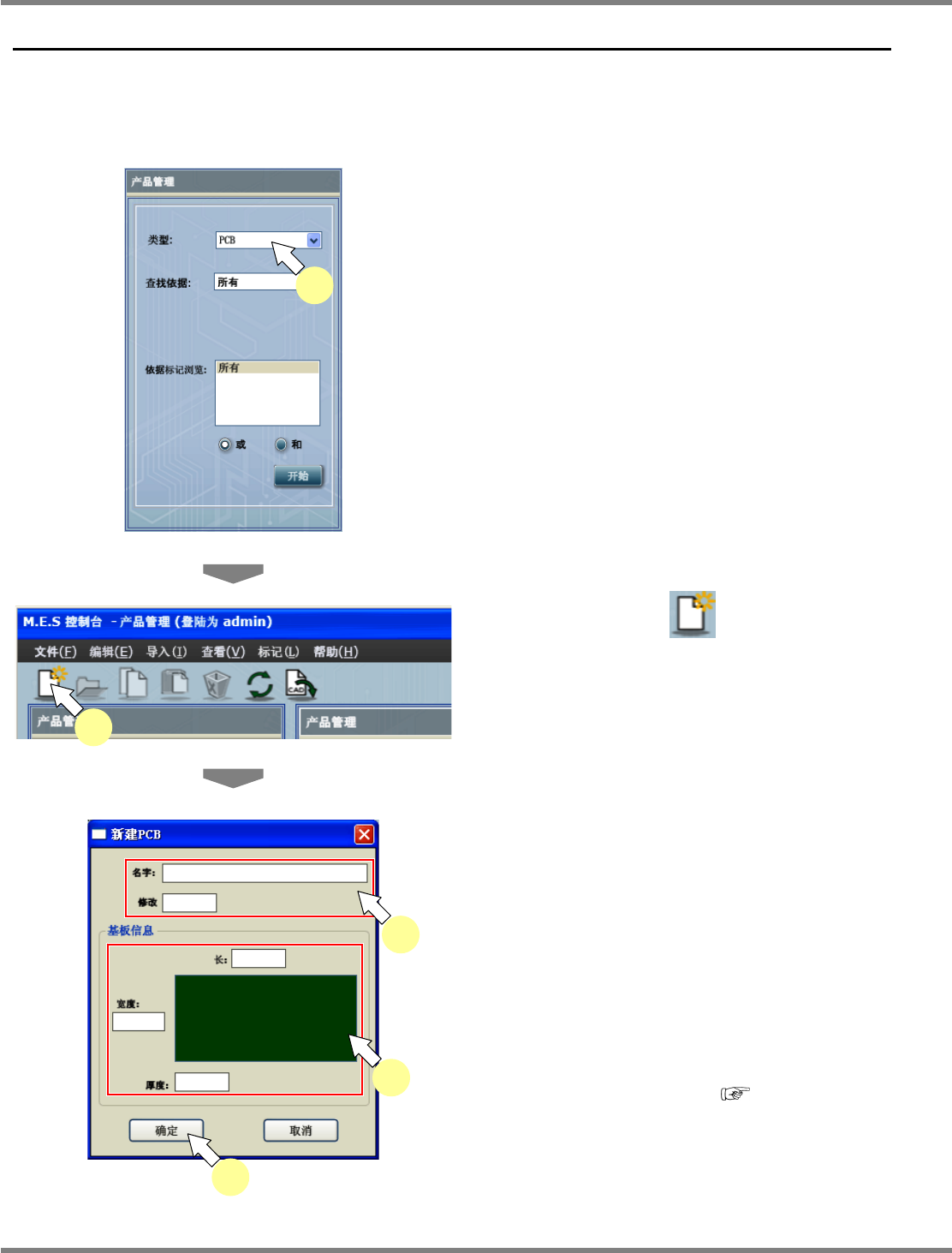

编制新的
PCB
1
在画面左上处导航区域的
‘
类型
’
中选择
[PCB]
。
2
点击工具栏的
(
新建
)
，或者选择
菜单栏的
[
文件
]
→
[
新建
]
。
•
将会显示
<
新建
PCB>
画面。
3
输入
PCB
名字和修订版本。
∗
PCB
名称不能使用全角文字。
4
输入基板长度、宽度、以及厚度。
∗
不能使用下述文字。
% , ” ’
空白
\ : ; / . < > ? *
|
全角文字
5
点击
[
确定
]
。
•
将会显示
<
产品编辑器
>
画面。
PCB
编辑器的详细内容
:
‘5.8.1
基板信息
’
以后
Project050800S-01C00
1
Project050800S-02C02
2
Project050800S-04C00
5
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-107

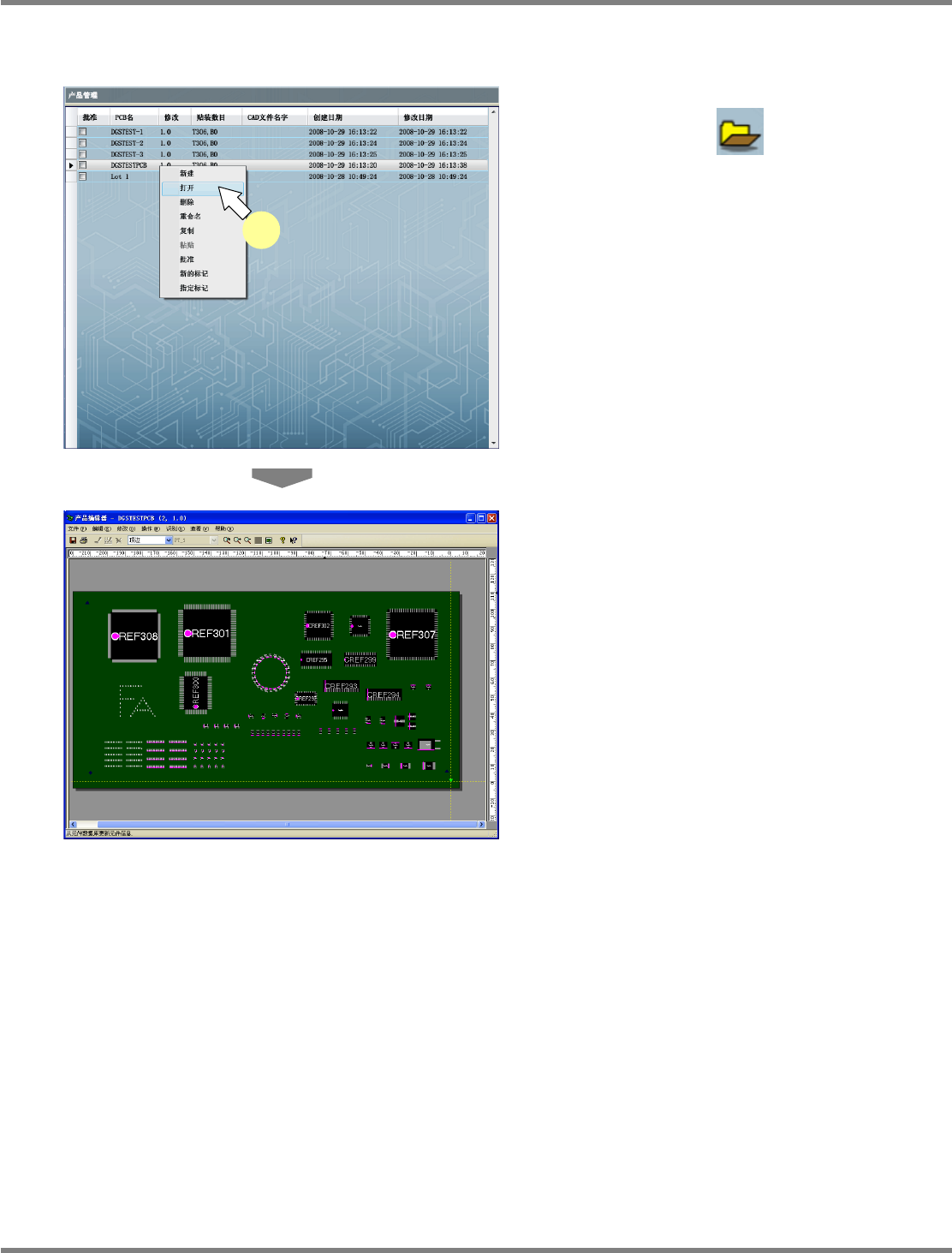

编辑现存
PCB
1
在
PCB
一览表中选择已登录的
PCB
，
点击工具栏的
(
打开
)
，或者菜单
栏的
[
文件
]
→
[
打开
]
，或者在右击菜单
中选择
[
打开
]
。
•
打开
PCB
编辑器。
Project050800S-05C00
1
Project050800S-07C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-108 EJS9AC-MB-05P-00

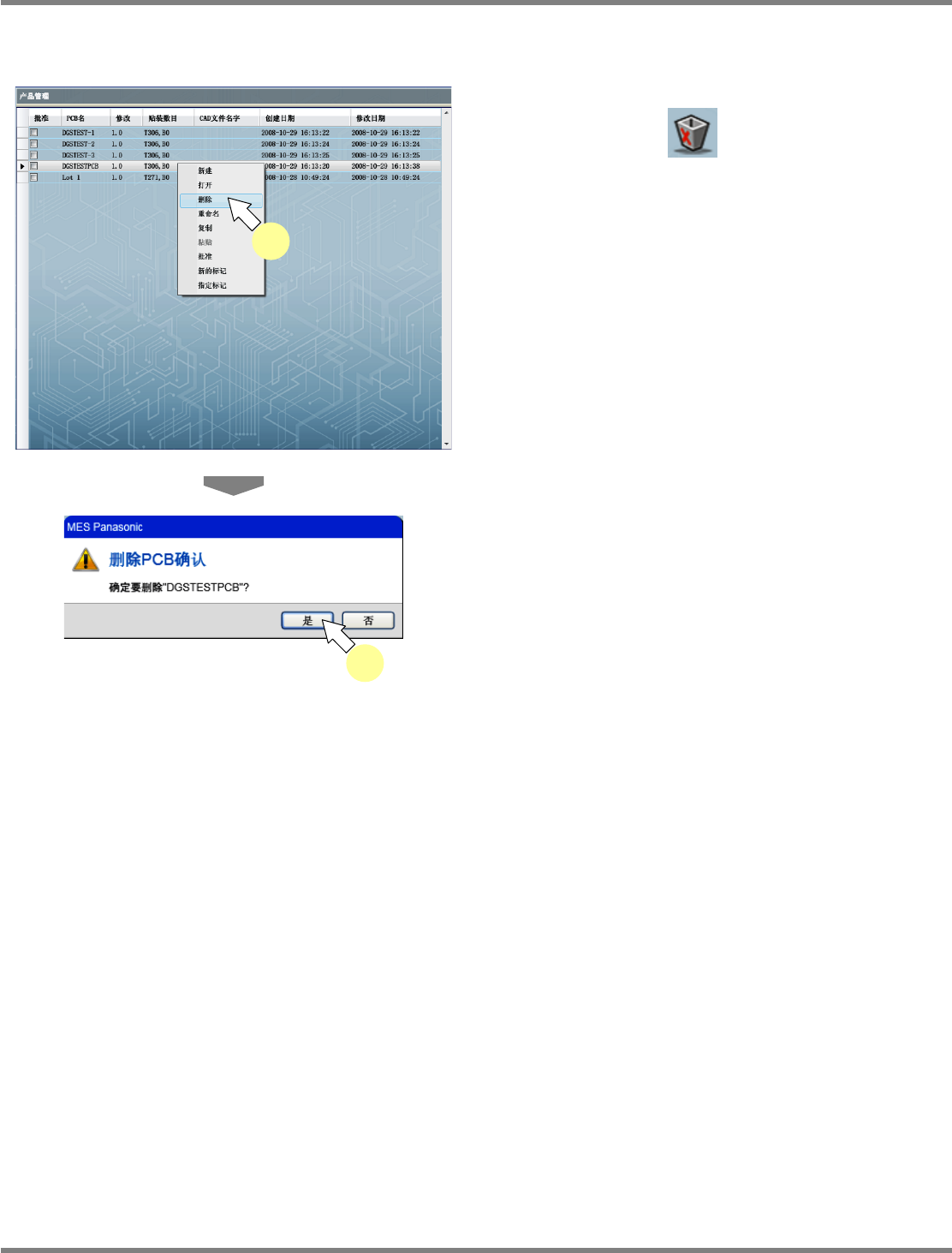

现存
PCB
的删除
1
在
PCB
一览表中选择已登录的
PCB
，
点击工具栏的
(
删除
)
，或者菜单
栏的
[
编辑
]
→
[
删除
]
，或者在右击菜单
中选择
[
删除
]
。
•
显示出确认对话框。
2
点击
[
是
]
。
•
PCB
将被删除。
Project050800S-08C00
1
Project050800S-10C00
2
