NPM-DGS 程序手册 9.3 生产数据的操作 EJS9AC-MB-09P-00 Page 9-23 5 点击 [ 是 (Y)] 。 6 点击 [ 确定 ] 。 • 合并源的坐标 (X 、 Y 、角度 ) 即会被复制进合并 目的地数据内。 PPD090304S-05C 01 5 PPD090304S-06C 01 6
NPM-DGS
程序手册
9.3
生产数据的操作
Page 9-22 EJS9AC-MB-09P-00
9.3.5 PCB
合并
在这项功能下，合并基板的坐标数据。
将会合并参考号码为相同贴装点的坐标
(X
、
Y
、角度
)
。

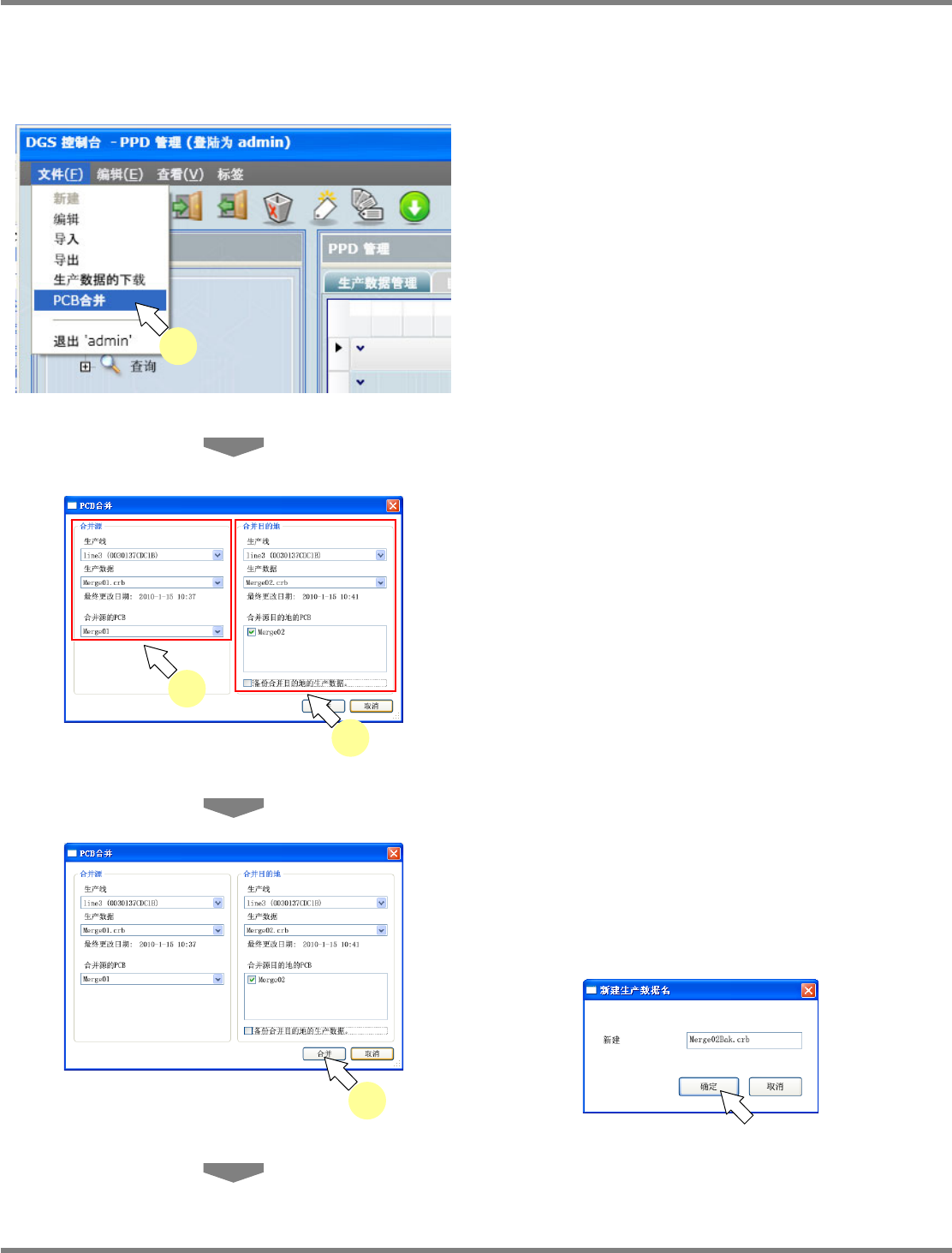

1
选择菜单栏的
[
文件
]
→
[PCB
合并
]
，
或选择右击菜单的
[PCB
合并
]
。
•
显示
<PCB
合并
>
画面。
2
选择合并源数据。
•
生产线
•
生产数据
•
合并源的
PCB
3
选择合并目的地数据。
∗
如果需要备份合并目的地数据，请在
‘
备份合并
目的地的生产数据
’
复选框内打勾。
4
点击
[
合并
]
。
∗
如果在
‘
备份合并目的地的生产数据
’
复选框内
打勾，将会显示新建生产数据名称的窗口，请
在这个窗口上设定数据名称后，点击
[OK]
。
PPD090304S-01C02
1
PPD090304S-03C01
2
3
PPD090304S-03C01
4
PPD090304S-04C01
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-00 Page 9-23
5
点击
[
是
(Y)]
。
6
点击
[
确定
]
。
•
合并源的坐标
(X
、
Y
、角度
)
即会被复制进合并
目的地数据内。
PPD090304S-05C01
5
PPD090304S-06C01
6
NPM-DGS
程序手册
9.3
生产数据的操作
Page 9-24 EJS9AC-MB-09P-00
9.3.6
复制生产数据
在这里复制生产数据。
1
右点击需要复制的生产数据后，选择
[
复制
]
。
•
将显示
<
新建生产数据名
>
画面。
2
指定复制目的地的生产数据名。
∗
请指定与既存生产数据名不重复的名称。
3
点击
[
确定
]
。
•
将会以所使用的名称执行复制。
PPD090305S-00C01
1
PPD090305S-01C00
2
3
