NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-00 Page 5-249  按钮 按钮 说明 [ 简易优先顺序 ] 显示简易指定的设定画面。 [ 贴装优先顺序 ] 显示复数序列的设定画面。 [ 相对优先顺序 ] 显示相对优先顺序的设定画面。 ‘ 顺序 ’ [ 添加 ] 进行序列的新登录。 [ 删除 ] 进行序列的删除。 ‘ 前 ’ [ 向前 ] 提升序列中元件的优先顺序。 [ 删除 ] 在序列中删除元件。…

100%1 / 866
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-248 EJS9AC-MB-05P-00

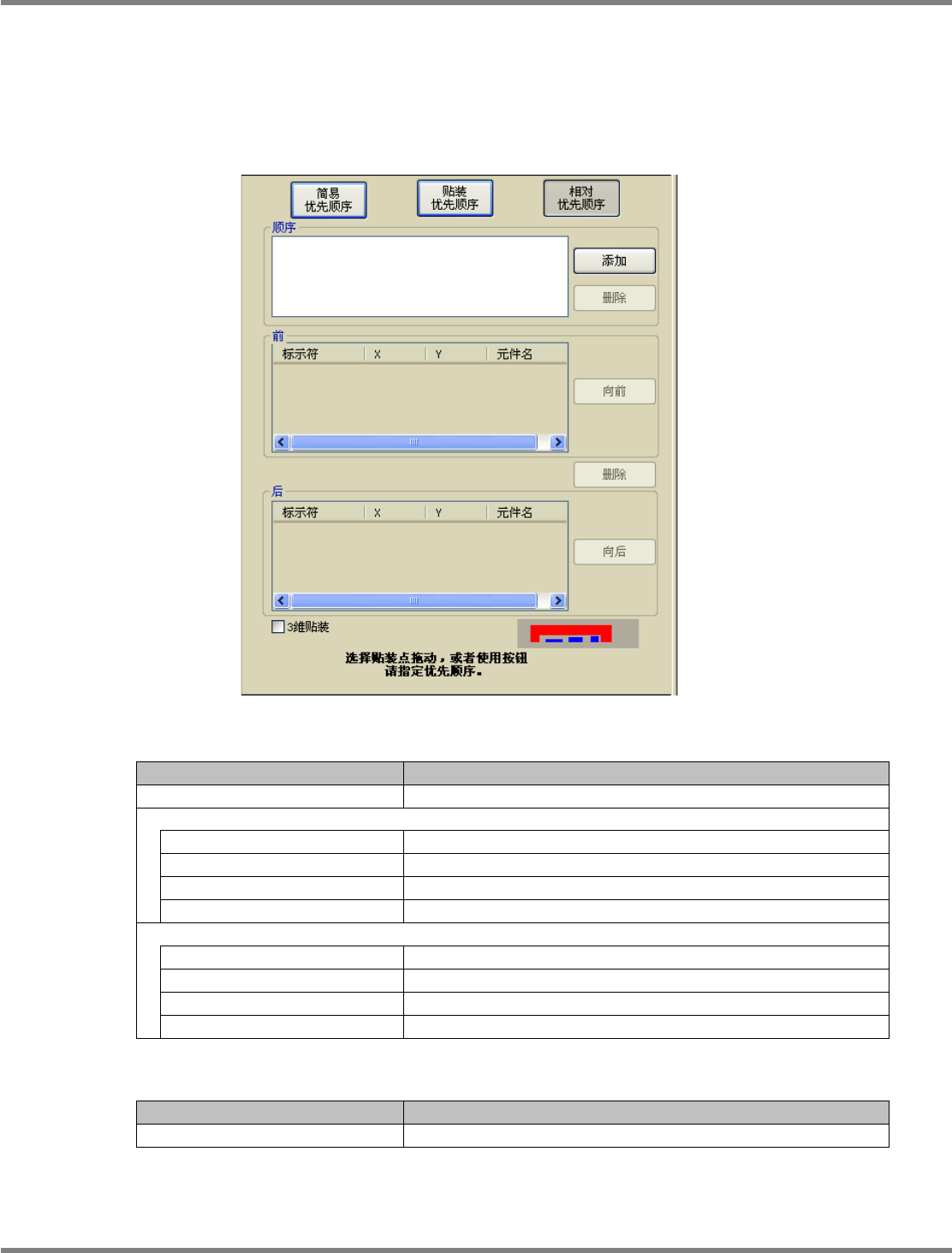

相对优先顺序
相对优先顺序是设想
POP
等的
3D
实装。
在实装元件时进行最佳化处理，以便同一个序列中指定为
‘
前
’
的元件必定比指定为
‘
后
’
的元件优先实
装。
仅本实装点优先顺序对应于
3D
实装。
显示项目
项目
说明
‘
顺序
’
显示已登录的序列。
‘
前
’
‘
标示符
’
显示进行先装元件的参考编号。
‘X’
显示进行先装元件的
X
坐标。
‘Y’
显示进行先装元件的
Y
坐标。
‘
元件名
’
显示进行先装元件的元件名称。
‘
后
’
‘
标示符
’
显示进行后装元件的参考编号。
‘X’
显示进行后装元件的
X
坐标。
‘Y’
显示进行后装元件的
Y
坐标。
‘
元件名
’
显示进行后装元件的元件名称。
设定项目
项目
说明
‘3
维贴装
’
进行
3D
实装时打勾。
Project050809S-23C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-249
按钮
按钮
说明
[
简易优先顺序
]
显示简易指定的设定画面。
[
贴装优先顺序
]
显示复数序列的设定画面。
[
相对优先顺序
]
显示相对优先顺序的设定画面。
‘
顺序
’
[
添加
]
进行序列的新登录。
[
删除
]
进行序列的删除。
‘
前
’
[
向前
]
提升序列中元件的优先顺序。
[
删除
]
在序列中删除元件。
‘
后
’
[
向后
]
降低序列中元件的优先顺序。
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-250 EJS9AC-MB-05P-00
相对优先顺序的添加
1
选择菜单栏的
[
查看
]
→
[
信息框
]
。
2
点击
[
相对优先顺序
]
。
Project050809S-24C00
1
Project050809S-25C00
2
