NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-00 Page 9-61

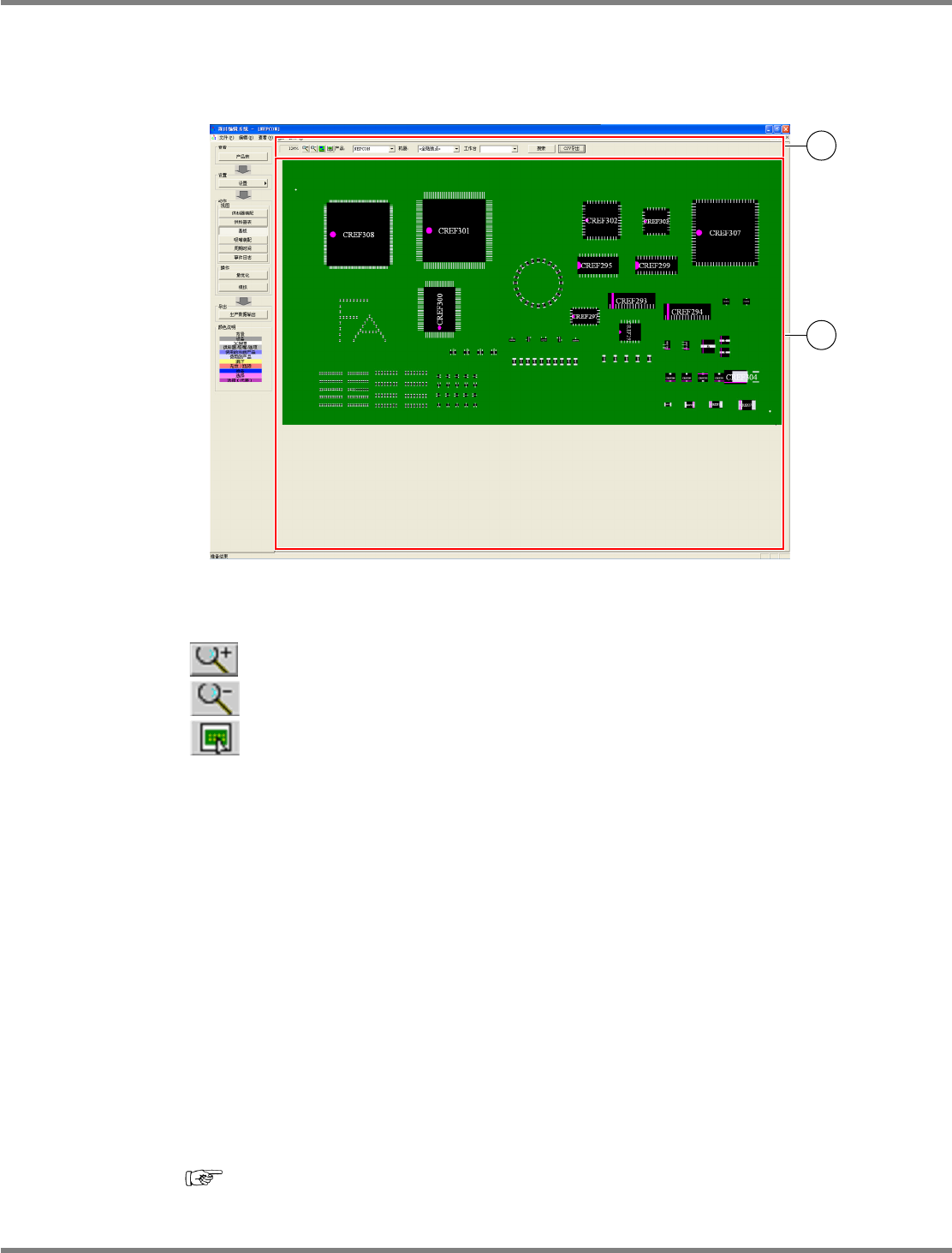

9.4.5
基板画面
通过基板画面确认基板上的元件装配、在哪一个机器上进行各实装点的实装。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
基板
]
。
① 画面显示控制部
(
放大显示
)
:
放大画面的显示倍率。
(
缩小显示
)
:
缩小画面的显示倍率。
(
配合基板进行缩放
)
:
调节缩放，以使用当前的画面尺寸显示基板全体。
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按照各机器分开显示实装点。
[<
没有过滤器
>]
:
显示所有的实装点。
[(
机器名
)]
:
只显示在所选择的机器上进行实装的实装点。
[
检查
]
:
显示进行检查的实装点。
‘
工作台
’
在机器选择特定机器的情况下可选择。
[(
工作台名
)]
:
只显示在所选择的工作台上进行实装的实装点。
[
搜索
]
显示搜索元件的画面。
[CSV
导出
]
以
CSV
形式文件输出贴装点一览。
‘7.6.7
贴装点一览的
CSV
输出
’
Product070600S-01C03
1
2
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-62 EJS9AC-MB-09P-00
② 基板形象显示部
用图形显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
右击菜单
项目
说明
[
隐藏贴装点
]
隐藏所选择的元件。
‘7.6.6
隐藏贴装点
’
[
显示贴装点
]
重新显示隐藏的元件。
‘5.8.4
实装点的编辑
’
[PCB
编辑
]
打开
PCB
编辑器，编辑基板。能够进行追加、删除元件、实装点
等操作。
‘5.8 PCB
编辑
’
→
‘ PCB
编辑器
’
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
旋转封装
]
相应封装而旋转元件数据。
‘9.4.2
供料器装配画面
’
→
‘
旋转封装
’
[
为编辑货盘数据
]
编辑托盘板数据。
‘7.3
供料器装配画面
’
→
‘
托盘板数据的编辑
’
[
编辑贴装
]
编辑实装点的坐标。
[
元件不为分配对象
]
从分配对象中取消所选择的元件。
[
跳过元件
]
跳过所选的元件。
[
跳过图形
]
跳过所选择的图形。
[
跳过实装点
]
跳过所选择的实装点。
[
贴装头检查跳过
]
跳过所选元件的检查。
‘7.6.2
跳过元件的检查
’
[
贴装点点胶跳过
]
跳过所选元件的点胶。
‘7.6.3
跳跃元件的点胶
’
[
复制部品名
]
将所选择元件名称复制到剪贴板上。
‘7.6.5
在基板画面上复制元件名称
’
左单击
在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
(
‘7.6.
基板画面
’
→
‘
左单击
’ )
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-00 Page 9-63
1

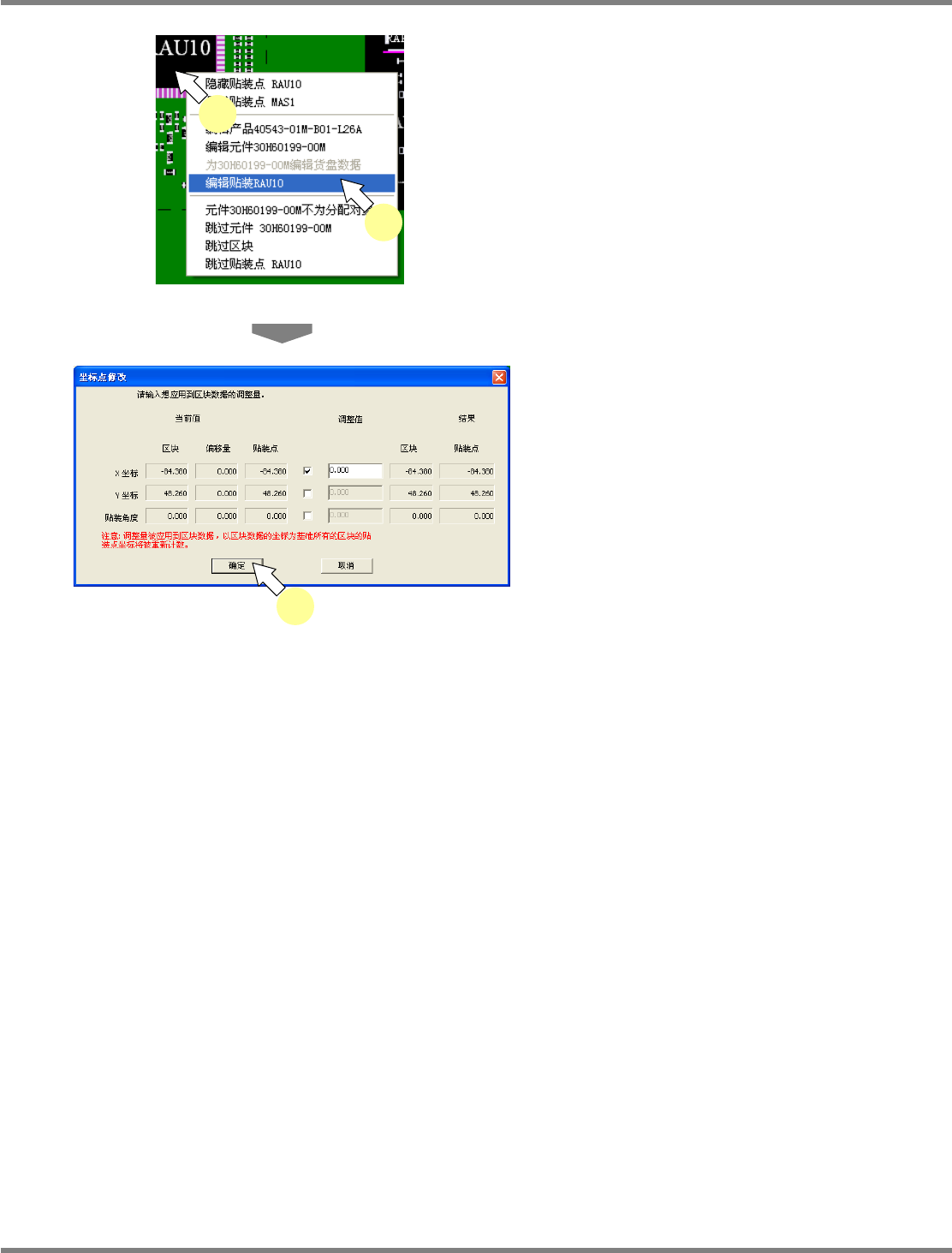

选择元件后，在元件上右击。
2
选择
[
编辑贴装
XXXX]
。
•
显示出
<
坐标点修改
>
画面。
3
在需要调整的项目上打勾，并输入调整
量后，点击
[OK]
。
PPD090505S-02C02
1
2
PPD090505S-03C02
3
