NPM-DGS
程序手册
7.11
各种设定
EJS9AC-MB-07P-00 Page 7-115
③ 平衡系数选项
通过设定平衡系数，能够调整各设备间的
TACT
平衡。在将某一设备的系数设定为
100%
，将 其 他
设备的系数设定为
50%
之际，设备即会将
50%
的设备的
TACT
设定为
100%
设备
TACT
的一半以
求得平衡
∗
1
。
在贴装模式中混合存在不同的设备
(
独立或交替
)
之际使用这项功能。交替模式的设备使用前后的贴
装头来交替生产前后轨道的基板，而独立模式的设备只用单侧头来生产单侧轨道的基板。但是，显
示为
DGS
的
TACT
属于各基板单独生产时的
TACT
。因此，在实际生产之际，交替模式设备的生
产时间为前后轨道基板的总和
(
约为独立模式的
2
倍
∗
2
)
，而有可能不能保持设备间
TACT
的平衡。
为了改善这一现象而使用本功能。当混合存在不同的贴装模式时，为了获取实际生产的
TACT
平
衡，推荐将独立模式的平衡系数设定为
100%
、将交替模式设定为
50%
∗
3
。
∗
1
:
因为所设定的值属于目标值，因此有可能不能达到所指定的平衡效果。
∗
2
:
属于前后轨道基板的生产时间的合计，因此当前后轨道基板的生产时间存在差异时，有可能不能达
到独立模式的
2
倍。
∗
3
:
交替模式的前专用和后专用设备只生产单侧轨道上的基板，因此与独立模式相同。

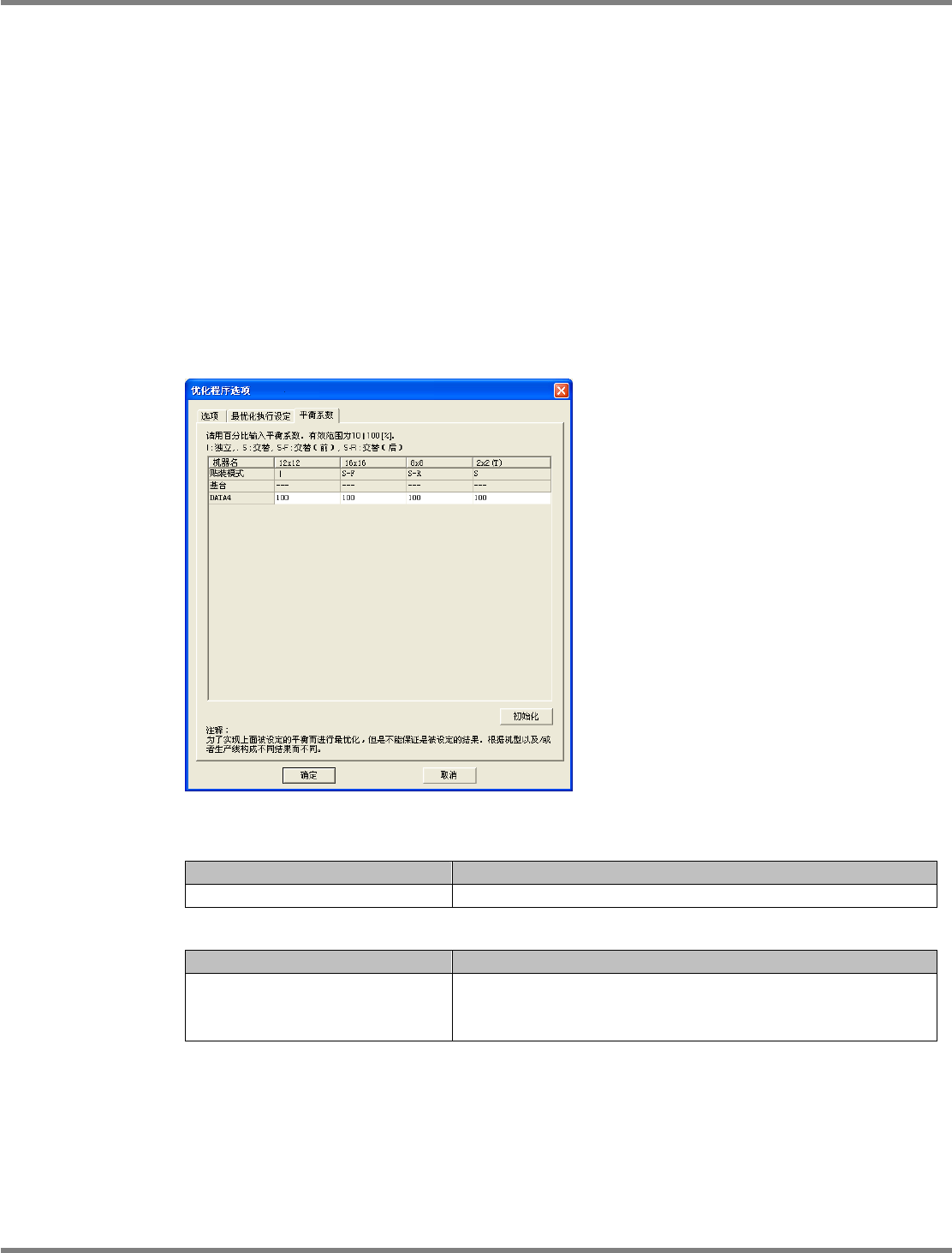

平衡系数的设定项目
项目
说明
系数
设定各设备的系数。
按钮
项目
说明
[
初始化
]
通常将全部的设备系统返回到
100%
的初期值。
如果在生产线上混合存在不同贴装模式的设备，那么将独立的设
备设定为
100%
、交替的设备设定为
50%
。
Product071002S-04C03
NPM-DGS
程序手册
7.11
各种设定
Page 7-116 EJS9AC-MB-07P-00
7.11.3
为元件设定最大料盘的设定
通过
<
为元件设定最大料盘
>
画面设定元件的料盘数
(
分割的最多数量
)
。
在特定元件的实装点多的情况下，增加该元件的料盘数，可以试图缩短循环时间。

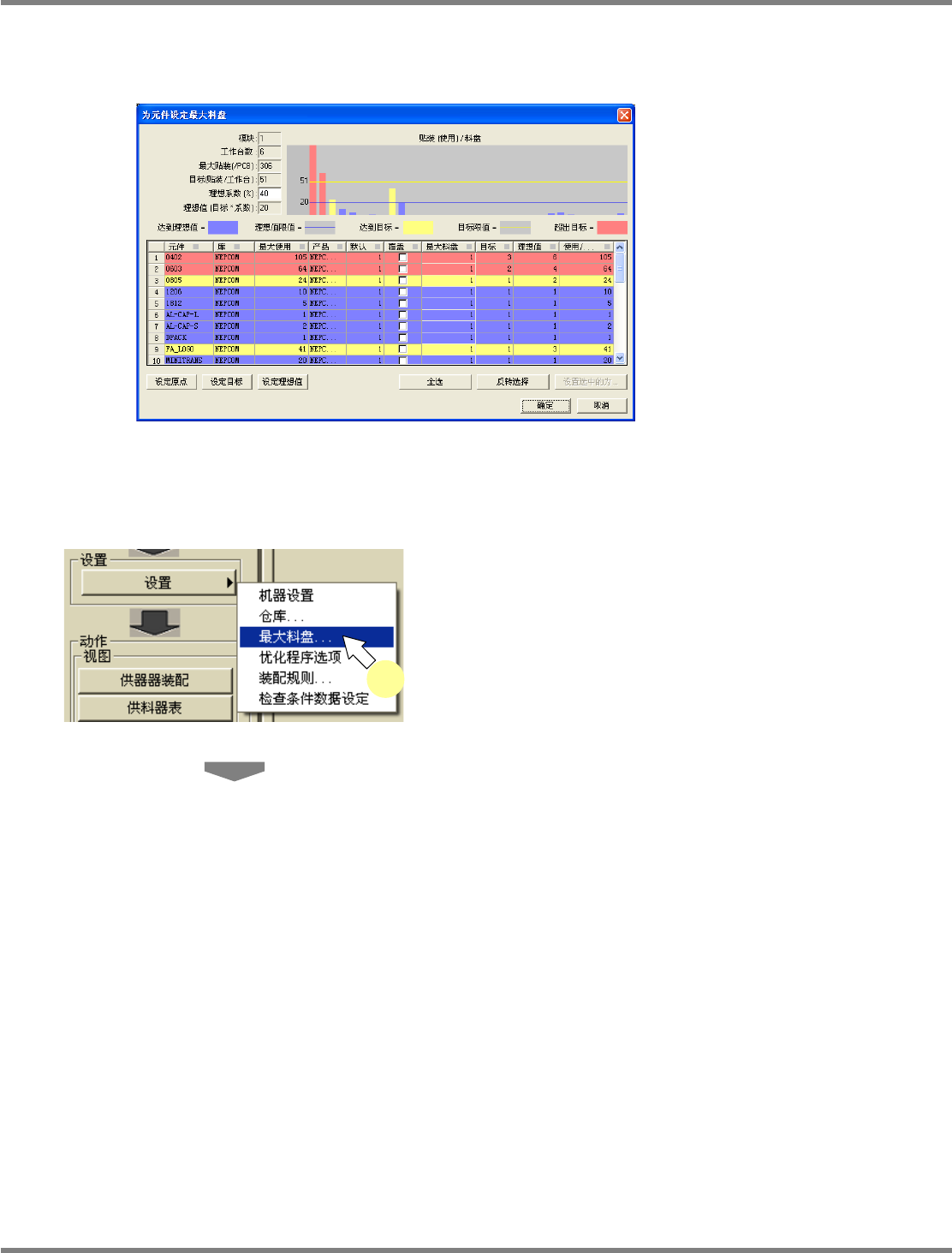

设定最大料盘
1
在项目栏的
‘
设置
’
选择
[
最大料盘
]
，或选
择菜单栏的
[
编辑
]
→
[
为元件设定最大
料盘
]
。
•
将会显示
<
为元件设定最大料盘
>
画面。
Product071003S-01C01
Product071003S-02C01
1
NPM-DGS
程序手册
7.11
各种设定
EJS9AC-MB-07P-00 Page 7-117

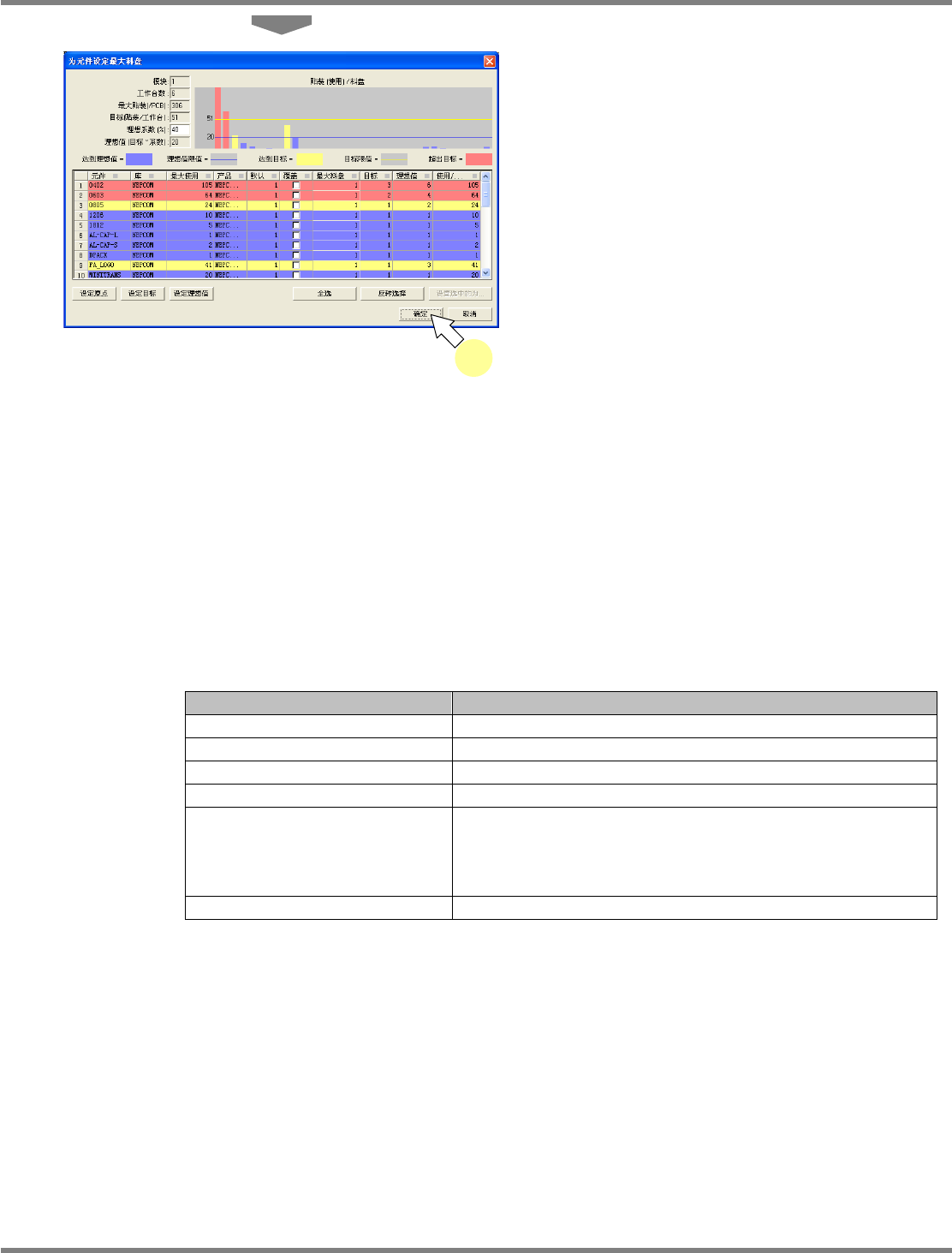

2
根据需要变更
‘
理想系数
(%)’
，点击另
外字段。
•
将会计算目标值和理想值。现在的最大料盘数
超过目标值时以红色显示，超过理想值的元件
以黄色显示。
3
若要变更默认的最大料盘数和用户设
定值，输入要设定的值。
∗
若要替换默认的最大料盘数和目标值，请点击
[
设定目标
]
。
∗
若要替换默认的最大料盘数和理想值，请点击
[
设定理想值
]
。
∗
在需要将多个元件的最大料盘数据一次性设定
为相同的值时，请按下
[Ctrl]
键的同时点击需要
设定元件的行序号
(
全部元件时，点击
[
全选
]
后
)
后，点击
[
设置选中的为
...]
。
4
点击
[
确定
]
。
•
将会保存新的设定。
基础数据部
项目
说明
‘
模块
’
显示所使用的模块数。
‘
工作台
’
显示工作台数。
‘
最大贴装
(/PCB)’
显示每个基板的贴装点总数。
‘
目标
(
贴装
/
工作台
)’
显示为了达到目标料盘数而分配各工作台的贴装点数。
‘
理想系数
(%)’
是得到理想值所需的系数，初期值为
40%
。在系数栏中输入数字，
然后按
Enter
键，则可得到理想值。
∗
提高该数值
(ex.80%)
，元件分割数会变少，降低该数值，分割
数会变多。
‘
理想值
(
目标
∗
系数
)’
显示在不超出料盘目标数的范围内分配到工作台的贴装点总数。
Product071003S-03C01
4
