NPM-DGS 程序手册 7.3 供料器装配画面 Page 7-66 EJS9AC-MB-07P-00 在双轨上显示周期 在双轨上，显示每个轨道的周期，以 及每个机器的周期。 显示方法因实装模式、轨道指定而有 所不同。 ① 交替 : 没有指定轨道时 a : 显示各个轨道上的周期。 b : 在两个轨道上生产时，将作为机器周 期而显 示周期的平均。 ② 交替 : 指定了轨道 1 、轨道 2 时 a : 显示各个轨道的周期。没有在轨道指定…
NPM-DGS
程序手册
7.3
供料器装配画面
EJS9AC-MB-07P-00 Page 7-65
4
点击
[
模拟
]
。
∗
执行最优化，即会重新分配所移动的贴装点，
而所设定的贴装点将会返回到原状。请不要执
行最优化。在变更了供料器配置而需要执行最
优化的情形下，请暂时先执行最优化后，再移
动贴装点数。
Project070300S-36C00
4
NPM-DGS
程序手册
7.3
供料器装配画面
Page 7-66 EJS9AC-MB-07P-00
在双轨上显示周期
在双轨上，显示每个轨道的周期，以及每个机器的周期。
显示方法因实装模式、轨道指定而有所不同。
① 交替
:
没有指定轨道时
a :
显示各个轨道上的周期。
b :
在两个轨道上生产时，将作为机器周期而显
示周期的平均。
② 交替
:
指定了轨道
1
、轨道
2
时
a :
显示各个轨道的周期。没有在轨道指定下指
定的轨道，将显示在括弧内。
b :
在轨道指定下，以所指定的轨道进行生产时
的周期，将作为机器的周期而显示出来。
③ 独立、交替
(
前轨道用
)
、交替
(
后轨道用
)
时
a :
显示在轨道指定下，以所指定的轨道进行生
产时的周期。将不显示在轨道指定下，没有
指定轨道的周期。
b :
在轨道指定下，以所指定的轨道进行生产时
的周期，将作为机器的周期而显示出来。
Project070300S-40C00
a
b
a
Project070300S-41C00
a
b
a
Project070300S-42C00
a
b
a
NPM-DGS
程序手册

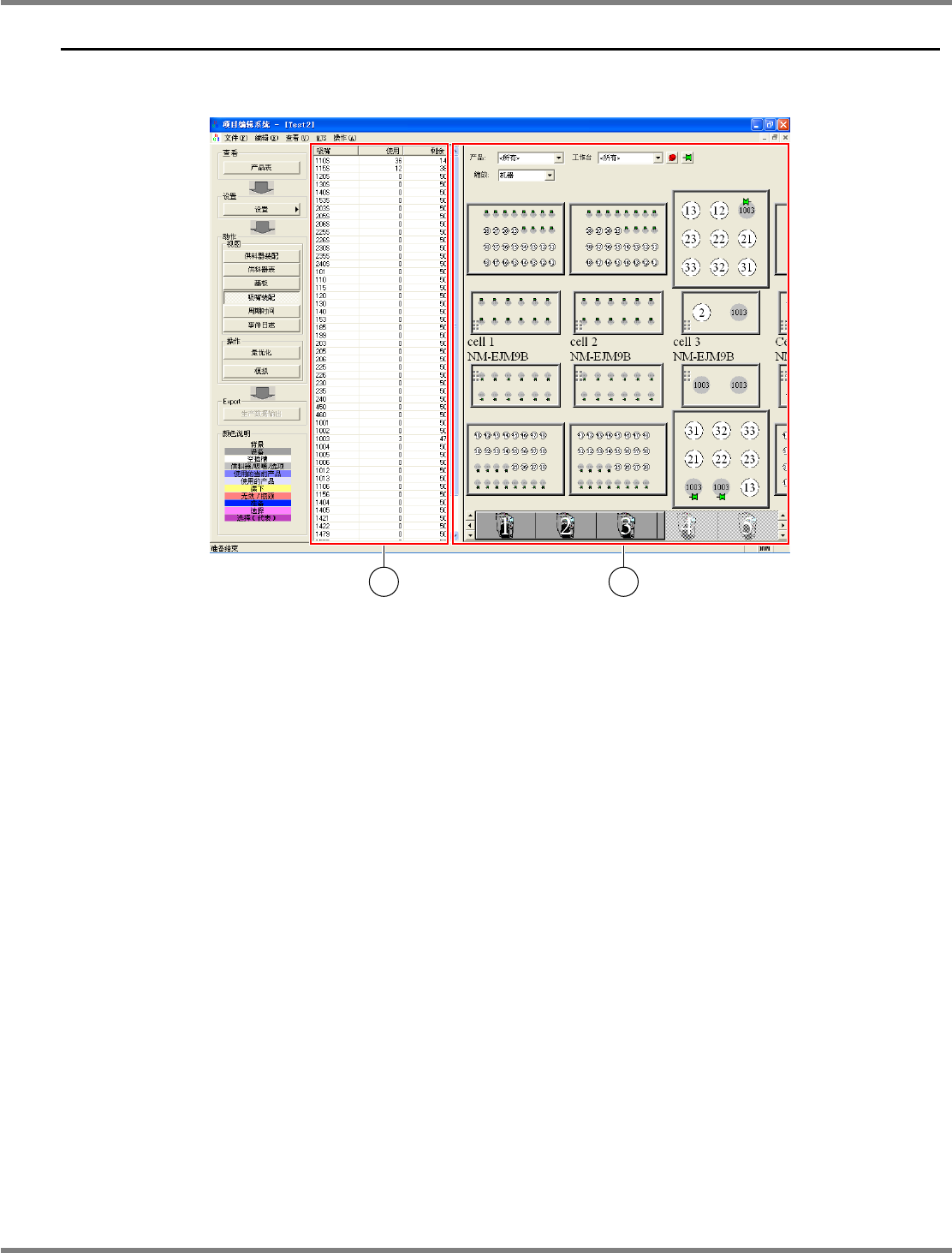

7.4
吸嘴装配画面
EJS9AC-MB-07P-00 Page 7-67
7.4
吸嘴装配画面
通过吸嘴装配画面进行吸嘴装配状态的确认和更改。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
吸嘴装配
]
。
① 吸嘴一览
显示吸嘴一览和其剩余数
(
在仓库中所设定的数量
−
装配到吸嘴交换器的数量
)
。
② 吸嘴装配
显示吸嘴装配。也可进行吸嘴装配的更改。
‘
缩放
’
更改吸嘴装配的显示倍率。
[
生产线
]
:
更改到可显示生产线全体的倍率。
[
机器
]
:
显示
1
台机器时，使其尺寸改到最大倍率。
[
工作台
]
:
显示
1
台供料器工作台时，使其尺寸改到最大倍率。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
‘
产品
’
切换要显示哪个生产数据。
[<
所有
>]
:
显示所有的生产数据。
[(
生产数据
)]
:
显示所登录的生产数据组，或者只显示生产数据。
Product070400S-01C02
1 2
