NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-00 Page 5-177  状态栏的显示 1 选择菜单栏的 [ 查看 ] → [ 状态栏 ] 。 • 在 < 产品编辑器 > 画面的下方添加状态栏。 Project050802S-1 02C00 1 Project050802S-1 03C00

100%1 / 866
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-176 EJS9AC-MB-05P-00
原点的显示
1
选择菜单栏的
[
查看
]
→
[
原点
]
。
•
显示出基板的原点、
X
轴、
Y
轴。
Project050802S-100C00
1
Project050802S-101C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-177

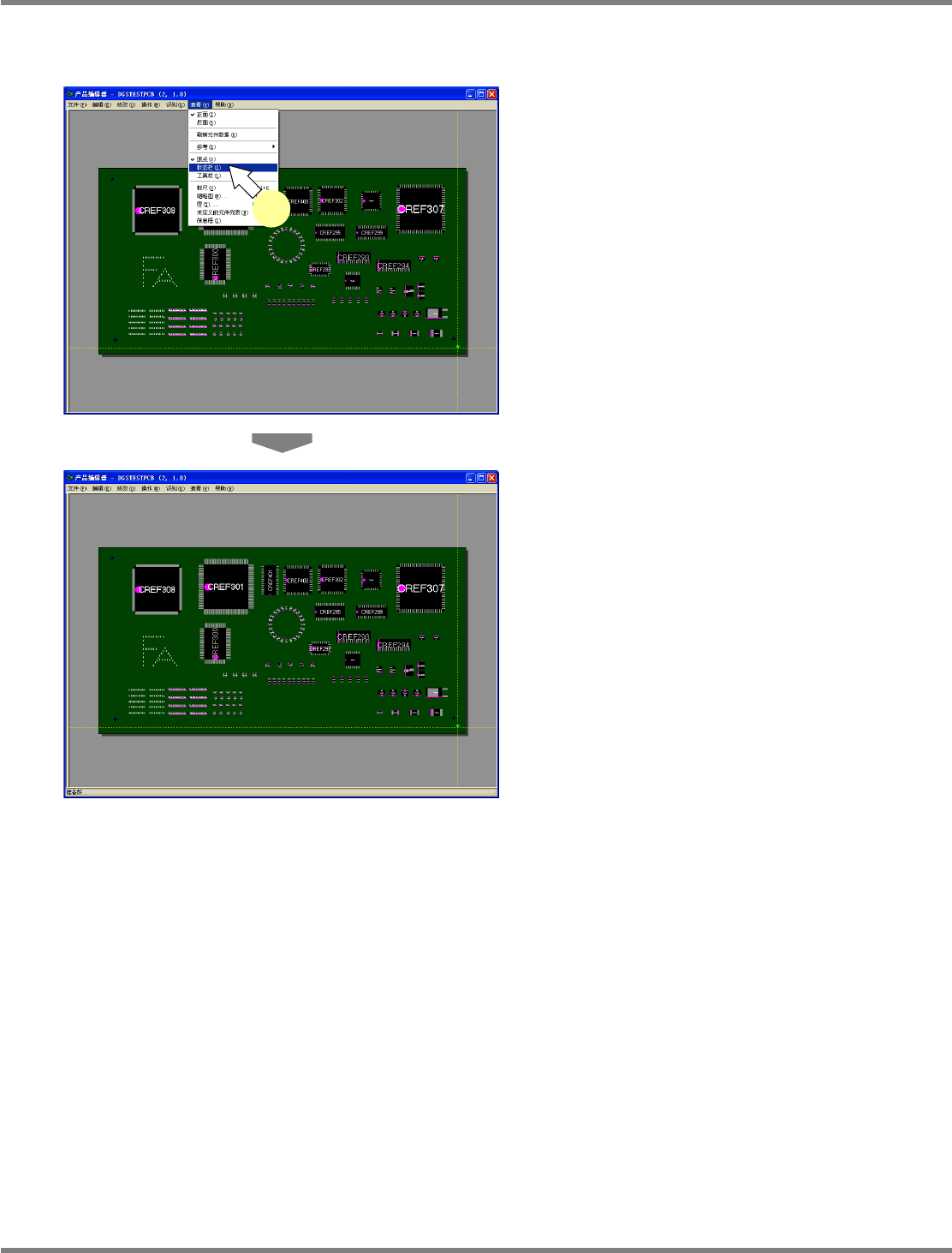

状态栏的显示
1
选择菜单栏的
[
查看
]
→
[
状态栏
]
。
•
在
<
产品编辑器
>
画面的下方添加状态栏。
Project050802S-102C00
1
Project050802S-103C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-178 EJS9AC-MB-05P-00

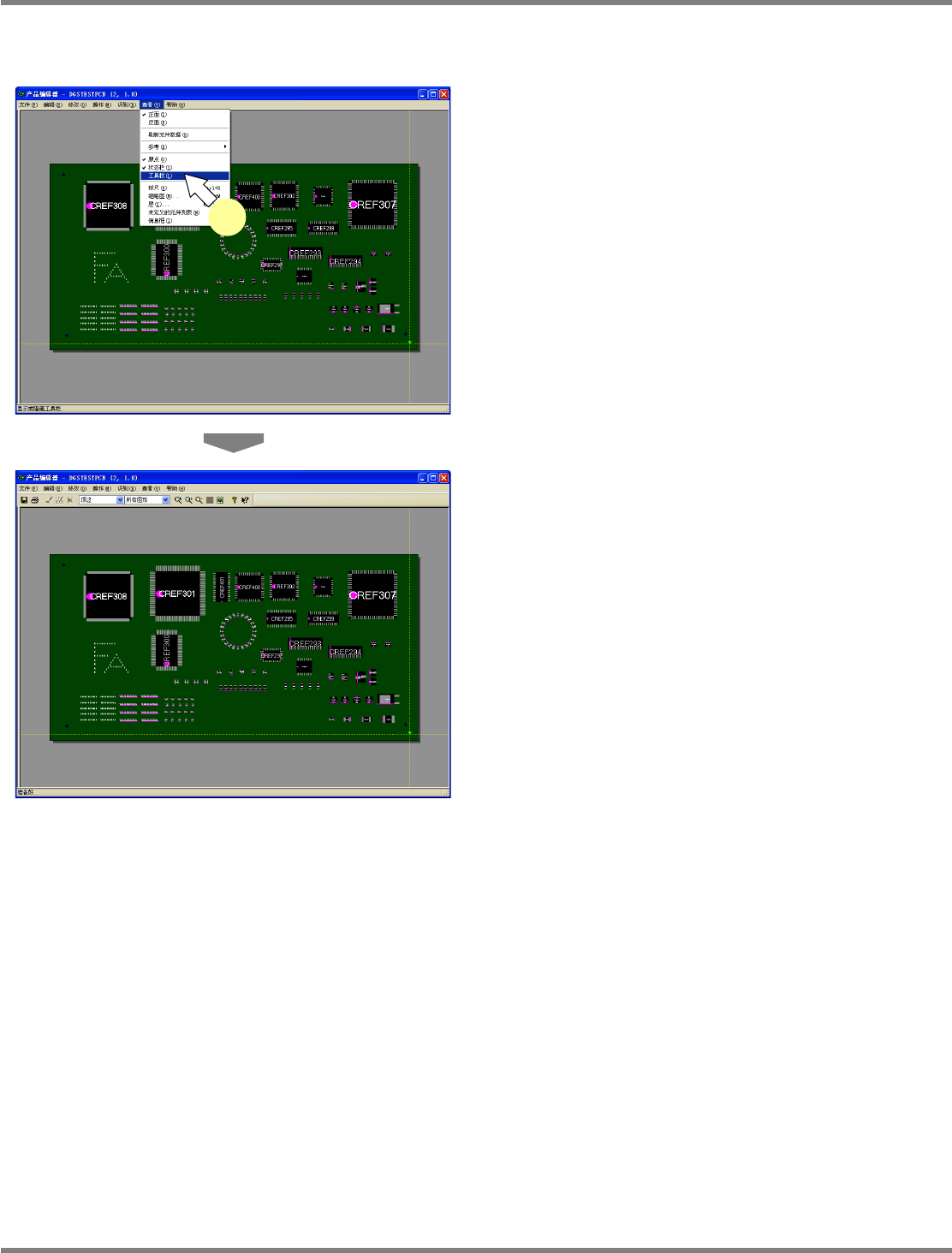

工具栏的显示
1
选择菜单栏的
[
查看
]
→
[
工具栏
]
。
•
在
<
产品编辑器
>
画面的上方添加工具栏。
Project050802S-104C00
1
Project050802S-105C00
