NPM-DGS
程序手册
6.4
元件的导入、导出
Page 6-30 EJS9AC-MB-06P-00
4
点击
[
确定
]
。
•
显示出确认画面。
5
点击
[
确定
]
。
Parts060400S-26C00
4
Parts060400S-27C00
5
NPM-DGS
程序手册
6.4
元件的导入、导出
EJS9AC-MB-06P-00 Page 6-31

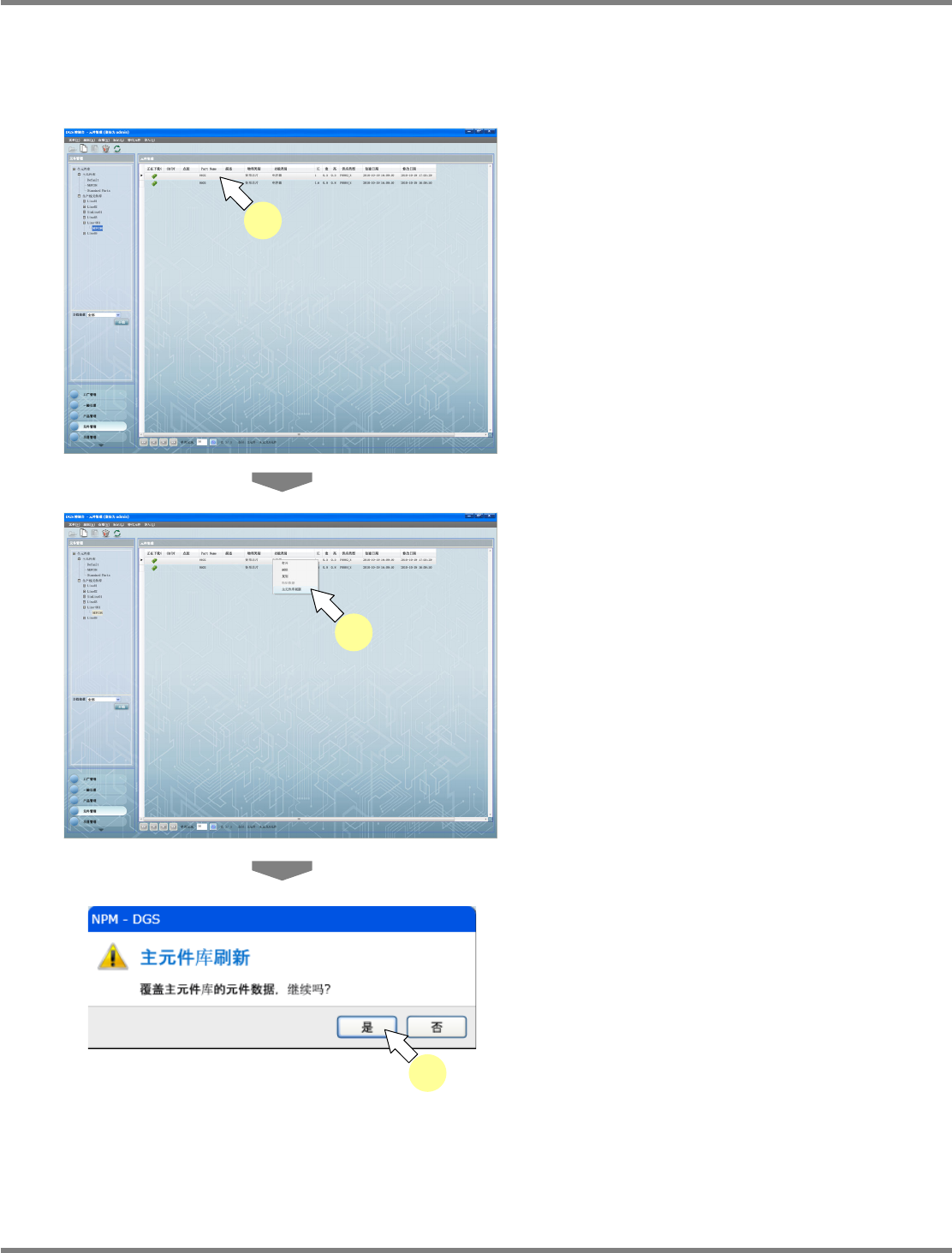

从生产线元件库向主元件库反映元件数据
能够将拥有实际成绩的生产线元件库的元件数据反映进主元件库。
1
从一览中选择需要反映的元件。
2
在所选择的元件上，点击右击菜单上的
[
主元件库刷新
]
。
•
将显示确认对话框。
3
点击
[
是
]
。
•
将会在主元件库的同名程序库、同名元件上覆
盖保存元件数据。
Parts060400S-28C00
1
Parts060400S-30C00
3
Parts060400S-29C00
2
NPM-DGS
程序手册
6.5
添加新的元件
Page 6-32 EJS9AC-MB-06P-00

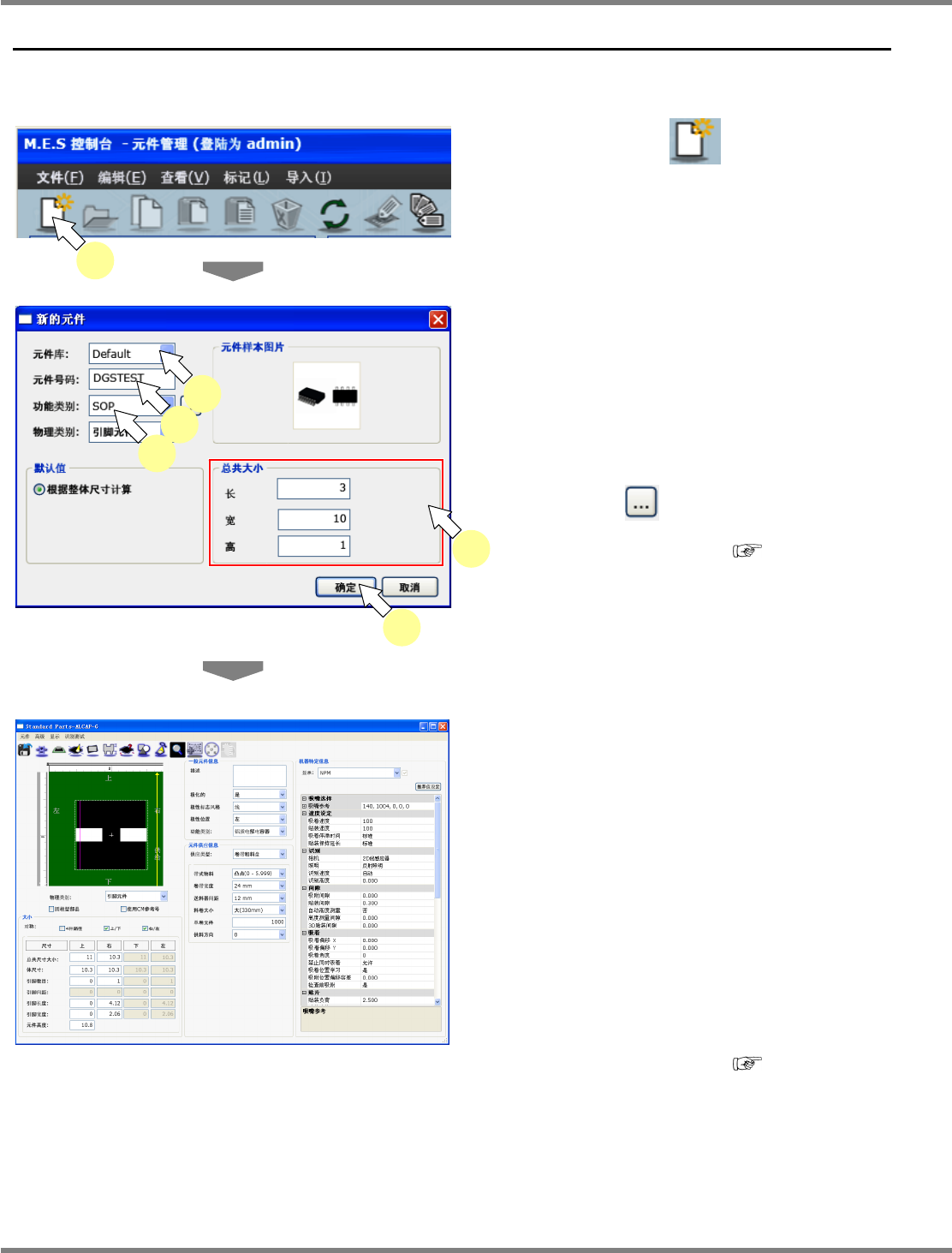

6.5
添加新的元件
添加新的元件
1
点击工具栏的
，或者菜单栏的
[
文
件
]
→
[
新元件
]
，或者在元件一览表上
弹出右击菜单，选择
[
新元件
]
。
•
将会显示
<
新的元件
>
画面。
2
选择元件库。
3
输入元件号码。
4
输入功能类别。
•
点击右侧的
，将会显示功能类别的图片。
∗
关于功能类别的详细内容
:
‘6.5.2
功能类
别图片
’
∗
元件的物理类别，在选择功能类别后将会自动
设定。有以下
4
种。
•
[
矩形芯片
]
•
[
引线形芯片
]
•
[
球形芯片
]
•
[
异形芯片
]
5
输入元件的总共尺寸大小
(
长度、宽
度、高度
)
。
∗
输入范围如下所示。
长度
: 0.01 ~ 1000
宽度
: 0.01 ~ 1000
高度
: 0.01 ~ 100
6
点击
[
确定
]
。
•
将会显示元件编辑画面。
∗
关于元件编辑的详细内容
:
‘6.5.3
编辑元
件
’
Parts060600S-01C00
1
Parts060600S-05C02
Parts060600S-03C01
2
3
4
6
5
