NPM-DGS
程序手册
7.5
供料器表画面
EJS9AC-MB-07P-00 Page 7-79
在供料器表中搜索
1
点击
[
搜索
]
。
•
显示出
<
搜索
>
画面。
2
输入元件名称、元件库的一部分字符。
3
点击
[
全部搜索
]
。
•
显示出包含所输入的字符的元件信息。
Product070507S-04C02
1
Product070507S-05C00
3
2
NPM-DGS
程序手册
7.5
供料器表画面
Page 7-80 EJS9AC-MB-07P-00

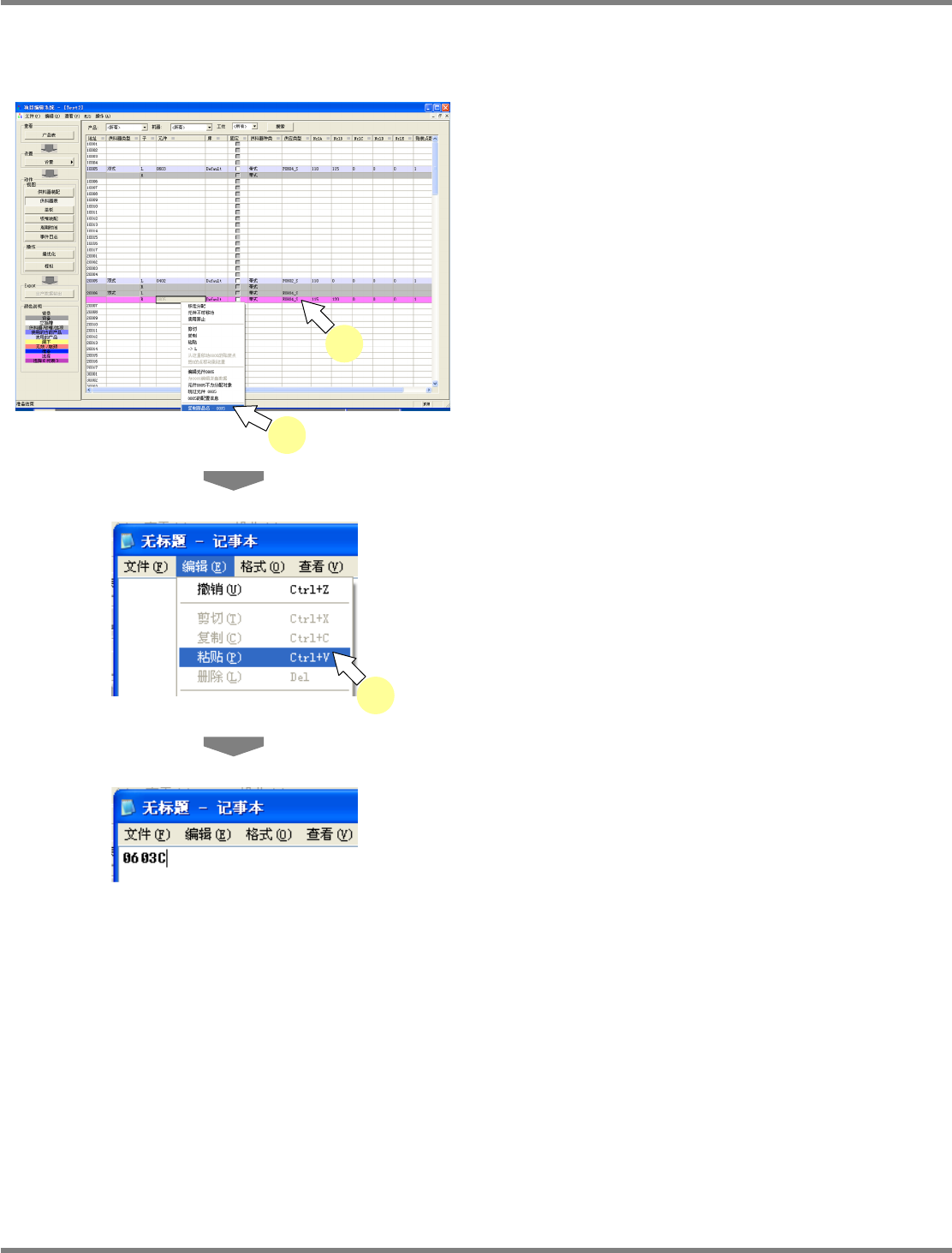

7.5.8
在供料器带上复制元件名
将元件名称复制到剪贴板上。之后，能够粘贴到记事本等软件上。
1
选择需要复制的元件名的元件。
2
从右点击菜单中选择
[
复制部品名
]
。
•
所选择的元件名会被复制到剪贴板上。
3
启动记事本等软件后，选择
[
粘贴
]
。
•
复制在剪贴板上的元件名称即会被粘贴到记事
本上。
Product070508S-01C00
1
2
Product070300S-34C00
3
Product070508S-02C00
NPM-DGS
程序手册
7.6
基板画面
EJS9AC-MB-07P-00 Page 7-81

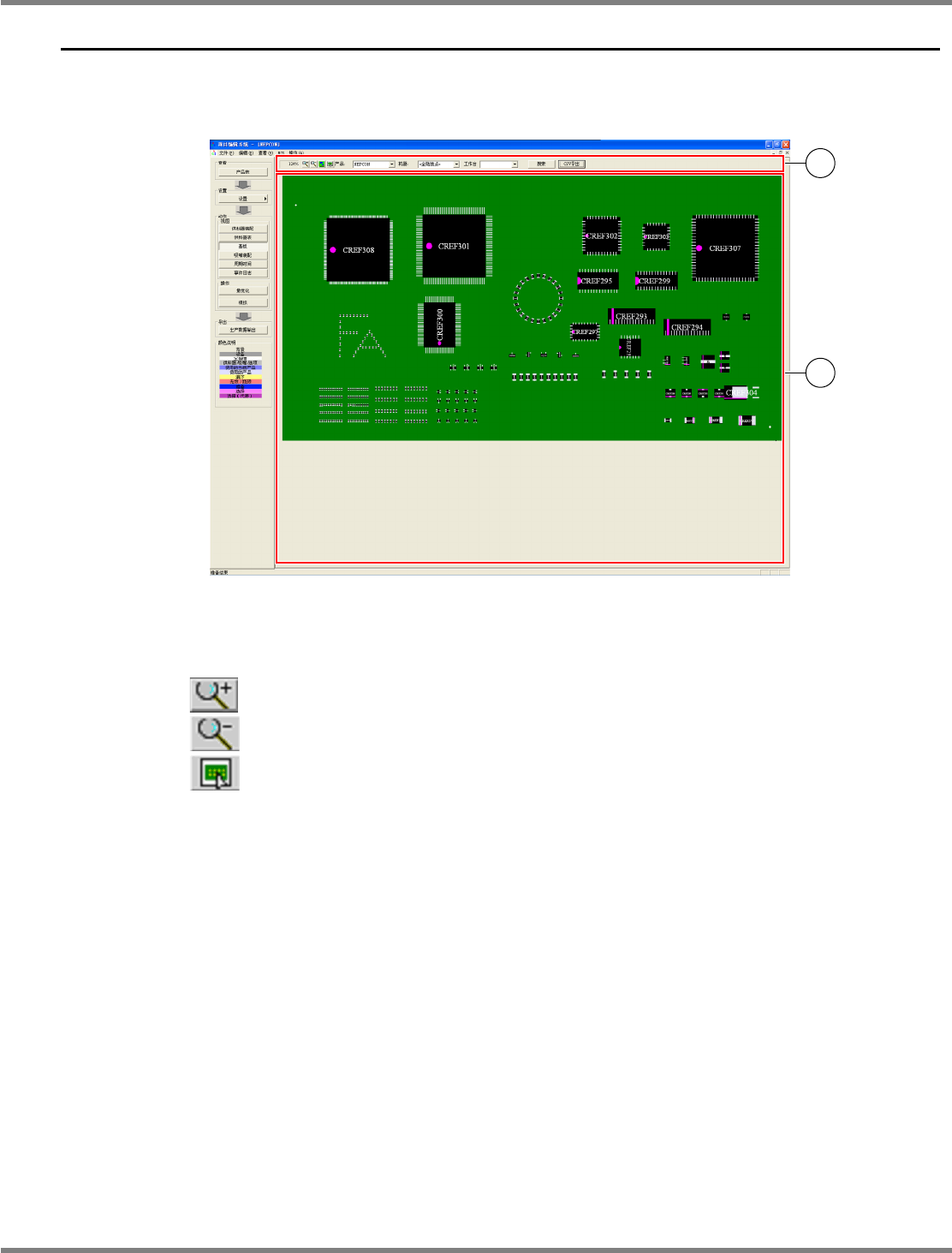

7.6
基板画面
通过基板画面确认基板上的元件装配、在哪一个机器上进行各实装点的实装。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
基板
]
。
① 画面显示控制部
(
放大显示
)
:
放大画面的显示倍率。
(
缩小显示
)
:
缩小画面的显示倍率。
(
配合基板进行缩放
)
:
调节缩放，以使用当前的画面尺寸显示基板全体。
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按照各机器分开显示实装点。
[<
没有过滤器
>]
:
显示所有的实装点。
[(
机器名
)]
:
只显示在所选择的机器上进行实装的实装点。
[
检查
]
:
显示进行检查的实装点。
‘
工作台
’
在机器选择特定机器的情况下可选择。
[(
工作台名
)]
:
只显示在所选择的工作台上进行实装的实装点。
[
搜索
]
显示搜索元件的画面。
[CSV
导出
]
以
CSV
形式文件输出贴装点一览。
Product070600S-01C03
1
2
