NPM-DGS 程序手册 6.7 现有元件的编辑 EJS9AC-MB-06P-00 Page 6-93 智能默认 ( 多个元件的情况下 ) 1 选择将机器特定信息变更为推荐值的 元件。 2 选择菜单栏的 [ 编辑 ] → [ 推荐值整体设 定 ] ，或者在所选元件上弹出右击菜单， 选择 [ 推荐值整体设定 ] 。 • 显示出 < 推荐值整体设定 > 画面。 3 选择设定为推荐值的元件。 4 点击 [ 推荐值 ] 。 • …
NPM-DGS
程序手册
6.7
现有元件的编辑
Page 6-92 EJS9AC-MB-06P-00
智能默认
(
一个元件的情况下
)
1
选择将机器特定信息变更为推荐值的
元件。
2
选择菜单栏的
[
文件
]
→
[
打开
]
，或者点
击工具栏的
，或者在所选元件上
弹出右击菜单，选择
[
打开
]
。
•
显示出元件编辑器画面。
3
点击
[
推荐值设定
]
。
•
显示出
<
推荐值设定
>
画面。
4
在设定为推荐值的项目中打勾。
5
点击
[
刷新
]
。
•
所选择的项目将被设定为推荐值。
Parts060800S-20C03
1
2
Parts060800S-22C04
3
Parts060800S-23C01
4
5
NPM-DGS
程序手册
6.7
现有元件的编辑
EJS9AC-MB-06P-00 Page 6-93

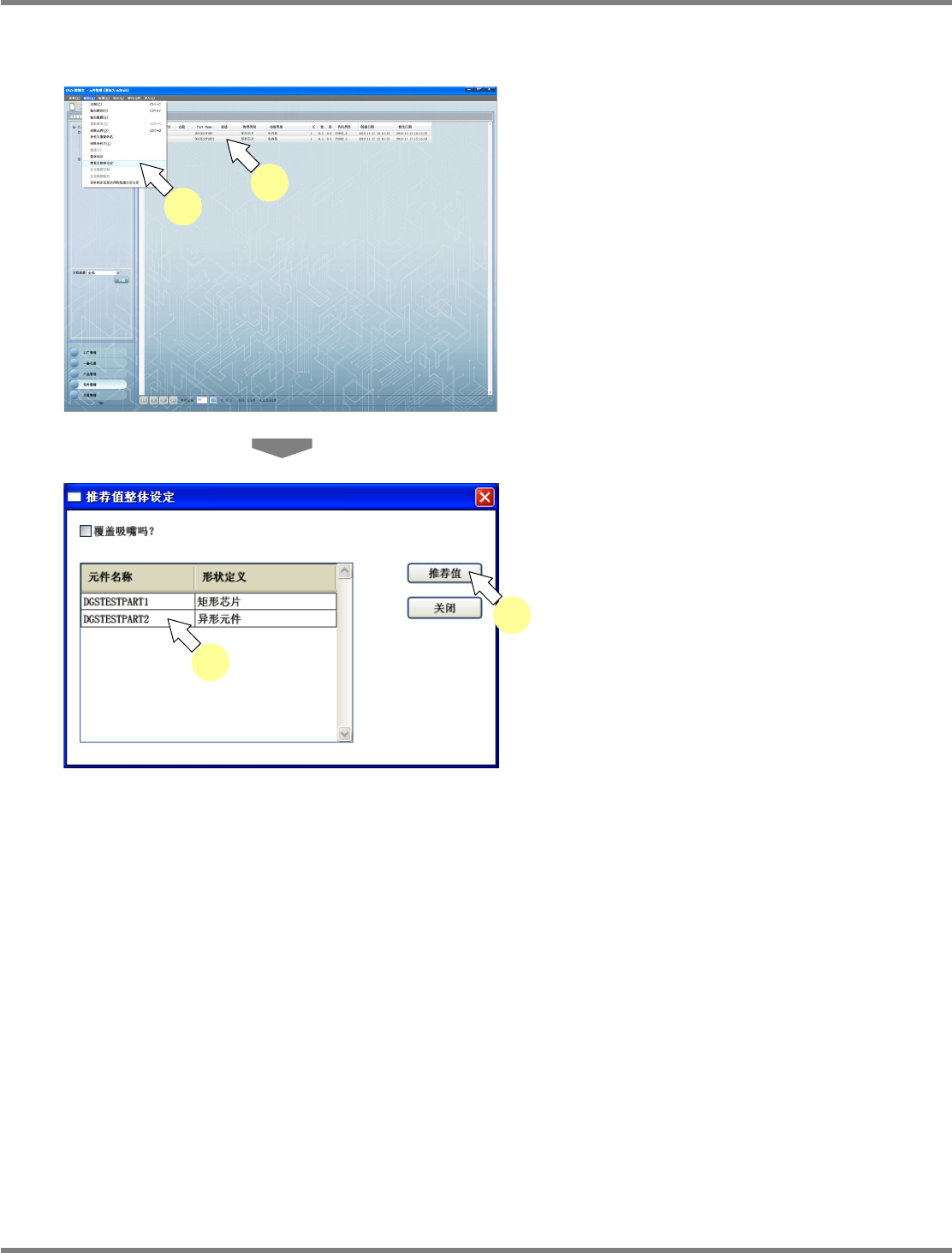

智能默认
(
多个元件的情况下
)
1
选择将机器特定信息变更为推荐值的
元件。
2
选择菜单栏的
[
编辑
]
→
[
推荐值整体设
定
]
，或者在所选元件上弹出右击菜单，
选择
[
推荐值整体设定
]
。
•
显示出
<
推荐值整体设定
>
画面。
3
选择设定为推荐值的元件。
4
点击
[
推荐值
]
。
•
所选择的元件将被设定为推荐值。
Parts060800S-24C01
1
2
Parts060800S-25C00
4
3
NPM-DGS
程序手册
6.7
现有元件的编辑
Page 6-94 EJS9AC-MB-06P-00

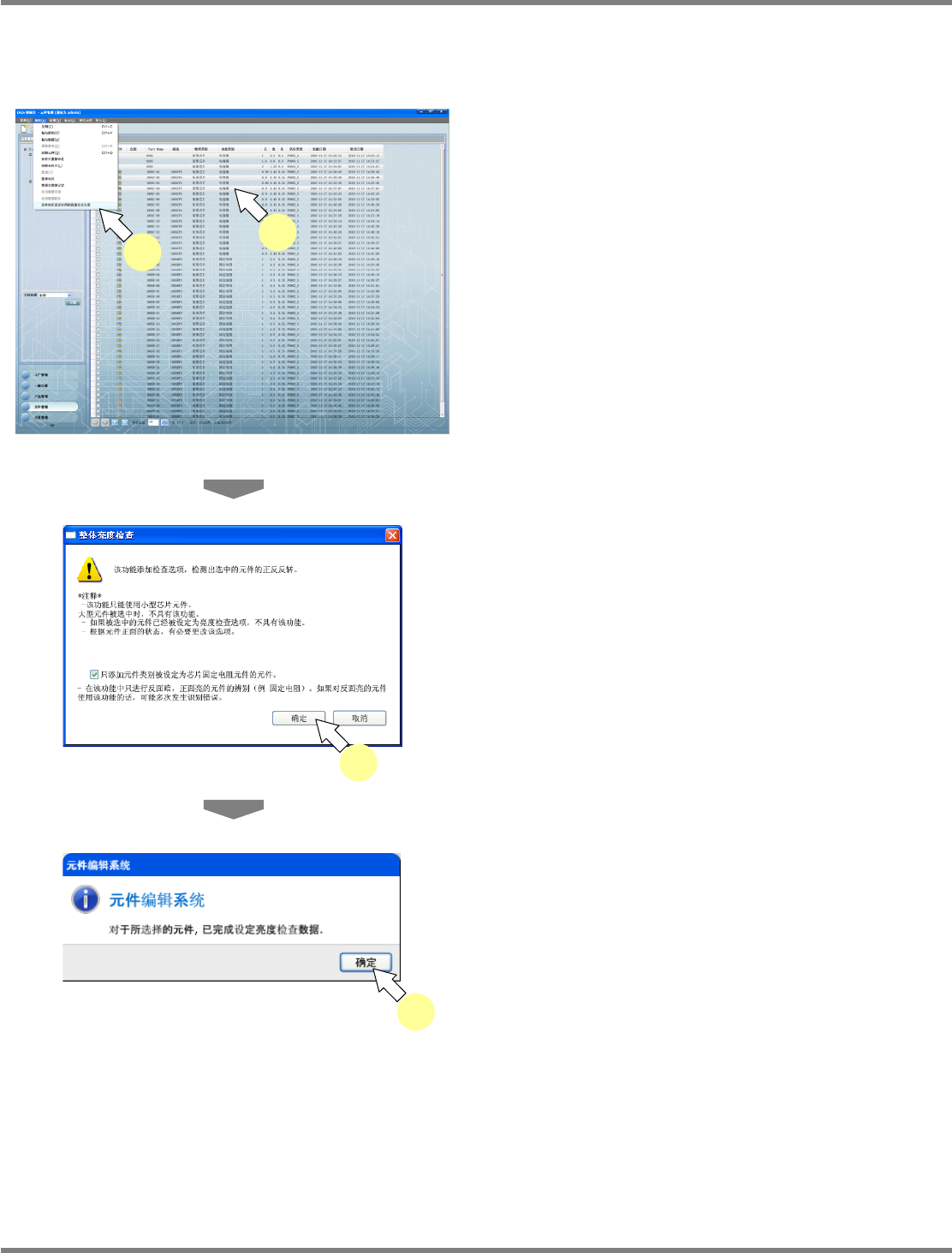

元件的正反反转用的亮度检查设定
在这个功能下，能够在元件管理画面下设定元件的正反反转确认项目。
1
选择需要确认亮度的元件。
2
选择菜单栏的
[
编辑
]
→
[
元件正反反转
用的亮度检查设定
]
，或者选择元件后右
击，从右击菜单中选择
[
元件的正反反转
用的亮度检查设定
]
。
•
显示
<
整体亮度检查
>
画面。
3
确认所显示的注意信息后，点击
[OK]
。
•
显示
<
整体亮度检查
>
画面。
∗
通过亮度检查来确认正反反转的功能，只适用
于正反不同的微小元件。
(
例如
:
芯片固定电阻
)
∗
如果只需要对固定电阻元件适用这项功能，请
在
‘
只添加元件类别被设定为芯片固定电阻元件
的元件
’
的复选框上打勾。
4
点击
[OK]
。
Parts060800S-26C01
1
2
Parts060800S-27C00
3
Parts060800S-28C00
4
