NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-00 Page 5-203 详细编辑 1 选择菜单栏的 [ 编辑 ] → [ 高级编辑 ] 。 • 显示出 < 高级编辑 > 画面。 2 选择要编辑的标记、元件的数据。 3 点击 [ 多重编辑 ] 。 • 显示出 < 高级多重编辑 > 画面。 4 进行必要的编辑。 5 点击 [ 确定 ] 。 • 关闭 < 高级多重编辑 >…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-202 EJS9AC-MB-05P-00
4

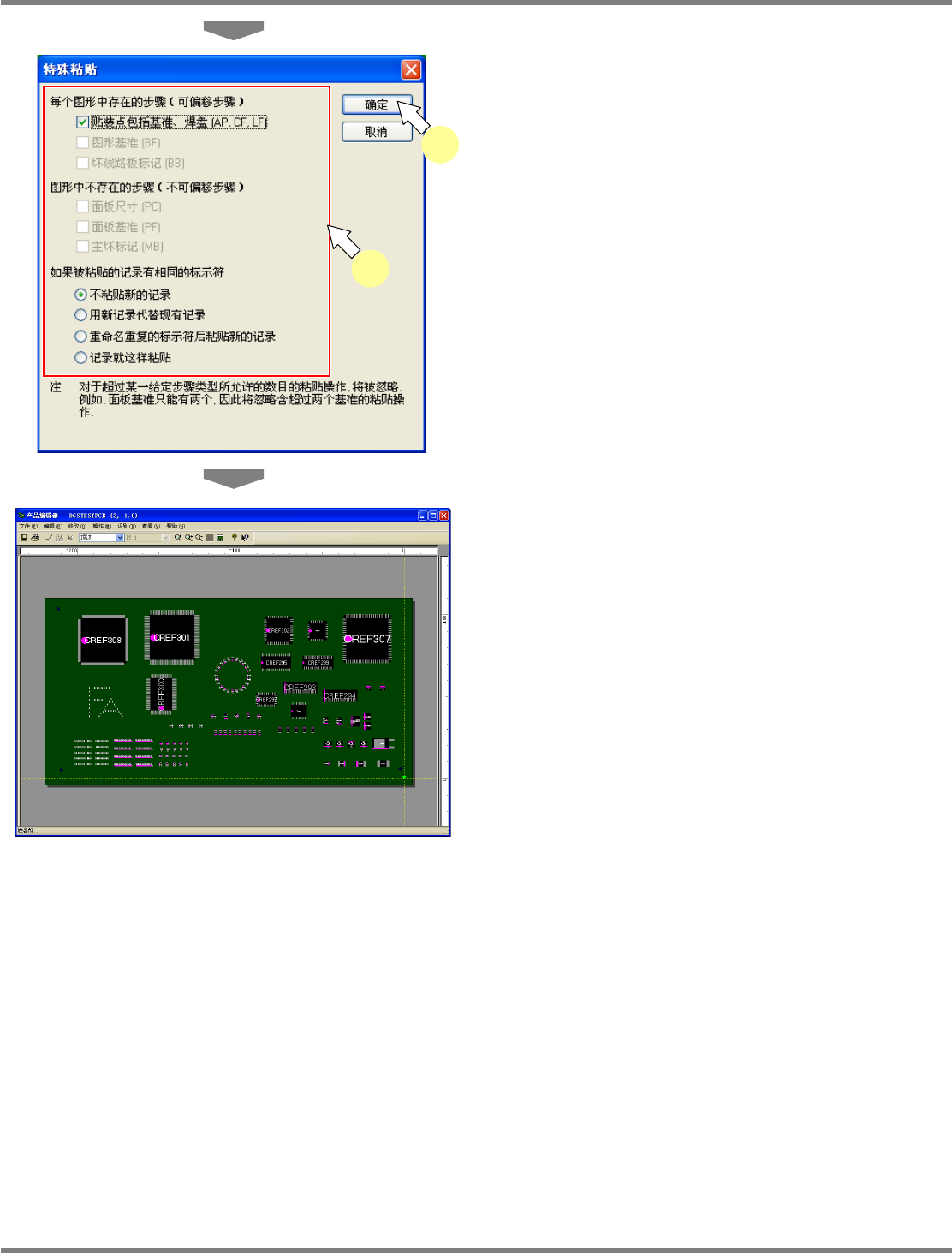

进行必要的编辑。
5
点击
[
确定
]
。
•
粘贴所剪切的位置。
Project050804S-24C01
5
4
Project050804S-27C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-00 Page 5-203
详细编辑

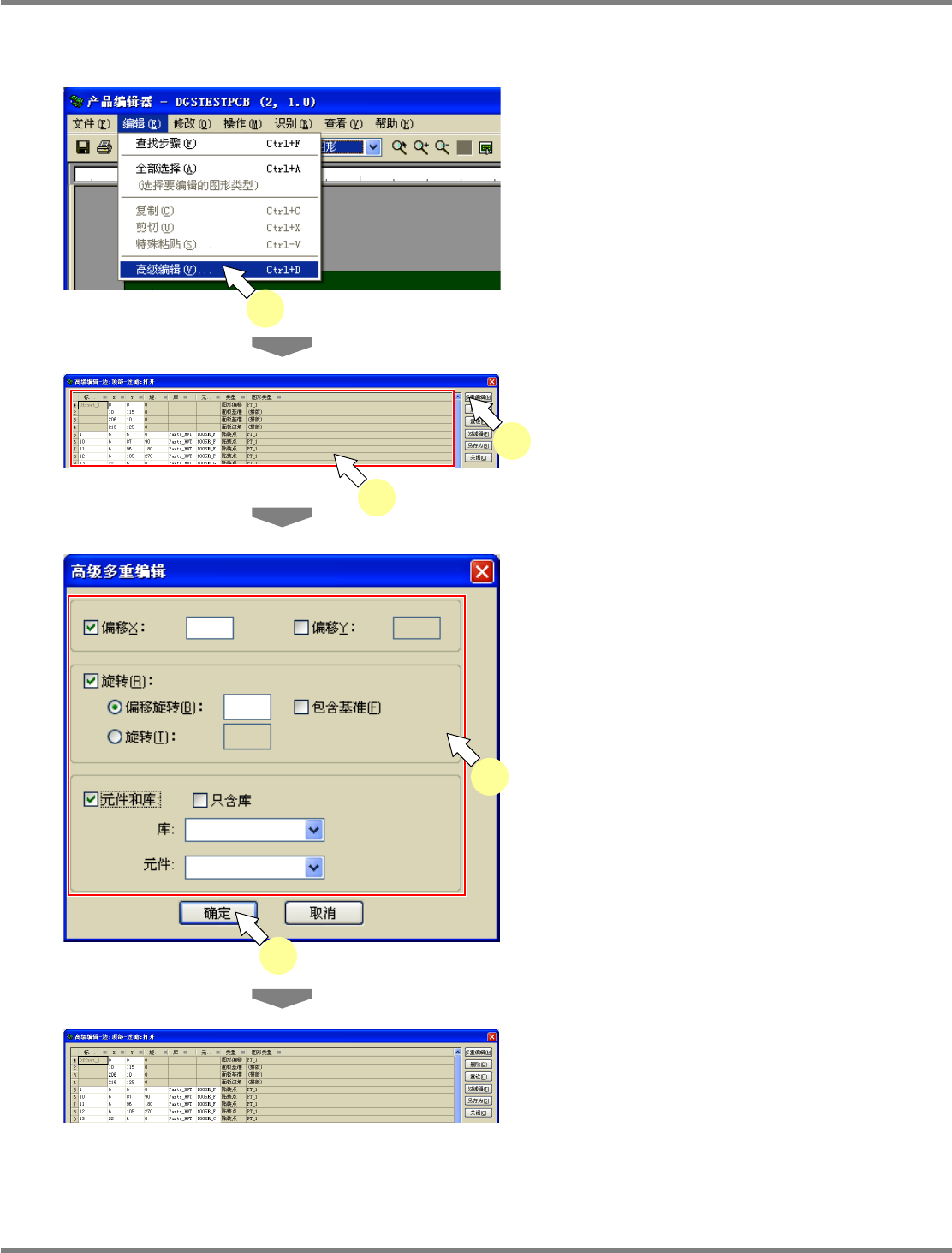

1
选择菜单栏的
[
编辑
]
→
[
高级编辑
]
。
•
显示出
<
高级编辑
>
画面。
2
选择要编辑的标记、元件的数据。
3
点击
[
多重编辑
]
。
•
显示出
<
高级多重编辑
>
画面。
4
进行必要的编辑。
5
点击
[
确定
]
。
•
关闭
<
高级多重编辑
>
画面。
Project050804S-28C00
1
Project050804S-29C00
3
2
Project050804S-30C00
4
5
Project050804S-31C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-204 EJS9AC-MB-05P-00

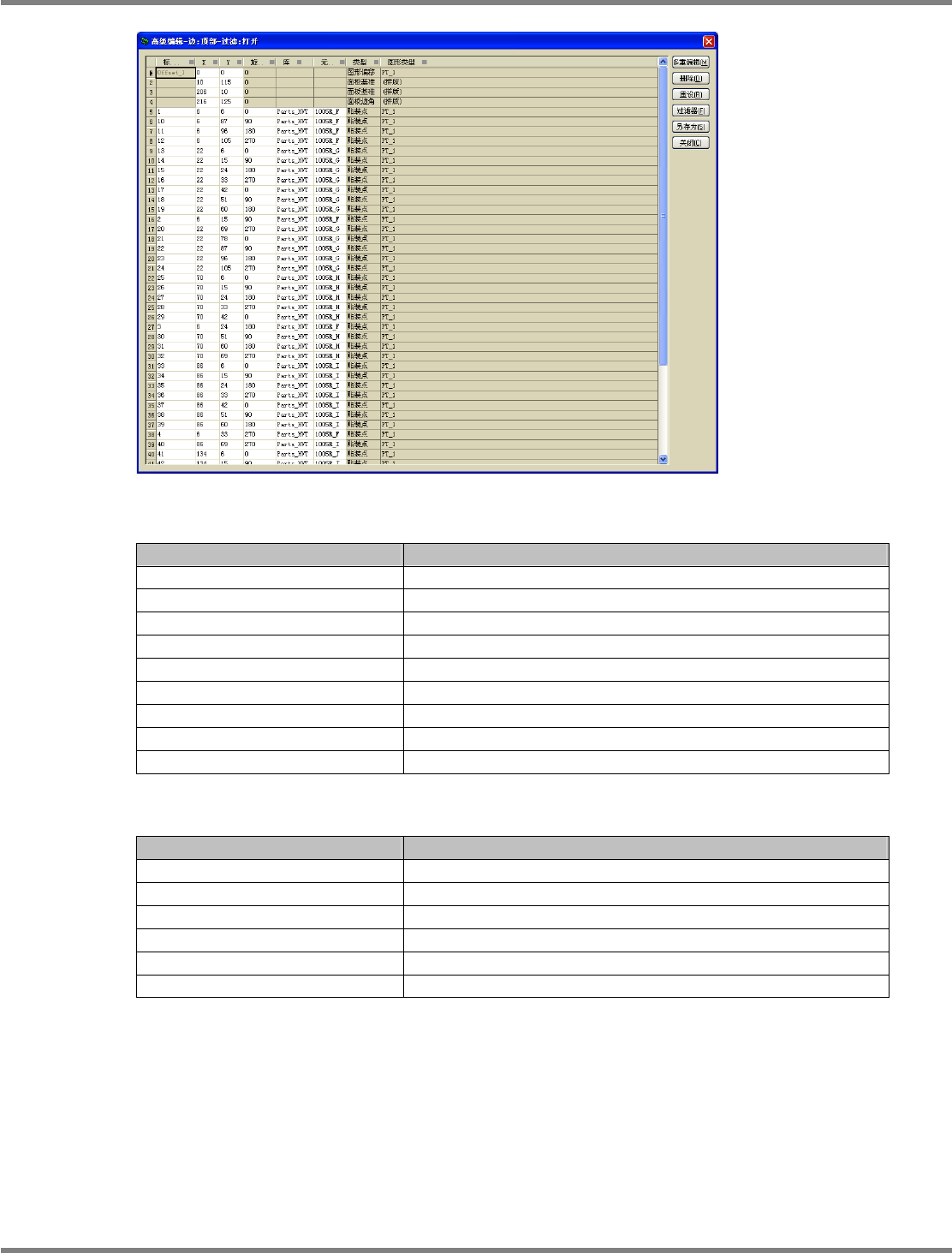

详细编辑设定项目
项目
说明
‘
参考编号
’
显示参考编号。
‘X’
显示
X
坐标的位置。
‘Y’
显示
Y
坐标的位置。
‘
角度
’
显示实装角度。
‘
库
’
显示登录元件的元件库名。
‘
元件
’
显示元件名。
‘
类型
’
显示种类。
‘
实装顺序
’
显示实装的顺序。
‘
图形类型
’
显示图形类型。
菜单
项目
说明
[
多重编辑
]
编辑所选择的项目。
[
删除
]
删除所选择的项目。
[
重设
]
更新显示。
[
过滤器
]
给显示的项目装上过滤器。
[
另存为
]
保存编辑结果。
[
关闭
]
关闭画面。
