NPM-DGS
程序手册
6.4
元件的导入、导出
Page 6-22 EJS9AC-MB-06P-00
由
CM/DT
生产数据导入元件数据
1
选择菜单栏的
[
导入
]
→
[
导入元件
]
。
•
显示出
<
导入元件
>
画面。
2
点击
。
•
显示
<
打开
>
画面。
3
选择需要导入的
CM/DT
生产数据。
∗
如果没有显示文件，请将
‘
文件类型
’
变更为
‘All
Files’
。
4
点击
[
打开
]
。
Parts060400S-06C01
1
Parts060400S-02C01
2
Parts060400S-03C01
4
3
NPM-DGS
程序手册
6.4
元件的导入、导出
EJS9AC-MB-06P-00 Page 6-23

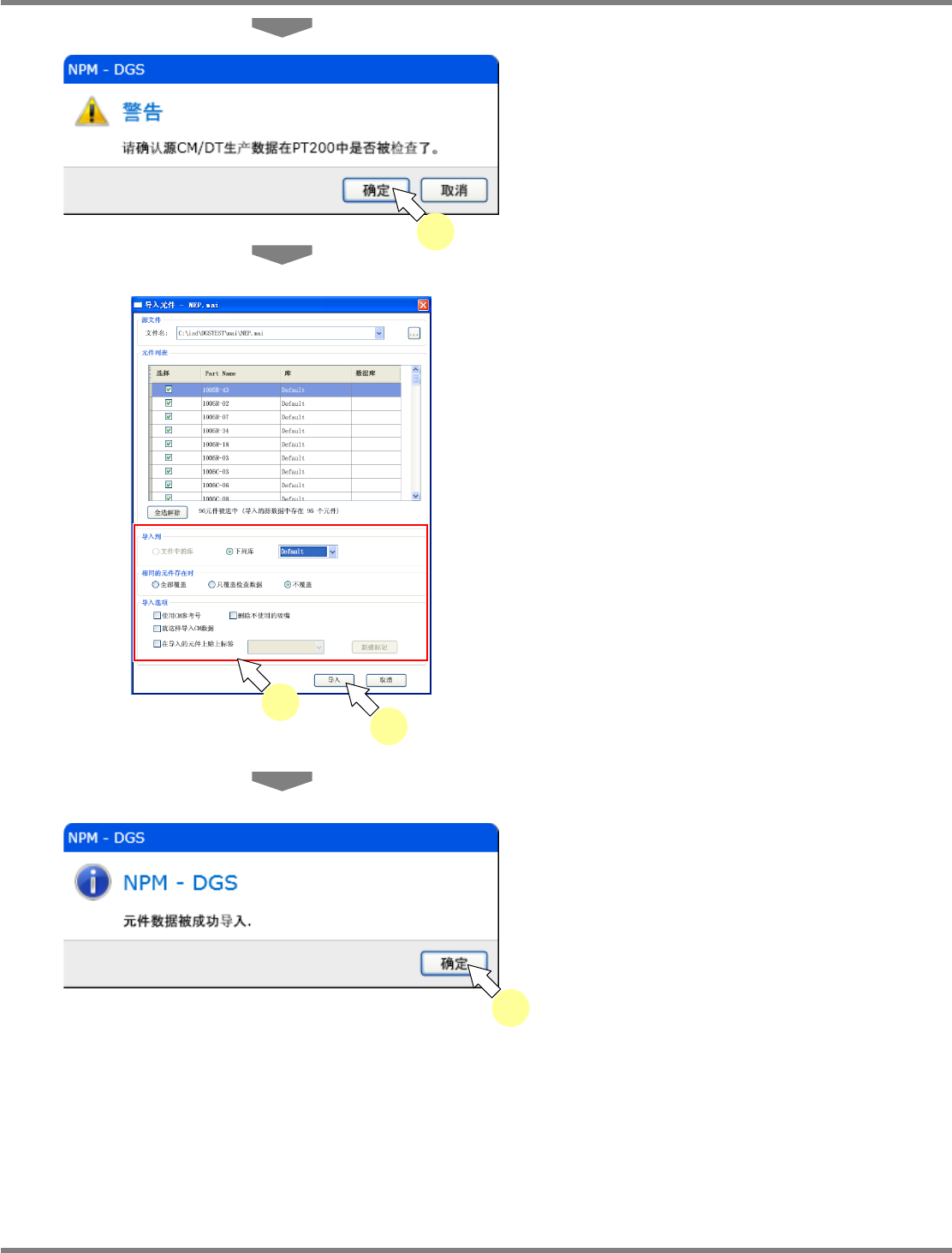

5
请确认源文件在
PT200
中是否进行数
据检查后，单击
[
确定
]
。
∗
因为源文件不正常就不能被正确导入，请务必
在
PT200
中进行数据检查。
6
选择导入地点。
∗
若要使用生产数据内的元件库，请选择
‘
文件中
的库
’
，若要指定元件库，请选择
‘
下列库
’
，然后
选择元件库。
并且，请选择相同元件存在数据库时的处理。
∗
若要在导入的元件上贴上标签，请在
‘
在导入的
元件上贴上标签
’
的选框中打勾，然后选择要粘
贴的标签。
7
点击
[
导入
]
。
8
点击
[OK]
。
Parts060400S-28C01
5
Parts060400S-08C01
6
7
Parts060400S-05C01
8
NPM-DGS
程序手册
6.4
元件的导入、导出
Page 6-24 EJS9AC-MB-06P-00
元件导入的设定项目
项目
说明
‘
选择
’(
复选框
)
‘Part Name’
选择导入的元件。初期显示为选择了全部元件的状态。
‘
库
’
显示导入元件的元件库名称。
‘
数据库
’
显示是否即已存在与导入元件相同的元件。
‘
导入到
’
‘
文件中的库
’
‘
下列库
’
指定收纳元件数据的文件夹。
选择
‘
指定的库
’
，能够通过下拉菜单选择程序库。
‘
相同的元件存在时
’
‘
全部覆盖
’
当在同一程序库中存在同名元件时，覆盖保存。
‘
只覆盖检查数据
’
当在同一程序库中存在同名元件时，只覆盖保存检查数据。
‘
不覆盖
’
当在同一程序库中存在同名元件时，不导入这个元件。
‘
导入选项
’
‘
替代元件组导入
’
∗
1
指定是否导入替代元件组。
‘
覆盖替代元件组
’
∗
1
导入替代元件组之际，指定是否覆盖数据。
‘
使用
CM
参考号
’
∗
2
指定进行与在
CM
所设定基准编号相同的识别处理。
‘
删除不使用的吸嘴
’
∗
2
在导入时，从元件数据的登录吸嘴中删除没有用于生产的吸嘴。
‘
就这样导入
CM
数据
’
∗
2
在导入
CM/DT
数据时，下述项目，将不执行初始化而原封不动
地读取。在
CM/DT
设备上，如果需要使用原来数据进行实装，
请在复选框上打勾。
•
吸附
/
贴装速度
(
卷盘种类为纸时
)
•
吸附
/
贴装保持延长
(
卷盘种类为纸时
)
•
识别速度
(
卷盘种类为纸时
)
•
真空传感器吸附确认
(
卷盘种类为纸时
)
•
自动高度测量
(
卷盘种类为纸时
)
•
厚度测量
(
卷盘种类为纸时
)
•
厚度不均上限值
/
下限值
(
卷盘种类为纸时
)
•
吸附按压量
(
卷盘种类为纸时
)
•
供料器驱动速度
(
卷盘种类为纸时
)
•
吸附位置补偿值
X
、
Y
•
照明补偿值
‘
在导入的元件上粘贴标签
’
给导入元件赋予指定标签。
∗
1:
导入
CM/DT
生产数据时，不显示。
∗
2:
只有在导入
CM/DT
生产数据时，显示。
